1.2.2. Порядок работы со стендом

Подключение исследуемой схемы к стенду

Необходимо помнить, что подключение схемы к стенду производится только при среднем нерабочем положении переключателей «СТ-ДН» и «ТТЛ-R».

Для подключения схемы к стенду необходимо выполнить следующие соединения:

  1. Соединить общую точку («землю») исследуемой схемы с гнездом «» стенда.

  2. С гнезд « +10, +5, +2, -2, -5, -10» стенда подать на схему необходимые напряжения питания.

  1. Соединить вход схемы с гнездом «ВХОД» стенда.

  2. Соединить выход схемы с гнездом «ВЫХОД» стенда.

  3. Включить стенд.

Статические исследования схем

С помощью стенда можно снять следующие статические характеристики исследуемой схемы:

  1. Uвых = f(ubx) передаточная характеристика вход-выход (ХВВ);

  2. IВХ=f(UВХ) входная характеристика;

3) U0вых = f (IH) выходные характеристики, нагрузочные U1вых = f (Iн) для 0 и 1 на выходе.

Эскизы проведения экспериментов приведены на рис. 1.7 — 1.9. На эскизах обозначены только те части стенда, которые участвуют в данном конкретном эксперименте.

18

В качестве исследуемых схем могут подключаться приставки с формирователями логических сигналов(ФЛС) или приставки с какими либо другими приемниками сигналов(ПС).

При снятии передаточной и входной характеристик, переключатель «ТТЛ- R » должен находиться в среднем положении. При снятии нагрузочных характеристик, переключатель переводится в положение « R » и с помощью переключателя «T» выбирается тип нагрузки (на землю или на источник). Меняя величину сопротивлений можно изменять величину тока нагрузки.

При проведении статических экспериментов необходимо знать следующие характеристики исследуемой схемы: полярность и максимальное значение входного напряжения и выходного напряжения; направление и максимальную величину входного тока и тока нагрузки. Перед началом эксперимента необходимо установить требуемые диапазон и полярность на измерительных приборах. Только после этого можно перевести стенд в режим статических исследований (положение «СТ» переключателя «СТ-ДН»).

После выполнения всех экспериментов необходимо перевести в среднее положение переключатели «СТ-ДН» и «ТТЛ-R ».

Динамические исследования схем

С помощью стенда ИСЭЛ и осциллографа можно проводить следующие динамические исследования:

  1. Измерение динамических параметров исследуемой схемы: t01, t10 , t01зр, t10зр, tp . Схема проведения эксперимента изображена на рис. 1.10.

  2. Определение зависимости динамических параметров от величины емкостной нагрузки. Схема проведения эксперимента изображена на рис. 1.11.

  3. Определение величины динамического потребления тока. Схема эксперимента дана на рис. 1.12.

19

Для динамического исследования схем необходимо на выходе датчика «Регулируемые импульсы» получить сигнал нужной формы: установить полярность, уровни 0 и 1, а также длительность импульса и паузы. После настройки сигнала можно перевести стенд в режим динамических исследований (переключатель «СТ-ДН» перевести из нейтрального положения в положение «ДН»). На осциллографе необходимо установить режим внешней синхронизации и ждущей развертки (он годится для большинства случаев). В качестве сигнала внешней синхронизации можно взять сигнал с гнезда «Синхр.» стенда.

Подключение осциллографа к исследуемой схеме для снятия сигнала осуществляется коаксиальным кабелем. На рисунках он обозначается как два провода объединенные кольцом. С одной стороны этот кабель имеет разъем для подключения к гнезду осциллографа, а с другой – два провода. Один провод подключается на землю(общий), а второй к точке снятия сигнала.(Черный провод – земля, белый провод – сигнальный).

Определение величины тока потребления осуществляют путем снятия двух соотнесенных осциллограмм: сигнала на выходе элемента и сигнала на сопротивлении в цепи питания. Сопротивление в цепи питания равно 10 Ом.

Измеряя с помощью осциллографа величину падения напряжения на сопротивлении, можно определить ток, потребляемый элементом в состоянии Лог. 0 и Лог. 1 на выходе, а также в момент переключения: Iпотр =UR/10 Ом.

Величина тока нагрузки для датчиков «Регулируемые уровни» и «Регулируемые импульсы» не должна превышать по модулю 10мА. Это означает, что на стенде можно исследовать лишь те схемы и ФЛС, входной ток которых меньше 10мА.

20

Рис. 1.7. Схема эксперимента снятия передаточной характеристики вход- выход (ХВВ)

Рис. 1.8. Схема эксперимента по снятию входной характеристики

21

Рис. 1.9. Схема эксперимента по снятию выходной характеристики U0вых=f(Iн) (нагрузка подключена на источник)

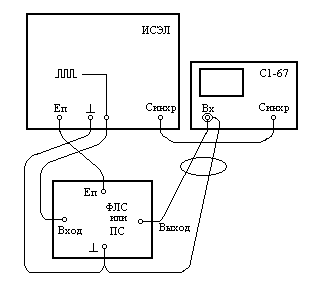

Рис. 1.10. Схема эксперимента по снятию динамических характеристик

22

Рис. 1.11. Схема эксперимента по определению влияния емкостных

нагрузок

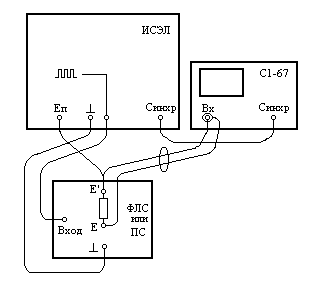

Рис. 1.12. Схема эксперимента по определению тока потребления.
