Точкові діаграми
На основі даних, упорядкованих у рядки або стовпці на аркуші, можна побудувати точкову діаграму. Точкові діаграми відображають відношення між числовими значеннями в кількох рядах даних, або візуалізують дві групи чисел у вигляді одного ряду координат XY.
Точкова діаграма має дві осі даних і відображає один набір числових даних уздовж горизонтальної осі (осі x), а інший — уздовж вертикальної осі (осі y). Ці значення поєднуються в єдині точки й відображаються в нерівних інтервалах або групах. Точкові діаграми зазвичай застосовуються для відображення та порівняння числових значень, наприклад наукових, статистичних або інженерних даних.
Варто скористатися точковою діаграмою, якщо:
потрібно змінити масштаб горизонтальної осі;
потрібно показати цю вісь у логарифмічному масштабі;
значення для горизонтальної осі мають нерівні проміжки;
на горизонтальній осі є багато точок даних;
потрібно ефективно зобразити дані з аркуша, які включають пари або згруповані набори значень, і добрати незалежні масштаби точкової діаграми, щоб розкрити більше інформації про згруповані значення;
потрібно показати схожість між великими наборами даних, а не різницю між точками даних;
потрібно порівняти багато точок даних незалежно від часу — що більше даних включено до точкової діаграми, то кращим буде таке порівняння.
Щоб упорядкувати дані з аркуша в точкову діаграму, потрібно розмістити значення X в одному рядку або стовпці, а потім ввести відповідні значення Y в суміжному рядку або стовпці.
Існують такі підтипи точкових діаграм:

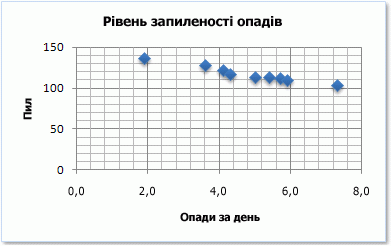

Точкова діаграма лише з маркерами
На діаграмі цього типу порівнюються пари значень. Точкову діаграму з маркерами даних Маркер даних. Смуга, область, точка, сектор або інший об'єкт на діаграмі, який представляє одну точку даних або значення клітинки аркуша. Пов'язані один з одним маркери даних на діаграмі утворюють ряд даних., але без сполучних ліній слід використовувати, коли точок даних багато, і лінії між ними можуть ускладнити сприйняття. Цією діаграмою також можна скористатися, коли не потрібно показувати зв'язки між точками даних.

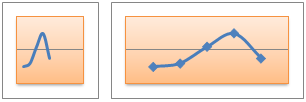

Точкова діаграма із гладкими лініями та маркерами На діаграмі цього типу відображається плавна крива, яка з'єднує точки даних. Плавні криві можуть відображатися як із маркерами, так і без них. Від маркерів доцільно відмовитися, якщо точок даних багато.

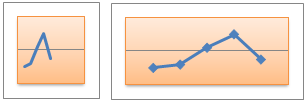

Точкова діаграма із прямими лініями та маркерами
На діаграмі цього типу відображаються прямі сполучні лінії між точками даних. Прямі лінії можуть відображатися як із маркерами, так і без них.
Біржові діаграми
На основі даних, упорядкованих у рядки або стовпці на аркуші в певному порядку, можна побудувати біржову діаграму. Як видно з назви, біржові діаграми найчастіше застосовуються для ілюстрації коливань біржових цін. Однак ці діаграми можна використовувати також для наукових даних. Наприклад, за допомогою біржової діаграми можна проілюструвати коливання денних або річних температур. Щоб створити біржову діаграму, потрібно розташувати дані у правильному порядку.
Спосіб розташування даних для біржової діаграми дуже важливий. Наприклад, щоб створити просту біржову діаграму із трьома значеннями (найвищий, найнижчий, кінцевий курси), потрібно впорядкувати дані у стовпці, ввівши для них заголовки «Найвищий», «Найнижчий» і «Кінцевий», у такому самому ж порядку.
Існують такі підтипи біржових діаграм:

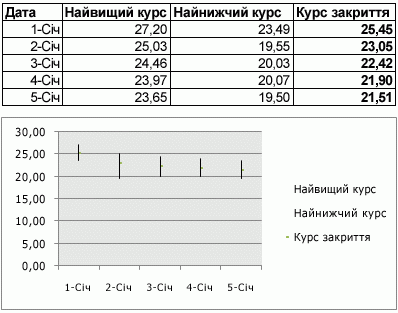

Біржова діаграма з трьома значеннями (найвищий, найнижчий, кінцевий курси) Біржова діаграма з трьома значеннями (найвищий, найнижчий, кінцевий курси) часто застосовується для ілюстрації біржових цін. Вона потребує трьох рядів даних, розташованих у такому порядку: найвищий, найнижчий, а потім кінцевий.
Біржова діаграма з чотирма значеннями (початковий, найвищий, найнижчий, кінцевий курси) Біржова діаграма цього типу вимагає чотирьох рядів значень, розташованих у правильному порядку (початковий, найвищий, найнижчий, а потім кінцевий курси).
Біржова діаграма з чотирма значеннями (обсяг, найвищий, найнижчий, кінцевий курси) Біржова діаграма цього типу вимагає чотирьох рядів значень, розташованих у правильному порядку (обсяг, найвищий, найнижчий, а потім кінцевий курси). Вона показує обсяг за допомогою двох осей значень: одна для стовпця, який відображає обсяг, а інша — для біржових цін.
Біржова діаграма з п’ятьма значеннями (обсяг, початковий, найвищий, найнижчий, кінцевий курси) Біржова діаграма цього типу вимагає п’яти рядів значень, розташованих у правильному порядку (обсяг, початковий, найвищий, найнижчий, а потім кінцевий курси).
Поверхневі діаграми
На основі даних, упорядкованих у рядки або стовпці на аркуші, можна побудувати поверхневу діаграму. Поверхнева діаграма корисна, якщо потрібно знайти оптимальні комбінації між двома наборами даних. Як на топографічній карті, кольори та візерунки показують області, що належать до одного діапазону значень.
Поверхневу діаграму можна створити, якщо обидві категорії та ряди даних є числовими значеннями.
Існують такі підтипи поверхневих діаграм:
Об'ємна поверхнева діаграма
Об’ємні поверхневі діаграми відображають зміну значень за двома вимірами у вигляді суцільної поверхні. Кольорові смуги на поверхневій діаграмі не відповідають рядам даних; вони лише показують відмінності між значеннями. Ця діаграма є об'ємним поданням даних, яке можна порівняти з гумовим аркушем, натягнутим на об'ємну стовпчасту діаграму. Вона зазвичай використовується для показу співвідношень між даними, які іншим чином важко помітити.
Каркасна об’ємна поверхнева діаграма Об’ємна поверхнева діаграма, яка відображається без кольору на поверхні, називається каркасною об’ємною поверхневою діаграмою. На такій діаграмі відображаються лише лінії.
Примітка Каркасна об'ємна поверхнева діаграма поступається наочністю звичайній, але вона корисна для швидкого відображення великих наборів даних.
Контурна діаграма
Контурні діаграми — це поверхневі діаграми у вигляді згори, подібні до плоских топографічних мап. На контурній діаграмі кольорові смуги відповідають певним діапазонам значень. Лінії на контурній діаграмі з'єднують інтерпольовані точки однакових значень.
Каркасна контурна діаграма Каркасні контурні діаграми — це також поверхневі діаграми у вигляді згори. Каркасні діаграми не мають кольорових смуг на поверхні й відображають лише лінії.
Примітка Каркасні контурні діаграми поступаються в наочності звичайним. Замість них можна використовувати об’ємні поверхневі діаграми.
Кільцеві діаграми
На основі даних, упорядкованих лише в рядки або стовпці на аркуші, можна побудувати кільцеву діаграму. Як і секторна діаграма, кільцева діаграма відображає співвідношення частин до цілого, але вона може містити кілька рядів даних Ряд даних. Пов'язані одна з одною точки даних, нанесені на діаграму. Кожний ряд даних на діаграмі має власний колір або інший спосіб позначення та представлений на легенді діаграми. Діаграми всіх типів, за винятком кругової, можуть містити кілька рядів даних..
Існують такі підтипи кільцевих діаграм:
Кільцева діаграма На кільцевих діаграмах дані відображаються в кільцях, причому кожне кільце відповідає ряду даних. Якщо в підписах даних відображаються відсоткові значення, їх сума в кожному кільці дорівнює 100%.
Розрізана кільцева діаграма Подібно до розрізаної секторної діаграми, розрізана кільцева діаграма відображає частку кожного значення в цілому, виокремлюючи деякі значення, але може містити більше ніж один ряд даних.
Бульбашкові діаграми
На основі даних, упорядковані у стовпці на аркуші таким чином, що значення x внесені в перший стовпець, а відповідні значення y та значення розмірів бульбашок — у суміжні стовпці, можна побудувати бульбашкову діаграму.
Наприклад, дані можна впорядкувати, як показано в нижченаведеному прикладі.
Існують такі підтипи бульбашкових діаграм:
Бульбашкова та об'ємна бульбашкова діаграма
В обох типах діаграм порівнюються набори з трьох значень. Третє значення визначає розмір бульбашкового маркера. Бульбашки можуть відображатися у плоскому форматі або з об'ємним ефектом.

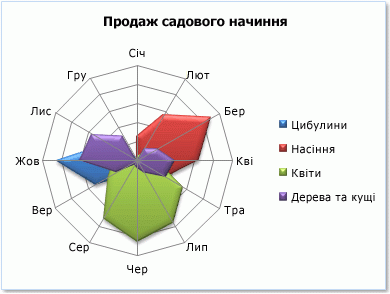

Пелюсткові діаграми
На основі даних, упорядкованих у стовпці або рядки на аркуші, можна побудувати пелюсткову діаграму. Пелюсткові діаграми порівнюють зведені значення з певної кількості рядів даних Ряд даних. Пов'язані одна з одною точки даних, нанесені на діаграму. Кожний ряд даних на діаграмі має власний колір або інший спосіб позначення та представлений на легенді діаграми. Діаграми всіх типів, за винятком кругової, можуть містити кілька рядів даних..
Існують такі підтипи пелюсткових діаграм:
Звичайна пелюсткова діаграма та пелюсткова діаграма з маркерами Пелюсткові діаграми з маркерами для окремих точок або без них відображають зміни даних відносно центральної точки.
Заповнена пелюсткова діаграма На заповненій пелюстковій діаграмі області, які охоплюють ряди даних, заповнюються кольором.
Інші типи діаграм, доступні в Excel
Якщо потрібний тип діаграми не вдається знайти у списку доступних типів, в Excel може існувати інший спосіб створення такої діаграми.
Наприклад, можна створити діаграми таких типів.

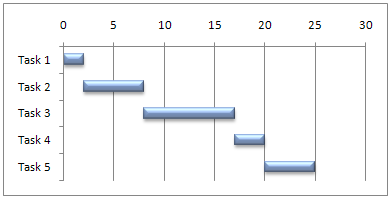

Діаграми Ганта та рухомі стовпчасті діаграми Для імітування цих діаграм можна використати один із наявних типів діаграм. Наприклад, гістограма може імітувати діаграму Ганта, а стовпчаста діаграма — рухому стовпчасту діаграму, яка описує мінімальні й максимальні значення. Додаткові відомості див. у статтях Відображення даних на діаграмі Ганта в Excel (англійською мовою) і Відображення даних на стовпчастій діаграмі.

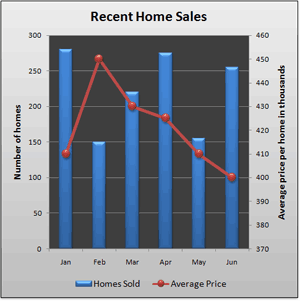

Комбіновані діаграми Щоб зробити наголос на різних типах інформації на діаграмі, можна сполучити в ній два або кілька типів діаграм. Наприклад, сполучивши стовпчасту діаграму із графіком, можна отримати безпосередній візуальний ефект, який сприятиме наочності діаграми. Додаткові відомості див. у статті Відображення даних на комбінованій діаграмі (англійською мовою).

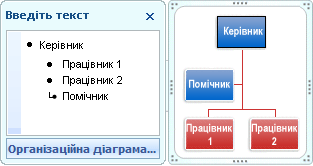

Організаційні діаграми Для створення організаційної діаграми, блок-схеми або ієрархічної діаграми можна скористатися графічним об'єктом SmartArt. Додаткові відомості див. у статті Створення організаційної діаграми.

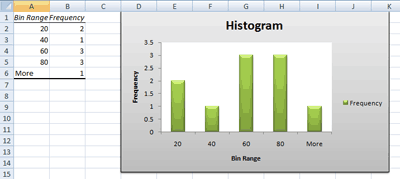

Стовпчасті гістограми та діаграми Парето Для створення в Excel стовпчастої гістограми або діаграми Парето (відсортованої гістограми) можна скористатися засобами аналізу даних, які з'являються після інсталяції Пакета аналізу — надбудови до Excel, яка постачається разом із Microsoft Office або Excel.
