Типи діаграм, доступні для використання Microsoft Office Excel.

Стовпчасті діаграми

Графіки

Секторні діаграми

Гістограми

Діаграми з областями

Точкові діаграми

Біржові діаграми

Поверхневі діаграми

Кільцеві діаграми

Бульбашкові діаграми

Пелюсткові діаграми

Інші типи діаграм, доступні в Excel

Стовпчасті діаграми

Дані, розташовані на аркуші у вигляді рядків і стовпців, можна зобразити на стовпчастій діаграмі. Стовпчасті діаграми корисні для показу змін у даних із плином часу або для наочного порівняння елементів.

На стовпчастих діаграмах категорії зазвичай відкладаються по горизонтальній осі, а значення — по вертикальній.

Існують такі підтипи стовпчастих діаграм.

Звичайні плоска та об'ємна стовпчасті діаграми

На звичайних стовпчастих діаграмах порівнюються значення між різними категоріями. Плоска стовпчаста діаграма відображає значення у вигляді плоских вертикальних прямокутників. На об'ємній стовпчастій діаграмі дані відображаються прямокутниками об'ємного вигляду. Третя вісь даних (вісь глибини) не використовується.

Стовпчасту діаграму можна використовувати для категорій, які відповідають:

діапазонам значень (наприклад, кількості товару);

градації особливих шкал (наприклад, шкалі Лайкерта з такими поділками, як «цілком погоджуюсь», «погоджуюсь», «байдуже», «не погоджуюсь», «категорично не погоджуюсь»);

іменам, які не мають певного порядку (наприклад, назвам товарів, географічним назвам або іменам осіб).

 Примітка   Для подання даних в об'ємному форматі з використанням трьох осей (горизонтальної, вертикальної та осі глибини), які можна змінювати, слід використовувати особливий об'ємний підтип стовпчастої діаграми.

Плоска та об'ємна стовпчасті діаграми з накопиченням

Стовпчасті діаграми з накопиченням показують відношення окремих елементів до цілого, порівнюючи внески кожного значення до загального підсумку по різних категоріях. Плоска стовпчаста діаграма з накопиченням відображає значення у вигляді плоских вертикальних прямокутників, поставлених один на один. На об'ємній стовпчастій діаграмі з накопиченням дані відображаються прямокутниками об'ємного вигляду. Третя вісь даних (вісь глибини) не використовується.

До стовпчастої діаграми з накопиченням можна звернутися, якщо є кілька рядів даних і якщо потрібно зробити наголос на загальному підсумку.

Нормовані плоска та об'ємна стовпчасті діаграми з накопиченням

Нормовані стовпчасті діаграми з накопиченням порівнюють відсоткові внески кожного значення до загального підсумку по різних категоріях. Нормована плоска стовпчаста діаграма з накопиченням відображає значення у вигляді плоских вертикальних прямокутників, приведених до 100% і поставлених один на один. На об'ємній нормованій стовпчастій діаграмі з накопиченням дані відображаються прямокутниками об'ємного вигляду. Третя вісь даних (вісь глибини) не використовується.

До нормованої стовпчастої діаграми з накопиченням можна звернутися, якщо є три або більше рядів даних і потрібно зробити наголос на їх внеску до цілого, особливо якщо підсумок однаковий для кожної категорії.

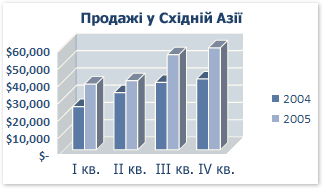

Об'ємна стовпчаста діаграма

В об'ємних стовпчастих діаграмах використовуються три доступних для змінення осі (горизонтальна, вертикальна та вісь глибини) та порівнюються точки даних Точки даних. Окремі значення даних, які наносяться на діаграму та зображуються стовпцями, смугами, лініями, секторами або іншими символами — так званими маркерами даних. Маркери даних одного кольору утворюють ряд даних. по вертикальній осі та осі глибини.

До об'ємної стовпчастої діаграми можна звернутися, коли потрібно порівняти дані як між категоріями, так і між рядами, оскільки на діаграмах цього типу категорії відображаються як уздовж горизонтальної осі, такі вздовж осі глибини, тоді як по вертикальній осі відкладаються значення.

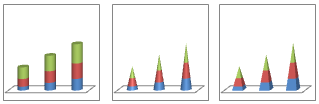

Циліндрична, конічна та пірамідальна діаграми

Для діаграм цього типу пропонуються такі самі звичайні, з накопиченням, нормовані з накопиченням і об'ємні різновиди, що і для стовпчастих діаграм із прямокутними стовпчиками. Спосіб подання й порівняння даних у них точно такий самий. Єдина відмінність у тому, що в цих діаграмах замість вертикальних стовпчиків використовуються циліндри, конуси та піраміди.

Графіки

На основі даних, упорядкованих на аркуші в стовпці або рядки, можна побудувати лінійчату діаграму, або графік. Графіки можуть відображати зміни даних у часі, зображених у спільному масштабі, тому вони ідеальні для демонстрації змін даних за рівні проміжки часу. У графіку дані категорій розподіляються рівномірно вздовж горизонтальної осі, а дані значень — рівномірно вздовж вертикальної осі.

Графік слід створювати тоді, коли підписи категорій є текстом і представляють значення з рівними проміжками, наприклад, місяцями, кварталами або фінансовими роками. Це особливо стосується випадків, коли є кілька послідовностей — для однієї серії краще скористатися категорійною діаграмою. Створювати графік слід також тоді, коли є кілька числових підписів із рівними проміжками, особливо роками. Якщо числових підписів більше ніж десять, краще скористатися точковою діаграмою.

Існують такі підтипи графіків:

Звичайний графік і графік із маркерами

  Лінійчаті діаграми (графіки) з маркерами для позначення окремих точок даних або без них корисні для демонстрації залежності даних від часу або впорядкованих категорій, особливо коли точок даних багато та має значення порядок їх подання. Якщо категорій також багато або значення приблизні, використовуйте графік без маркерів.

Графік із накопиченням і графік із накопиченням та маркерами

 Графіки з накопиченням, які відображаються з маркерами для позначення окремих точок даних або без них, служать для демонстрації залежності внеску кожного значення від часу або впорядкованих категорій. Але оскільки на таких діаграмах важко виявити накопичення, намагайтеся використовувати замість них лінійчаті діаграми іншого типу або діаграму з областями накопичення.

Нормований графік із накопиченням і нормований графік із накопиченням і маркерами

Нормовані графіки з накопиченням, які відображаються з маркерами для позначення окремих точок даних або без них, корисні для показу залежності відсоткового внеску кожного значення від часу або впорядкованих категорій. Якщо категорій багато або значення приблизні, використовуйте нормований графік із накопиченням без маркерів.

 Порада   Краще подання даних такого типу забезпечується нормованою діаграмою з областями накопичення.

Об'ємний графік    На об'ємних графіках кожен рядок або стовпець даних відображається у вигляді об'ємної стрічки. Об'ємний графік має доступні для редагування горизонтальну, вертикальну осі та вісь глибини.
