2.3. Сравнительный анализ характеристик при нагружении ключа первого и второго типа

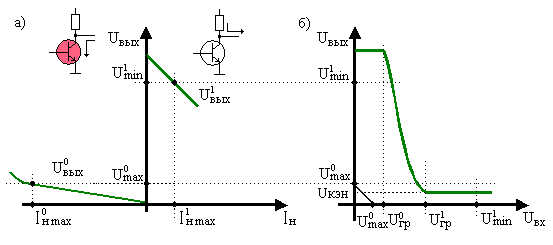

На рис. 2.34, а показаны нагрузочные характеристики на ключи I и II типов, а на рис. 2.3, б показана ХВВ. При этом токи нагрузки имеют разные направления (ток вытекающий из схемы считается положительным, а ток втекающий в схему считается отрицательным).
Рис. 2.34. а) нагрузочные характеристики I и II типа, б) ХВВ.
Характеристика для U1вых при повышении нагрузки падает круче, а характеристика для U0вых с повышением нагрузки возрастает более полого. Это обусловлено тем, что величина сопротивления транзистора (Rкэ) меньше, чем Rк. Из этого следует, что выходной каскад, подключаемый на нагрузку первого типа, имеет меньшую нагрузочную способность, чем выходной каскад, подключаемый на нагрузку второго типа.
На рис. 2.35 показаны входные характеристики для ключей первого типа (рис. 2.35, а) и ключей второго типа (рис. 2.35, б). Из этих характеристик видно, что неподключенный вход в схемах первого типа эквивалентен подаче логического нуля (нет втекающего входного тока), а в схемах второго типа эквивалентен подаче логической единицы (нет вытекающего входного тока).
Так как, при подключении нагрузки первого типа, она выступает в роли потребителя тока, то чем больше нагрузка, тем ниже уровень выходного сигнала источника сигнала (рис. 2.36, а).
При подключении нагрузки II типа, нагружение происходит при «0», а нагрузка выступает в роли источника. Чем больше нагрузка, тем выше уровень выходного напряжения источника сигнала (рис. 2.37,б).

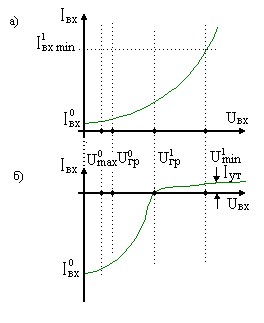

Рис.2.35. Входная характеристика а) ключа I типа, б) ключа II типа.

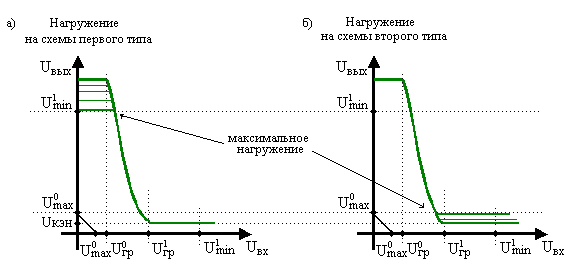

Рис. 2.36. Изменение ХВВ при подключении на выход а) нагрузки первого типа, б) нагрузки второго типа.
