3.4. Цифровые элементы транзисторно-транзисторной логики (ттл)

Интегральные схемы транзисторно-транзисторной логики (ИС ТТЛ) в настоящее время являются распространенными микросхемами, которые используются в качестве элементной базы ЭВМ. Сейчас усилия разработчиков и технологов ИС ТТЛ направлены на расширение функционального состава отдельных серий, усложнение выполняемых функций, улучшение рабочих характеристик ИС. Существуют следующие разновидности ИС ТТЛ: три ранние разновидности микросхем без применения р-n -переходов с барьером Шотки (стандартные или среднего быстродействия - СТТЛ; маломощные - Мм ТТЛ; мощные - МТТЛ); две со структурами Шотки - ТТЛШ; три новые, перспективные, усовершенствованные ТТЛШ.

В настоящее время в аппаратуре можно встретить все перечисленные варианты микросхем ТТЛ. Напряжение питания у них одинаковое Uu.n. = 5 В ± 10 %, а входные и выходные логические уровни совместимы. Микросхемы ТТЛШ имеют улучшенные электрические параметры. Полная электрическая и конструктивная совместимость однотипных ИС из разных серий снимает многие проблемы развития и улучшения параметров аппаратуры и стимулирует наращивание степени внутренней интеграции вновь выпускаемых микросхем, когда на одном кристалле размещается все большее число функциональных узлов. Основная часть применяемых сейчас микросхем ТТЛ имеет средний уровень интеграции.

3.4.1. Основы схемотехники элементов ттл

Основную логическую операцию в элементе ТТЛ выполняет многоэмиттерный транзистор (МЭТ) (рис. 3.9). Рассмотрим режимы работы логического элемента на МЭТ.

Если на вход (рис. 3.10) подано низкое напряжение U⁰, то появится входной ток I⁰_вх, который будет протекать от источника питания Е_П=5В через резистор R_б, открытый переход база-эмиттер МЭТ на землю. При этом U_Э<U_K<U_б

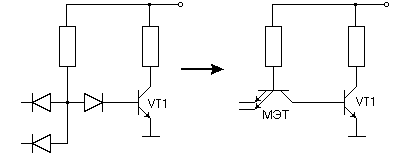

Рис. 3.9. Схема реализации функции 2И-НЕ на ДТЛ и эквивалентная схема на ТТЛ.

Переход база - коллектор МЭТ закрыт, так как на нем напряжение меньше чем U_бкн = 0,6В, следовательно напряжение на коллекторе близко к нулю. Таким образом, переход база — эмиттер МЭТ открыт, а переход база — коллектор закрыт, т. е. многоэмиттерный транзистор находится в активном режиме. При этом транзистор VT1 будет закрыт, так как U_бVT1≈ 0. Следовательно, на коллекторе VT1 будет напряжение высокого уровня, что соответствует логической единице U¹_вых.Величина I⁰_вх определяется сопротивлением резистора R_б:

I⁰_вх = I_Э  I_б >> I_К, VT1 закрыт и для МЭТ S>>1.

(3.6)

(В быстродействующих и экономичных ИС ТТЛ сопротивления резисторов R_б отличаются примерно на порядок.)

Если все эмиттеры соединить вместе, I⁰_вх практически не изменится. Если заземлен хотя бы один из входов МЭТ, то смена логических уровней на остальных входах не влияет на выходное напряжение U_вых. Следовательно, неиспользуемые входы можно оставлять разомкнутыми.

Рис. 3.10. Активный режим работы МЭТ при нуле на входе.

При подаче на вход напряжения высокого уровня U¹ (рис. 3.11) переход база — эмиттер МЭТ закроется, так как разность потенциалов между базой и эмиттером станет отрицательной. Ток базы I_б МЭТ потечет от источника питания Еп через резистор R_б в открытый переход база—коллектор. На коллекторе МЭТ появится напряжение высокого уровня.

На вход будет поступать лишь входной ток утечки высокого уровня I¹_вх, не превышающий при нормальной температуре нескольких микроампер.

Таким образом, переход база — эмиттер МЭТ закрыт, а переход база — коллектор открыт, т. е. транзистор находится в инверсном активном режиме.

Так как I_{б VT1} =I_{к мэт}, а I_kмэт≈ I_бмэт, то транзистор VT1 перейдет в насыщение и на выходе установится уровень нуля.

Рис. 3.11. Активный инверсный режим работы МЭТ при единице на входе.

Рассмотренный элемент реализует логическую функцию И-НЕ. При этом количество входов будет определяться количеством эмиттеров МЭТ.

Часто в схемах не все входы элемента задействованы при реализации требуемой функции. Возникает вопрос: что делать с оставшимися входами?

Рассмотрим такую ситуацию на примере элемента 4И-НЕ (рис. 3. 12).

Реализуемая функция зависит от двух переменных, а элемент имеет четыре входа.

В ключах второго типа, каковыми являются схемы ТТЛ, неподключенный вход соответствует подаче на него уровня логической единицы, поэтому можно просто неиспользуемые входы не подключать (рис. 3. 12,а). Но при этом снижается помехоустойчивость, что может привести к ошибке в реализации требуемой функции. Другой способ – подать на неиспользуемые входы значение одной из переменных (рис 3.12, б). Определим значение тока который будет протекать через вход Х1.

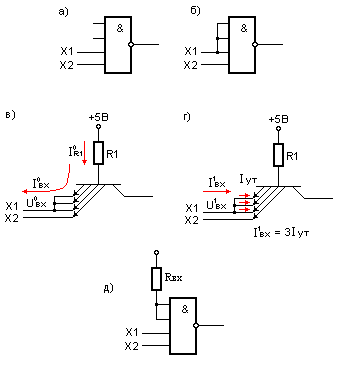

Рис. 3. 12. Варианты подключения неиспользуемых входов.

Если на вход Х1 подать уровень логического нуля, то на выход источника сигнала потечет ток нуля вход I⁰_вх, который равен I⁰_R1 (рис. 3.12,в). При подаче уровня логической единицы на вход Х1 (рис. 3. 12,г), из источника сигнала потечет ток единицы, определяемый током утечки. Так как ток, который может протекать через R1 намного больше, чем ток утечки, то ток нагрузки единицы будет определяться как:

, где n- количество объединяемых входов.

Для того, чтобы исключить влияние неиспользуемых входов на источник сигнала, их можно подключить через резистор, задающий уровень единицы, к источнику питания (рис. 3. 12,д).

Определим значение сопротивления подключаемого к свободным входам для обеспечения уровня единицы. Необходимо, чтобы падение напряжения на R_вх от тока утечки не привело к снижению U¹_вх < U¹_гр. Исходя из этих требований, расчет можно выполнить следующим образом:

(3.7)

На рис. 3.13 представлена входная характеристика элемента ТТЛ.

Рис. 3.13. Входная характеристика элемента ТТЛ.

Если один сигнал от источника подается на несколько логических элементов (рис. 3.14), то ток нагрузки будет определяться как сумма I⁰_вх всех объединяемых элементов, и он не должен превышать максимально допустимый ток нагрузки источника сигнала.

, где n-количество логических элементов- приемников сигнала.

Рис. 3.14. Объединение входов разных логических элементов.

Для серии ТТЛ К155 I⁰_н.мах=16мА, I⁰_вх=1.6мА  n=10.

Если между источником сигнала и приемником включен резистор (рис.3.15), то необходимо определить его максимальное значение, при котором он не влияет на работу схемы. Если сопротивление R_вх больше допустимого, то U⁰_вх может превысить U⁰_гр, следовательно:

(3.8)

Для элементов серии К155 R_вх определяется следующим образом:

Рис. 3.15. Резистор на входе ТТЛ.

Для определения помехоустойчивости необходимо найти граничные значения U⁰_гр и U¹_гр.

Выходной каскад, построенный на транзисторе VT1, является простым инвертором. Он используется лишь в микросхемах, выходы у которых имеют открытые коллекторы. Недостатком простого инвертора является низкая нагрузочная способность в закрытом состоянии (нагрузочная способность определяется сопротивлением резистора, стоящего в коллекторной цепи транзистора VT1).

Для повышения нагрузочной способности логического элемента вместо простого инвертора большинство элементов ТТЛ имеют сложный инвертор или сложный выходной каскад (СВК).
