Магнитное поле. (§ 1-7)
Магнитное поле возникает
Основные свойства магнитного поля
Магнитные линии магнитной индукции называют
Правило буравчика
Магнитное поле – вихревое поле, в каждой точке поля вектор магнитной индукции имеет определенное направление. Это направление указывает магнитная стрелка или его можно определить по правилу буравчика. Магнитное поле не имеет источников.
Правило левой руки для определения направления силы Ампера (силы, действующей на проводник с током):
Закон Ампера (формула для вычисления силы Ампера):
Сила Лоренца – сила, действующая на
Правило левой руки для определения направления силы Лоренца:
Формула для вычисления силы Лоренца
Движение заряженной частицы в однородном магнитном поле

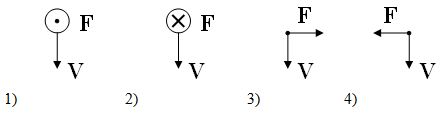

П
оложительно заряженная частица движется со скоростью V в магнитном поле с индукцией B как показано на рисунке. Вектор силы Лоренца, действующей на частицу, направлен…
1. 1 2. 2 3. 3 4. 4
На рисунке изображен проволочный виток, по которому течет электрический ток в направлении, указанном стрелкой.
В
иток
расположен в вертикальной плоскости.
В центре витка вектор индукции магнитного
поля тока направлен
1) вправо 2) вертикально вниз 3) вертикально вверх 4) влево
Протон p, влетевший в затор между полюсами электромагнита, имеет скорость
, перпендикулярно вектору индукции B магнитного поля, направленному вертикально.
Куда направлена действующая на протон сила Лоренца F?
1) от наблюдателя 2) к наблюдателю 3) горизонтально вправо 4) вертикально вниз
На рисунке изображен длинный цилиндрический проводник, по которому протекает электрический ток. Направление тока указано стрелкой.
Как направлен вектор магнитной индукции поля этого тока в точке C?
1)
в плоскости чертежа вверх
2)
в плоскости чертежа вниз
3)
от нас перпендикулярно плоскости
чертежа
4)
к нам перпендикулярно плоскости чертежа
15. На рисунке изображен проволочный виток, по которому течет электрический ток в направлении, указанном стрелкой.
В
иток
расположен в вертикальной плоскости.
Точка А находится
на горизонтальной прямой, проходящей
через центр витка перпендикулярно его
плоскости. Как направлен вектор индукции
магнитного поля тока в точке А?
1) вертикально вверх 2) вертикально вниз 3) горизонтально вправо 4) горизонтально влево
16. На рисунке изображен проволочный виток, по которому течет электрический ток в направлении, указанном стрелкой.
Виток расположен в горизонтальной плоскости. В центре витка вектор индукции магнитного поля направлен
1) вертикально вниз 2) вертикально вверх 3) влево 4) вправо
17. На рисунке изображен проволочный виток, по которому течет электрический ток в направлении,
указанном
стрелкой.
Виток расположен в плоскости чертежа. В центре витка вектор индукции
магнитного поля тока направлен
1) от нас перпендикулярно плоскости чертежа 2) к нам перпендикулярно плоскости чертежа 3) влево 4) вправо
1
8.
К
магнитной стрелке (северный полюс
затемнен, см. рисунок), которая может
поворачиваться
вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный
полосовой магнит. При этом стрелка
1)
повернется на
2)
повернется на
по
часовой стрелке
3)
повернется на
против
часовой стрелки
4)
останется в прежнем положении
1
9.
Протон
р влетает по горизонтали со скоростью
у в вертикальное магнитное поле
индукцией Вмежду
полюсами электромагнита (см. рисунок).
Куда направлена действующая на протон сила Лоренца Р.
1)
вертикально вниз
2)
вертикально вверх
3)
горизонтально к нам
4)
горизонтально от нас
20.
На рисунке изображен проволочный виток,
по которому течет электрический ток в
направлении, указанном стрелкой. Виток
расположен в плоскости чертежа.
В центре витка вектор индукции магнитного поля направлен
1) вертикально вниз 2) вертикально вверх 3) горизонтально к нам 4) горизонтально от нас
21. На рисунке изображен горизонтальный проводник, по которому течет электрический ток в направлении «от нас».
В
точке A вектор
индукции магнитного поля направлен
