Практическая работа №7
Тема: Ревизия маломасляного выключателя впм-10-20/630 у3
Тема: Ревизия маломасляного выключателя ВПМ –10-20/630УЗ
Цель: Провести ревизию выключателя, изучить конструкцию.
Теоритический материал:
Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.
Выключатель ВПМ-10 на напряжение 10 кВ рассчитан на мощность отключения 400 МВА (что соответствует току отключения 20 кА) и изготовляется на номинальные токи 630 А (ВПМ-10-20/630). Он имеет стальную раму 9(рис. 1), на которой на опорных изоляторах 8 смонтированы полюсы 7. Полюс для выключателей на номинальный ток 630 А представляет собой сварной стальной цилиндр, имеющий продольный немагнитный шов.

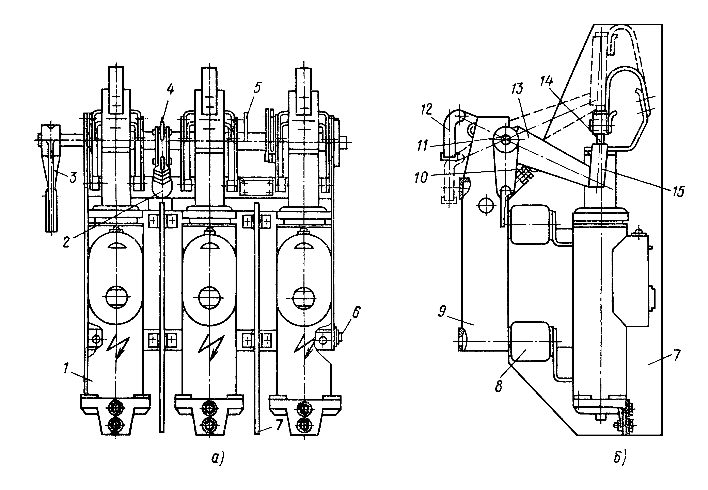

Рисунок 1:а — вид спереди, б — вид сбоку; 1 - полюс, 2 — масляный буфер, 3, 4, 5, 13 — рычаги, 6, 10 — болты заземления и упорный, 7 — перегородка, 8 - опорный изолятор, 9 — рама, 11 — вал выключателя, 12 — вилка для подсоединения тяги, 14 — контактный стержень, 15 — серьга
Каждый полюс (рис. 2) имеет по две скобы 15 для крепления к опорным изоляторам, резервуар 3 с маслоотделителем, маслоналивную пробку 6 и масло указатель 4. Внутри цилиндра расположены изоляционные цилиндры 7 и 14, между которыми установлена дугогасительная камера 16. В верхней части цилиндра укреплен проходной изолятор 8 с целью изолирования стержня (подвижного контакта) от цилиндра, электрически связанного с неподвижным розеточным контактом 17. На головке проходного изолятора закреплена скоба 9 для
присоединения к ней шин и гибкой связи 11 с колодкой 12, надеваемой на подвижный контактный стержень 13. Последний имеет в нижней части съемный наконечник, а в верхней части - скобу 10 для соединения контактного стержня с изолирующим рычагом. Выключатели на 630 и 1000 А имеют одинаковые контактные стержни и розеточные контакты, а отличаются числом гибких связей 11 (на полюс выключателя 630А - 1 шт., а выключателя 1000А - 2 шт.) и размерами колодок 12. Розеточный контакт 17, расположенный в нижней крышке 19 полюса выключателя, состоит из пяти ламелей, соединенных через гибкие связи с нижней крышкой. Давление ламелей на контактный стержень создается пружинами, размещенными внутри латунного кольца. Для повышения стойкости контактов к действию электрической дуги съемный наконечник контактного стержня и верхние части ламелей розеточного контакта облицованы дугостойкой металлокерамикой. В нижней крышке имеется маслоспускной болт 20. Изоляционные перегородки 7 (см. рис. 1) между полюсами монтируются при установке выключателя в КРУН (для климатического исполнения У2).
Рисунок 2: 1, 14 - изоляционные цилиндры, 2 - стальной:цилиндр, 3 - резервуар с маслоотделителем, 4 - маслоуказатель, 5 - жалюзи, 6 - маслоналивная пробка, 7 - резиновая прокладка, 8 - проходной изолятор, 9, 10, 15 - скобы, 11 - гибкая связь, 12 - колодка гибкой связи, 13 - контактный стержень, 16 - дугогасительная камера, 17 - розеточный контакт, 18 - уплотняющее кольцо, 19 - нижняя крышка, 20 - масло-спускной болт
Приводной механизм выключателя расположен внутри рамы и состоит из вала 6 (рис. 3) с приваренными к нему двуплечим рычагом 5 с роликами, тремя
рычагами 4 и тремя изоляционными рычагами 7. К малым плечам рычагов 4 боковых полюсов прикреплены отключающие пружины 1 и буферная пружина 2. Двуплечий рычаг 5 с роликами на концах приварен на валу выключателя между боковым и средним полюсами и предназначен для ограничения включенного и отключенного положений выключателя. При включении выключателя один из роликов подходит к упорному болту 9, при отключении другой ролик упирается в стержень масляного буфера 3. Для передачи движения от вала выключателя к контактному стержню большие плечи рычагов 7, выполненные из изоляционного материала, соединены с контактным стержнем с помощью серьги 8. Для управления выключателем ВПМ-10 применяют электромагнитные приводы ПЭ-11 или пружинные ПП-67(ПП-67к). Включение выключателей ВПМ-10 происходит за счет энергии привода (ПЭ-11 или ПП-67), а отключение - за счет энергии отключающих пружин выключателя. Включение и отключение выключателей ВПМП-10 происходит за счет энергии привода ППВ-10, поэтому в ВПМП-10 нет отключающих пружин. Буферная пружина способствует отключению выключателя, поэтому она в выключателях ВПМП-10 выполняется регулируемой. Для подсоединения выключателя к приводу на валу выключателя имеется рычаг 3 (см. рис. 1) или в средней части вала приварен рычаг 5. В зависимости от этого возможно боковое или среднее присоединение привода. Выключатели ВПМП, имеющие такие же технические характеристики и устройство, как и выключатели ВПМ, отличаются от последних использованием пружинного выносного привода ППВ-10 для их управления.

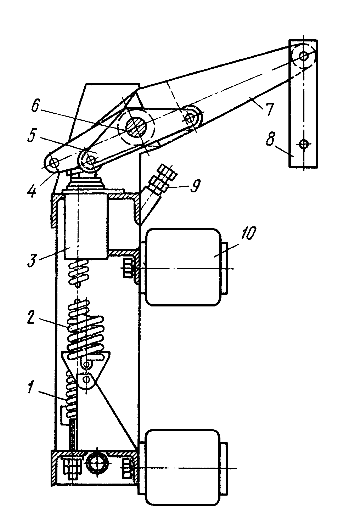

Рисунок 3: 1, 2 - пружины, 3 - масляный буфер, 4,5, 7 - рычаги, 6 - вал, 8 - серьга, 9 - упорный болт, 10 - опорный изолятор
Практическая работа выполняется согласно технологической карты, смотри приложение №1
