2. Порядок виконання роботи.
Завантажити програму Electronics Workbench.
Відкрити файл rkontrchet1.ewb і продивитися можливі комбінації.
З представлених на екрані логічного перетворювача даних (рис.1 б)) виберіть комбінації, що відносяться до контролю парності і непарності, а також відповідні їм бульові вираження, що складаються .
Переписати комбінації в звіт.
4. Відкрити файл rkontrchet.ewb. За допомогою кнопок від 1 до 8 задаються парність чи непарність сигналів. Пояснити, що змінює кнопка Space. Перевірте правильність функціонування схеми, подаючи на входи двійкові комбінації задаючи їх за допомогою кнопок 1-8.
3.Зміст звіту.
1. Назва і мета роботи.
2. Короткі теоретичні відомості.
3. Отримані в результаті виконання комбінації.
4. Висновки.
Контрольні питання.
Яке призначення мають формувачі коду парності?
Де вони можуть бути використані?
Їх різновиди. На чому можуть бути побудовані?
Лабораторная работа №7
Тема:“Шифратори і дешифратори”
Мета роботи: Ознайомитися з основними принципами роботи та побудови дешифраторів 74138 (К155ИД7) і шифраторів 74148 на логічних елементах та на прикладі промислової мікросхеми.
1. Короткі теоретичні відомості.
Шифратори (кодери) використовуються найчастіше для перетворення десяткових чисел у двійковий чи двійково-десятковий код, наприклад, у мікрокалькуляторах, у яких натискання десяткової клавіші відповідає генерації відповідного двійкового коду. Оскільки можливе натискання відразу декількох клавіш, у шифраторах використовується принцип пріоритету старшого розряду, тобто при натисканні клавіш 9, 5 і 2 на виході шифратора буде генеруватися код 1001, що відповідає цифрі 9. Слід зазначити, що шифратори як окремий клас функціональних пристроїв представлені в найбільш багатій ТТЛ-серії всього двома ІМС — 74147 і 74148, причому остання ІМС мається й у бібліотеці програми EWB. Її схема включення показана на рис.1.
Рис.1

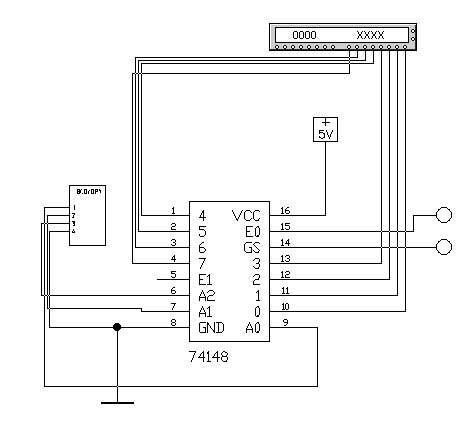

Призначення виводів ІМС 74148: О...7 — входи; АТ, Al, A2 — виходи; El — вхід дозволу; ЕО, GS — виходи для каскадування шифраторів. При моделюванні необхідно звернути увагу на реалізацію принципу пріоритету, при цьому варто врахувати, що усі входи і виходи — інверсні (на функціональній схемі ІМС у програмі EWB вони помилково показані прямими).
Дешифратор (декодер) — пристрій з декількома входами і виходами, у якого визначеним комбінаціям вхідних сигналів відповідає активний стан одного з виходів, тобто дешифратор є оберненим по входах демультиплексором, у якого адресні входи стали інформаційними, а колишній інформаційний вхід став входом дозволу. Тому часто дешифратори називають дешифраторами-демультиплексорами і навпаки.
Дешифратори і демультиплексори у вигляді серійних ІМС середнього ступеня інтеграції широко використовуються в інформаційно-вимірювальній техніці і мікропроцесорних системах керування, зокрема, як комутатори-розподільники інформаційних сигналів і синхроімпульсів, для демультиплексування даних і адресної логіки в запам'ятовуючих пристроях, а також для перетворення двійково-десяткового коду в десятковий з метою керування індикаторними і друкувальними пристроями.
Д
ешифратори
як самостійні вироби електронної техніки
мають 4, 8 чи 16 виходів. Якщо потрібно
більше число виходів, дешифратори
наростають в систему.
Рис.2

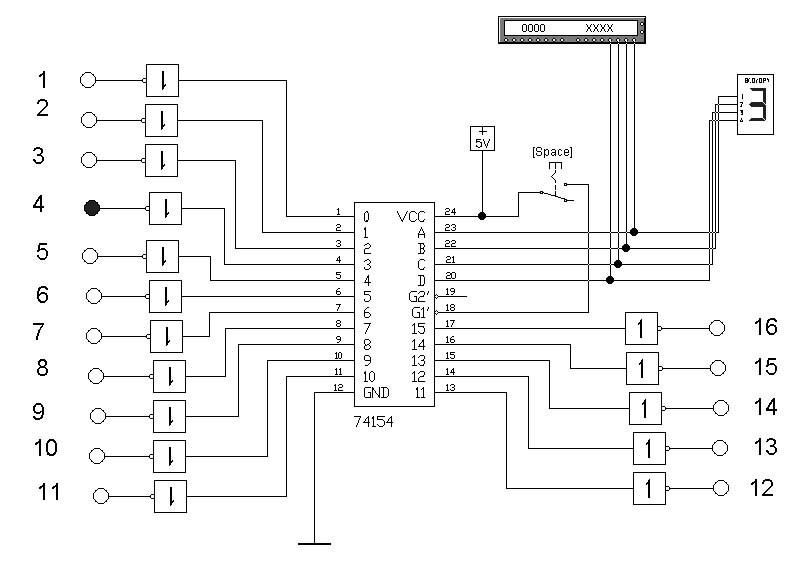

Як приклад на рис. 2 наведена схема включення дешифратора 74154 (вітчизняний аналог К155ИДЗ). ІМС 74154 має чотири адресних входи А, В, С, D, два входи дозволу Gl, G2 і шістнадцять виходів О... 15 (виходи не прямі, як помилково позначено в EWB, а інверсні, тобто у вихідному стані на виходах сигнал логічної одиниці). У режимі дешифратора з генератора слова на входи Gl, G2 подається 0, а на адресні входи — код у діапазоні 0000...1111. У режимі демультиплексора один із дозволяючих входів, наприклад Gl, використовується в якості інформаційного. Інформаційний сигнал у вигляді логічного 0 з цього виходу розподіляється по виходах О... 15 відповідно до стану адресних входів, тобто режими дешифратора і демультиплексора практично невідрізняються.
