48. Колодцы, упоры и компенсаторы на сети.

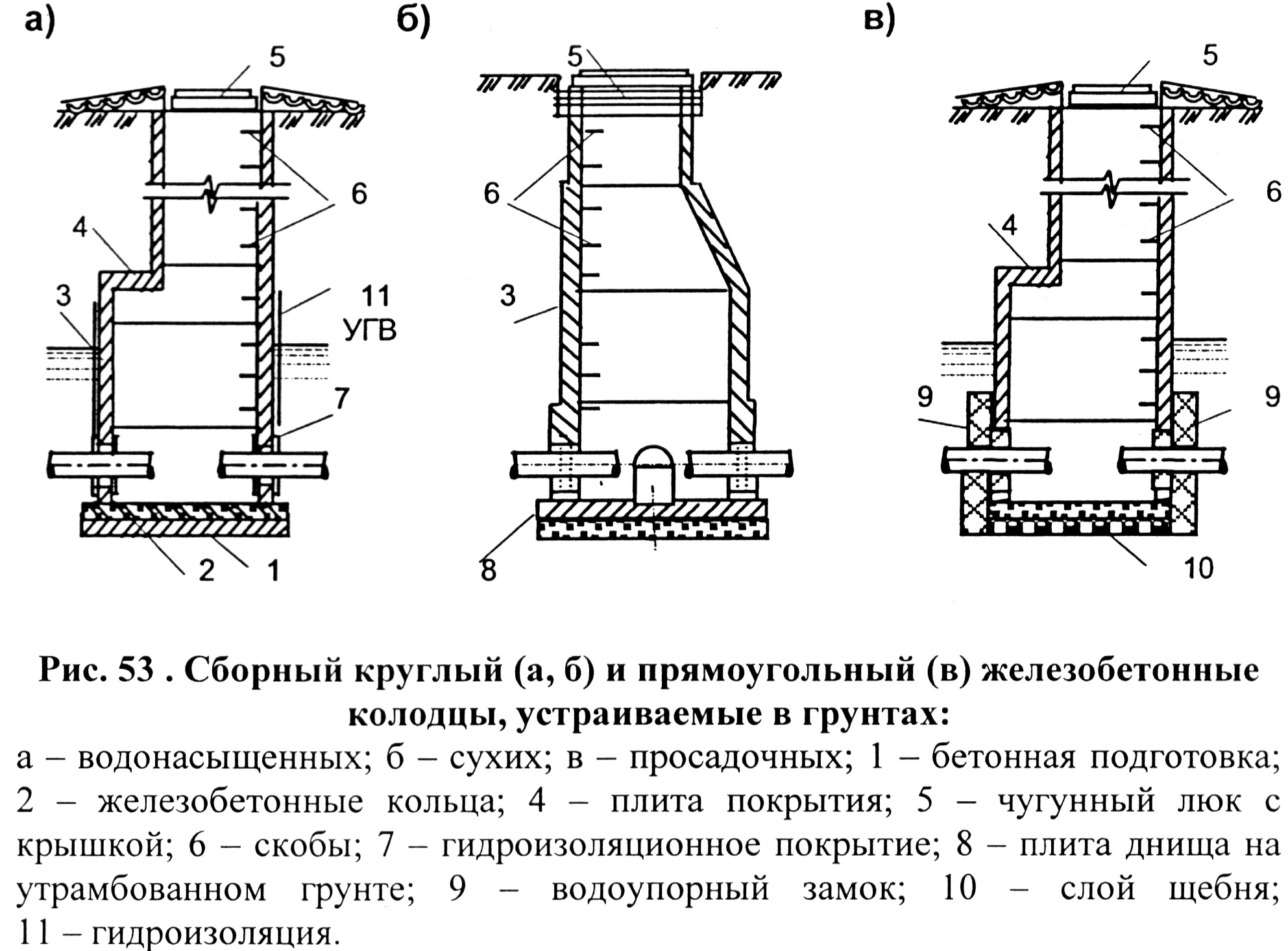

Водопроводные колодцы и камеры устанавливают на наружной водопроводной сети для размещения в них задвижек, вантузов, пожарных гидрантов, другой арматуры, а также для присоединения ответвлений и устройства выпусков. Водопроводные колодцы и камеры могут быть круглой и прямоугольной формы в плане (рис. 53). Их размеры устанавливают в зависимости от диаметра и заглубления водопровода, вида монтируемого в них оборудования, а также требований эксплуатации.
При строительстве наружной водопроводной сети колодцы, как правило, монтируют из сборного железобетона. При соответствующем обосновании в отдельных случаях допускается устройство колодцев из местных материалов (из кирпича или монолитного бетона).
Круглые колодцы из сборного железобетона (рис. 53, а, б) состоят из днища, рабочей части, перекрытия и горловины. Рабочую часть составляют из колец диаметром 1,0; 1,25; 1,5 и 2,0 м. Колодцы прямоугольной формы (рис. 53, в) сооружают размерами: 2,5х1,5; 3,0х1,5; 2,5х2,0; 2,5х2,5; 3,0х3,0; 3,5х3,5 м. Для перекрытия используют круглые или прямоугольные плоские плиты. В отдельных случаях колодцы перекрывают дорожными плитами с нишей для люка.
Горловины колодца составляют из колец высотой 290 и 890 мм диаметром 700 мм и в зависимости от толщины засыпки над перекрытием принимают общую высоту. Конструкция горловины включает опорные кольца. При необходимости горловины наращивают кирпичной кладкой.

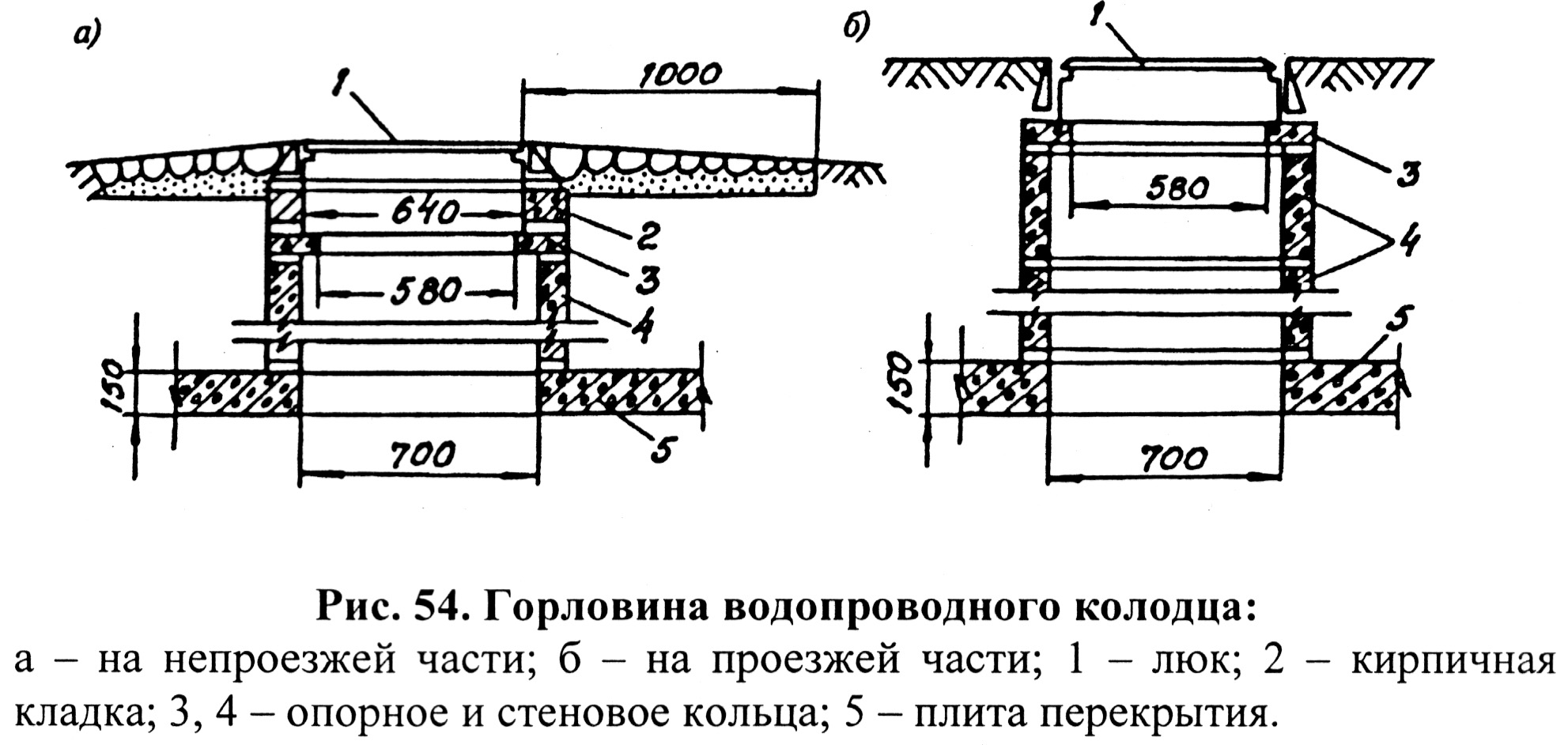

Конструкция колодцев, устанавливаемых вне проезжей части дороги, показана на рис. 54, а, а колодцев, устраиваемых на проезжей части, на рисунке 54, б. Для закрытия лазов колодцев на горловину горизонтально устанавливают чугунный люк; тяжелый типа «Т» (для проезжей части улиц) и легкий типа «Л» (для тротуаров и дорог с движением транспорта ограниченного тоннажа и непроезжих мест).
Люки колодцев водопроводов, прокладываемых по незастроенной территории, должны возвышаться над поверхностью земли на 20 см.
Задвижки, тройники, крестовины и другую фасонную арматуру, размещаемые в колодцах, устанавливают на опорах из монолитного бетона. Заделка труб в стенках колодцев должна обеспечивать плотность соединения, водонепроницаемость в условиях мокрых грунтов, возможность независимой осадки стенок.
В мокрых грунтах для хорошей заделки труб в стенках колодцев устанавливают патрубки из стальной трубы с зазором 30 мм. Отверстие в патрубке со стороны наружной поверхности колодца бетонируют. Щель между трубой и патрубком заделывают просмоленным канатом, выходные отверстия щели заделывают асбестоцементом. В плотных сухих грунтах допускается заделка труб в стенках колодцев без установки патрубков.

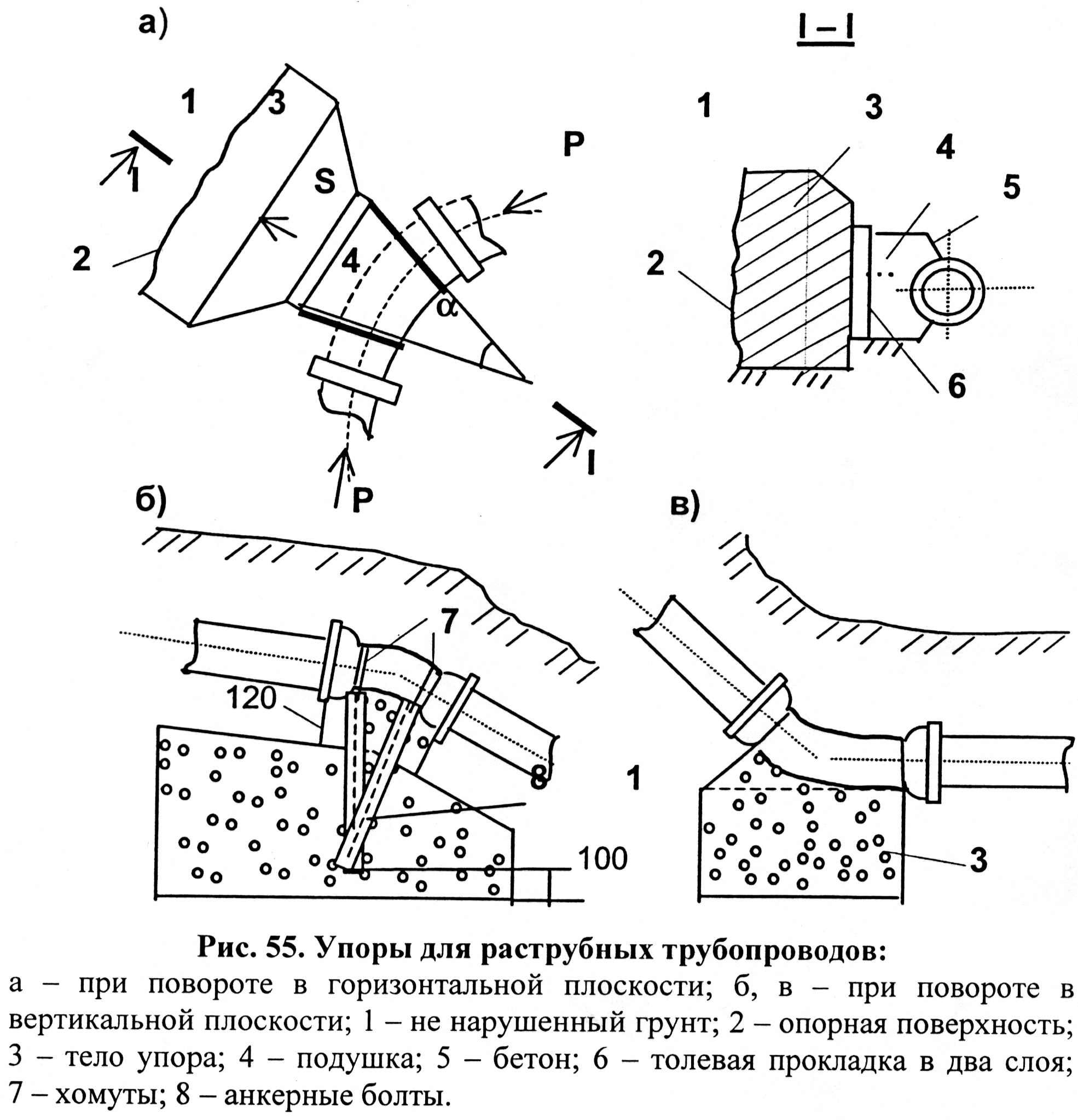

Упоры на водопроводных сетях (рис. 55) устанавливают с целью предотвращения повреждений раструбных соединений, которые возникают из-за продольных растягивающих сил действующих вдоль оси трубы. Такие силы S появляются в местах поворотов трубопроводов в горизонтальной и вертикальной плоскостях, местах ответвлений и на концевых участках (тупиках) вследствие внутреннего давления Р. Упоры устраивают в водопроводных колодцах и камерах или непосредственно в грунте в виде бетонных или кирпичных массивов.

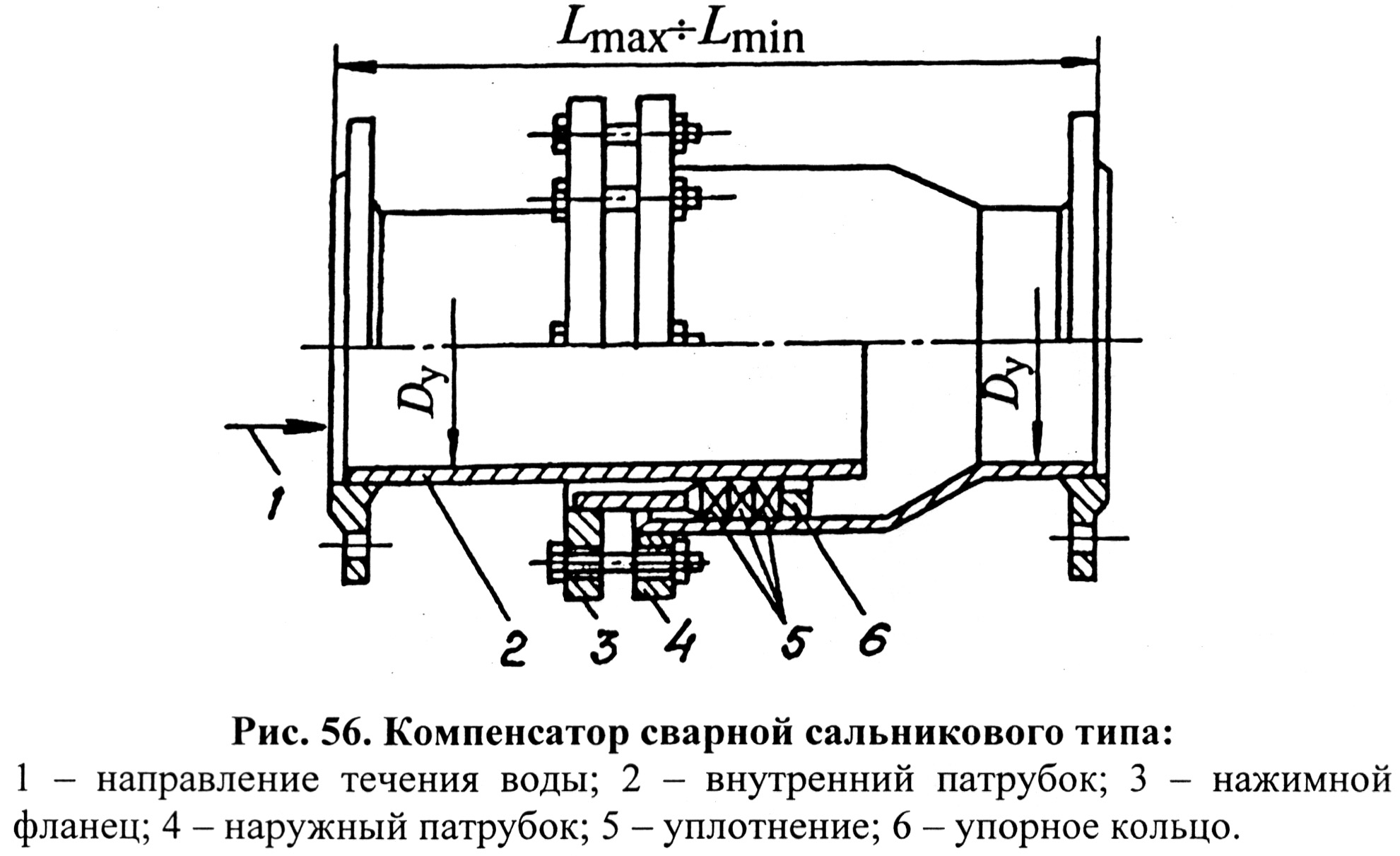

Компенсаторы устанавливают в основном на стальных водопроводах для восприятия температурного удлинения металлических труб. Их ставят в тех случаях, когда стыки труб сами не компенсируют соответствующие перемещения, вызываемые изменением температуры воды, воздуха или грунта. На рис. 56 показан стальной компенсатор сальникового типа.
Список литературы
Строительные нормы и правила. СНиП 2.04.02-84. Водоснабжение: Наружные сети и сооружения. М.: Стройиздат, 1985. – 134 с.
Николадзе Г.И., Сомов М.А. Водоснабжение. – М.: Стройиздат, 1995. – 688 с.
Сомов М.А. Водопроводные системы и сооружения. – М.: Стройиздат, 1988. – 389 с.
Дикаревский В.С., Якубчик П.П., Иванов В.Г., Петров Е.Г. Водоснаб-жение и водоотведение на железнодорожном транспорте. – М.: Издательская группа «Вариант», 1999. – 440 с.
Якубчик П.П. и др. Водопроводная сеть. Методические указания к курсовому и дипломному проектированию. С-Петербург: ПГУПС, 2002. – 61 с.
Якубчик П.П., Смирнов Ю.А. Водопроводная сеть. Методические указания по выполнению курсового проекта для студентов-заочников специальности «Водоснабжение и водоотведение». С-Петербург: ПГУПС, 2004. – 59 с.
Якубчик П.П., Шумейко Т.Б. Водопроводные насосные станции. Методические указания по выполнению курсового проекта.
С-Петербург: ПГУПС, 2005. – 51 с.
