2.11. Особенности синтеза асинхронных двоично – десятичных счетчиков, работающих в неоднозначных кодах.

По аналогии с п.2.6, все особенности этого пункта относятся с любым недвоичным счетчикам, а также ко всем (в том числе и двоичным) счетчикам, работающим в неоднозначных кодах.

Покажем их на примере суммирующего 4-х разрядного асинхронного счетчика с работающего в коде «5-2-1-1» на JK- триггерах. Можно выделить две особенности, не отраженные в универсальной методике п.2.7.

В силу неоднозначности кода «5-2-1-1» приходится выбирать (произвольно) одну из возможных таблиц функционирования (табл.11).
Наличие 6 избыточных комбинаций позволяем, доопределяя их, упростить уравнения входов (2.29).

В остальном синтез выполнятся в соответствии с методикой п.2.7. Результаты синтеза: таблица функционирования (табл.11), уравнения тактирующих входов (2.28) , прикладные диаграммы Вейча с указанными безразличными переходами (рис.25) , диаграммы Вейча для информационных входов (рис.26) и уравнения информационных входов (2.29) приведены ниже.

(2.28)

Таблица 11

N	5-2-1-1
N
0	0	0	0	0	0	0	1	1
1	0	0	0	1	0	0	1	1
2	0	0	1	1	0	1	1	1
3	0	1	0	1	0	0	1	1
4	0	1	1	1	1	1	1	1
5	1	0	0	0	0	0	1	1
6	1	0	0	1	0	0	1	1
7	1	0	1	1	0	1	1	1
8	1	1	0	1	0	0	1	1
9	1	1	1	1	1	1	1	1
10	0	0	0	0

рис.25

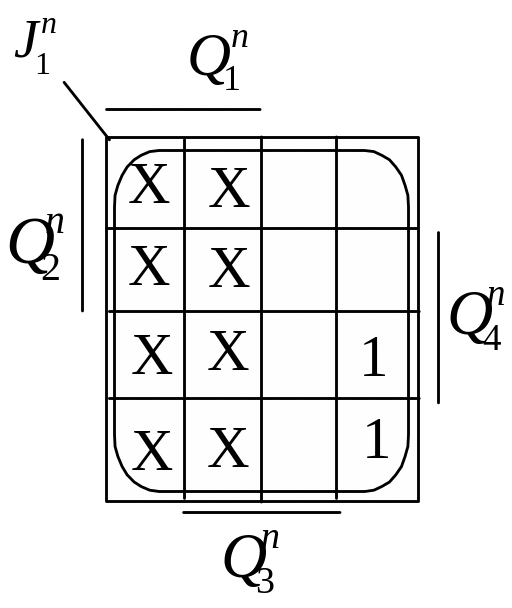

В прикладных диаграммах (рис.25) избыточные ячейки для простоты оставлены пустыми, а вариант их доопределения приведены на диаграммах Вейча для уравнений входов (рис.26). Обратите внимание, что т.к. для входа не удалось найти подходящего сигнала и пришлось взять , то два перехода 0  0 в правом нижнем углу прикладной диаграммы Вейча совершаются при наличии разрешения, т.е. отмечать крестиком и доопределять их в диаграммах Вейча для уравнений информационных входов нельзя!
