1. Основные виды потребителей электрической энергии. Графики нагрузок электроустановок. Интегральные характеристики графиков нагрузки. Участие электростанций в покрытии графика нагрузки энергосистем.

2. Алгоритм расчета токов короткого замыкания в сетях 0,4 кВ (упрощенный). Основные допущения, принимаемые при расчетах.

3. Задача - РЗ.

Рассчитать I_сз и t_сз для 3-х ступенчатой токовой защиты № 1 (без учета потерь мощности в линиях).

Е_с, Х_с

1 2



S_н1

S_н2

Е_с=115 кВ, Х_с^min=10 Ом, Х_с^mах=15 Ом, Х_л1=4 Ом, Х_л2=5 Ом

К_сз=1,3, t_сз2^III=1c, S_н1^max=S_н2^max=20+j10

1. Преимущества и недостатки объединения электростанций и энергосистем.

2. Выбор и проверки сечений кабельных линий электропередач напряжением 0,4 кВ. Конструкции и способы прокладки кабелей в системах электроснабжения промышленных предприятий.

3. Задача - сети.

Определить годовые потери электроэнергии в сети, приведенной на рисунке.

1 15 кВ 2ТРДЦН-63000/110

3АС-240 Р_max

P_max = 120 МВт,

l = 60 км,

cos =0,9,

Т_max = 4500 ч.

1. Основы технико-экономических расчетов в ЭЭС. Выбор сечений ЛЭП. Экономические интервалы.

2. Основные схемы распределения электроэнергии по территории предприятия (сети напряжением 6-10 кВ) и по территории цеха (сети напряжением 0,4 кВ).

3. Задача - сети.

2АС-400 2ТРДЦН-100000/220 S, отн.ед.

1,0

1 2 3 P/cosφ 0,75

220 кВ, l=100 км

Р=180 МВт, 0,5

cosφ=0,9 0,25

6 12 18 24 t

Построить качественно графики потерь мощности и определить потери электроэнергии за сутки в сети для заданного графика нагрузки. Определить Т_max и .

1. Регулирование напряжения в энергосистемах. РПН и ПБВ трансформаторов. Выбор рациональных отпаек РПН.

2. Ударный ток КЗ. Апериодическая составляющая тока КЗ.

3. Задача - ЭСН

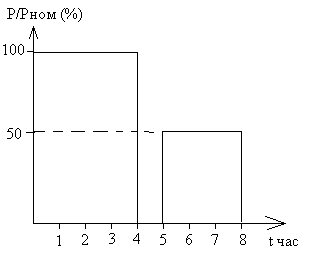

Для заданного графика нагрузки рассчитать коэффициенты использования и загрузки

1. Качество электрической энергии и основные принципы его обеспечения.

2. Мероприятия по повышению устойчивости электрических систем.

3. Задача - сети.

Определить напряжение в узле А в однородной сети без учета потерь мощности в сети и генерации ЛЭП.

U _б=115 кВ

30 A

30

30 20

30

20

30

= =(20+j10) МВА,

=(30+j15) МВА,

=(20+j15) МВА.

Длины линий даны в км:

r_o=0,12 Ом/км,

x_o=0,43 Ом/км.

1. Коэффициенты, характеризующие графики нагрузок отдельных электроприемников и их групп.

2. Оперативные переключения в эл. части станций и п/станций. Требования и порядок их выполнения на примере вывода в ремонт линейного выключателя в схеме с двумя рабочими и обходной системами сборных шик.

3. Задача - РЗ.

Определить во сколько раз увеличится К_ч по току при замене МТЗ на МТЗ с блокировкой по напряжению в схеме.

Е_с, Х_с Х_л

S_н



Е_с=110 кВ, Х_с=2 Ом, Х_л=20 Ом

S_н^max =50+j30; S_н^{раб.норм}=40+j18

К_сз=1,3

1. Основные типы применяемых эл/аппаратов. Выключатели силовые и выключатели нагрузки. Разъединители, отделители, короткозамыкатели. Их наз­начение и принципы действия.

2. Пуск, синхронизация и набор нагрузки генераторов.

3. Задача - ПП.

Определить полный ток трехфазного КЗ в начальный момент времени и при t=0,25с.

 l



 К⁽³⁾ С

Г Т Н

Г: S_н=258,3 МВА; U_н=15,75 кВ

cos=0,85; X’’_d=0,19 о.н.е.

Т: S_н=250 МВА; U_к=11%

К_т=242/15,75

Л: l=80 км; Х_о=0,4 Ом/км

С: U_с=215 кВ; Х_с=20 Ом

Н: S_н=100 МВА; U_н=220 кВ

1. Выбор мощности и местоположения батарей статических конденсаторов для компенсации реактивной мощности.

2. Типы трансформаторов. Их основные узлы и элементы. Системы охлаждения. Регулирование коэффициента трансформации трансформаторов и автотрансформаторов.

3. Задача - эсн.

Выбрать параметры ФКУ: Uном=0,4 кВ; nрез=7, Qку=150 кВАр.

1. Виды электрических сетей. Схемы замещения элементов электрической сети и определение их параметров для расчетов установившихся режимов.

2. Выбор числа и мощности трансформаторов на подстанциях. Нагрузочная способность трансформаторов.

3. Задача - эсн.

Выбрать и проверить сечение кабеля: I расч=100 А; условия прокладки – открыто по стене; температура воздуха +25 град. С; I пик=170 А; пуск двигателя – легкий; длина кабеля 70 м

1. Способы снижения несинусоидальности напряжения в сетях 0,4 кВ. Выбор параметров силовых резонансных фильтров (СРФ) и фильтрокомпенсирующих устройств (ФКУ).

2. Основные типы применяемых электрических аппаратов. Выключатели силовые и нагрузки. Разъединители, отделители и короткозамыкатели. Их назначение и принцип действия.

3. Задача - ЭСН.

Рассчитать токи короткого замыкания в схеме:

Кабель ААШв (4х90); длина кабеля 70 м; на ЦТП установлен трансформатор ТМ-160 (пренебречь сопротивлениями коммутационных аппаратов).

1. Коэффициенты, характеризующие графики нагрузок отдельных электроприемников и их групп.

2. Принципы действия и назначение диф. защит. Выбор уставок.

3. Задача - ЭСН.

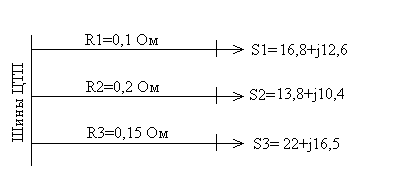

Рассчитать необходимый диапазон регулирования напряжения на шинах ЦТП (U ном=0,4 кВ). Расчеты выполнить с использованием величин токов.

1. Способы и средства регулирования напряжения в электрических сетях. Компенсация реактивной мощности. Выбор мощности компенсирующих устройств.

2. Условия выбора электрических аппаратов.

3. Задача - ЭСН.

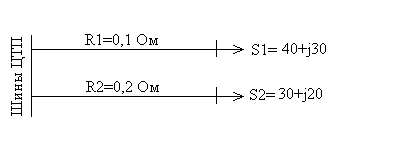

Выбрать оптимальное распределение мощностей батарей конденсаторов по узлам схемы при условии, что на шинах ЦТП должно выдерживаться соотношение (указание -использовать упрощенный графо-аналитический метод). Uном сети – 0,4 кВ.

1. Определение потерь мощности и энергии в элементах электрических сетей.

2. Главные схемы эл. соединений станций и п/станций. Нормируемые аварийные ситуации. Требования к эл. схемам. Их выбор. Области применения ОРУ, ЗРУ, КРУ.

3. Задача - эсн.

Рассчитать необходимый диапазон регулирования напряжения на шинах ЦТП (U ном=0,4 кВ). Расчеты выполнить с использованием величин токов.

1. Расчеты потокораспределения в кольцевой и разомкнутой сетях.

2. Основные схемы распределения электроэнергии по территории предприятия (сети напряжением 6-10 кВ) и по территории цеха (сети напряжением 0,4 кВ).

3. Задача – ЭСН.

Рассчитать токи короткого замыкания в схеме:

Кабель ААШв (4х90); длина кабеля 70 м; на ЦТП установлен трансформатор ТМ-160 (пренебречь сопротивлениями коммутационных аппаратов).

1. Основные параметры и характеристики измерительных трансформаторов тока.

2. Потребители собственных нужд п/ст. Схемы питания и резервирования СН.

3. Задача - сети.

Выбрать мощность и тип компенсирующих устройств из условий допустимости режима напряжений в узле В в нагрузочном режиме и режиме холостого хода.

А В

2АС-400х3 2АС-400х3

5 00 кВ =800+j450(МВА)

l=200 км l=250 км

=600+j300(МВА)
