9. Тепловая защита двигателя
Тепловая защита двигателя обеспечивается с помощью преобразователя двумя способами:
• прямая " путем обработки сигналов терморезисторов, расположенных в обмотках двигателя;
• косвенная " с помощью встроенного теплового реле. Косвенная тепловая защита обеспечивается за счет непрерывного расчета теоретического нагрева двигателя.
Микропроцессорная система рассчитывает теоретический нагрев двигателя на основе:
• рабочей частоты;
• тока, потребляемого двигателем;
• времени работы;
• максимальной окружающей температуры 40 °C вблизи двигателя;
• типа вентиляции двигателя (естественная или принудительная).
Тепловая защита настраивается от 0,2 до 1,5 номинального тока преобразователя. Она должна соответствовать значению номинального тока двигателя, приведенного на заводской табличке.
Примечание: хранимое значение теплового состояния двигателя возвращается к нулю при отключении питания системы управления преобразователя.

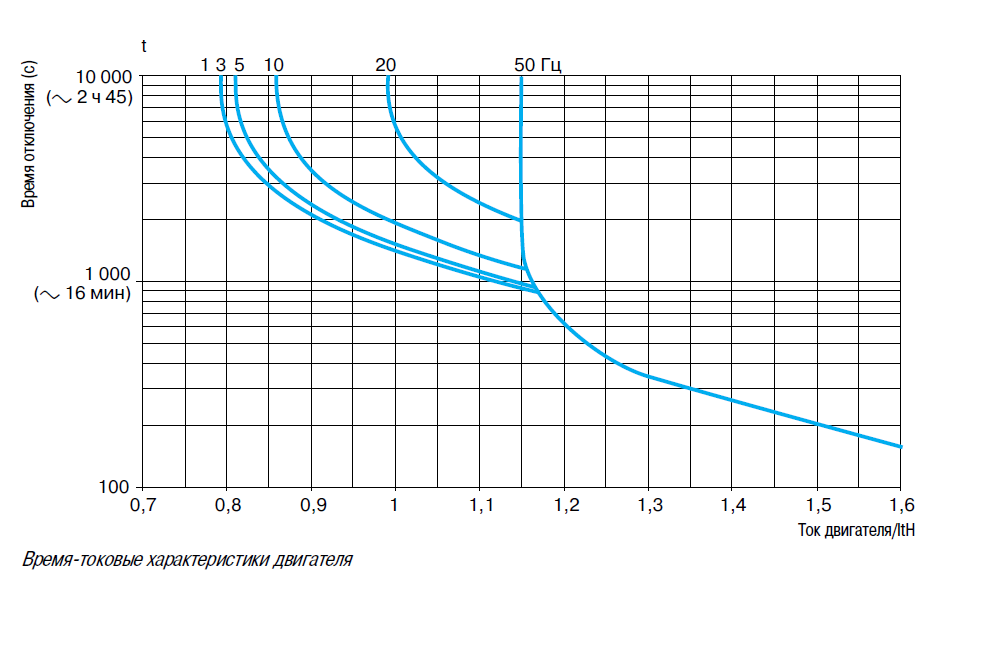

Двигатели с естественной вентиляцией:
кривые отключения зависят от частоты двигателя.
Двигатели с принудительной вентиляцией:
Должна рассматриваться только одна кривая отключения при 50 Гц вне зависимости от частоты двигателя.
• Тепловая защита преобразователя
Тепловая защита преобразователя осуществляется с помощью терморезистора, установленного на радиаторе или встроенного в силовой модуль.
• Тепловая защита транзисторов IGBT
Преобразователь осуществляет интеллектуальное управление частотой коммутации в зависимости от температуры IGBT.
Если возможности по току преобразователя превышены (например: величина тока больше
номинального тока преобразователя при нулевой частоте напряжения на статоре), то индицируется предупреждение и счетчик времени запускается после появления предупреждения

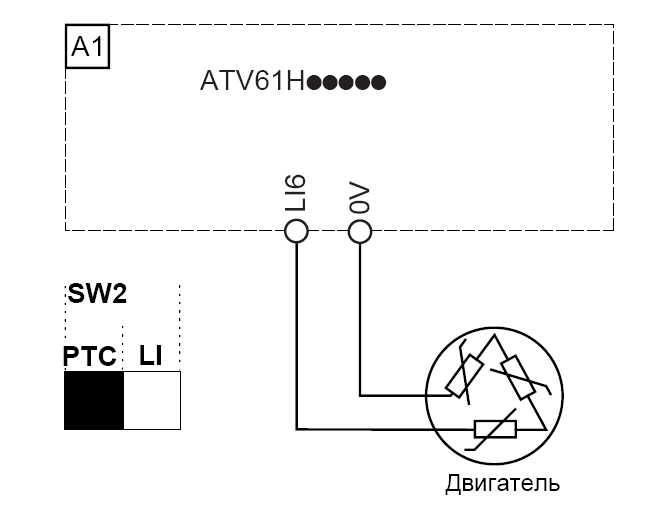

Переключатель SW2
Переключатель дискретного входа LI6 (SW2) позволяет использовать этот вход в качестве:
- дискретного входа, устанавливая переключатель в положение LI (заводская настройка);
- защиты двигателя с помощью терморезисторов, устанавливая переключатель в положение PTC
10. Рекомендации по установке
В зависимости от применения преобразователя частоты его установка потребует соблюдения некоторых мер предосторожности и применения соответствующих принадлежностей.
Установите преобразователь в вертикальное положение:
• избегайте его расположения рядом с нагревательными элементами;
• оставьте достаточно места, чтобы воздух, необходимый для охлаждения устройства, мог
циркулировать снизу вверх.
При снятии защитной крышки с верхней части преобразователя степень защиты становится IP 20.
Способы установки:
УСТАНОВКА
1. Приемка преобразователя частоты
•Убедитесь, что обозначение преобразователя частоты на заводской табличке соответствует тому, что указано на прилагаемом упаковочном листе и в спецификации
•После снятия упаковки удостоверьтесь, что Altivar не был поврежден при транспортировке
2. Проверка сетевого питания
• Убедитесь, что напряжение сети совместимо с диапазоном напряжения питания преобразователя частоты
3. Установка преобразователя
• Произведите установку ПЧ в соответствии с рекомендациями данного документа
• Установите и подключите дроссель постоянного тока
• Установите необходимое внутреннее и внешнее дополнительное оборудование
4. Подключение преобразователя
• Подключите двигатель, убедившись, что соединение обмоток соответствует напряжению сети
•Подключите сетевое питание, убедившись
сначала, что напряжение отключено
• Подключите цепи управления
• Подключите цепи задания скорости

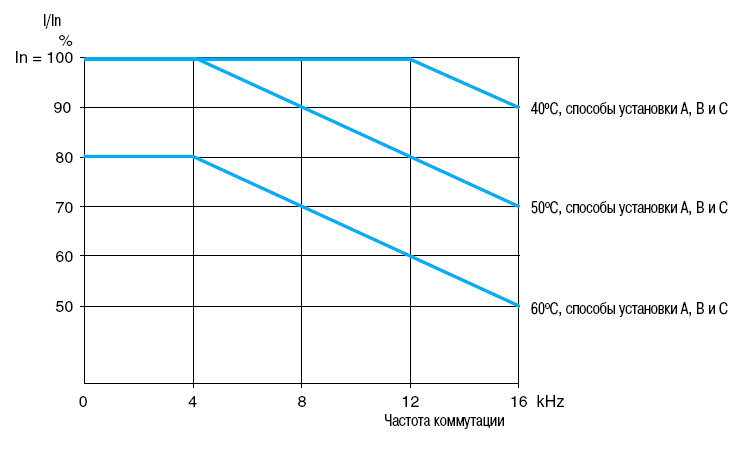

Кривые уменьшения номинального тока
Кривые уменьшения номинального тока преобразователя (In) в зависимости от температуры, частоты коммутации и способа установки.
Для промежуточных значений температур (например, 55 °C) интерполируйте значение между двумя кривыми.
ATV61HD45N4
