8. Электромагнитная совместимость

Подключения в соответствии с нормами ЭМС.

Принцип:

Заземление между ПЧ, двигателем и экранирующей оболочкой кабеля должно иметь

высокочастотную эквипотенциальность.

• Используйте экранированные кабели, заземленные по всему диаметру с обоих концов, для подключения двигателя, тормозного сопротивления и цепей управления. Экранирование может быть выполнено на части кабеля с помощью металлических труб или каналов при условии отсутствия разрыва экранирования по всей длине экранируемого участка.

• Сетевой кабель питания должен располагаться как можно дальше от кабеля двигателя.

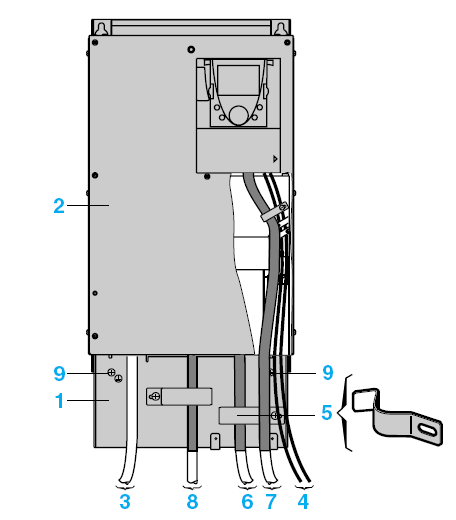

С хема установки для преобразователей:

1. Металлическая пластина (1), поставляемая вместе с ПЧ и монтируемая на нем (плоскость

заземления).

2. Преобразователь Altivar 61 UL типа 1/IP 20.

3. Неэкранированные провода питания.

4. Неэкранированные провода для выходных контактов реле неисправности.

5. Экранирующая оболочка кабелей 6, 7 и 8 крепится и заземляется как можно ближе к

преобразователю:

- зачистите оболочку;

- закрепите хомутом зачищенный участок экранирующей оболочки кабеля на пластине 1.

Экранирующая оболочка должна быть прикреплена к металлической пластине достаточно

плотно, чтобы обеспечить надежный контакт.

6. Экранированный кабель для подключения двигателя.

7. Экранированный кабель для сигналов управления и контроля (в тех случаях, когда требуется

несколько проводников, должны использоваться провода сечением 0,5 мм2).

8. Экранированный кабель для подключения тормозного сопротивления.

Экранирующая оболочка кабелей 6, 7, 8 должна быть заземлена с обоих концов. Экранирование

не должно иметь разрывов. Промежуточные клеммники должны находиться в экранированных

металлических коробках, отвечающих требованиям ЭМС.

9. Винт для заземления.

Заземление

Заземление — это преднамеренное соединение нетоковедущих элементов оборудования, которые в результате пробоя изоляции могут оказаться под напряжением, с землёй. Заземление состоит из заземлителя (проводящей части или совокупности соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду) и заземляющего проводника, соединяющего заземляемое устройство с заземлителем.

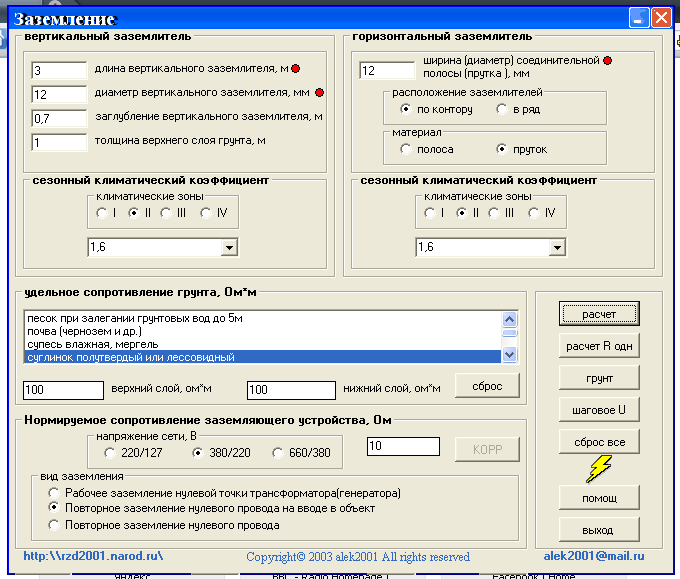

Исходные данные:

Длина вертикального заземлителя	L = 3 м
Диаметр вертикального заземлителя	d = 12 мм
Заглубление вертикального заземлителя	t = 0,7 м
Толщина верхнего слоя грунта	H = 1м
Ширина(диаметр) горизонтального заземлителя	b = 12мм
Сезонный климатический коэффициент-вертикальный заземлитель	Cg = 1,6
Сезонный климатический коэффициент-горизонтальный заземлитель	Сg = 1,6
Удельное сопротивление верхнего слоя грунта	р1 = 100 Ом/м
Удельное сопротивление нижнего слоя грунта	р2 = 100 Ом/м
Нормируемое значение заземления	Rн = 10 Ом
Коэффициент использования заземлителей	= 0,78

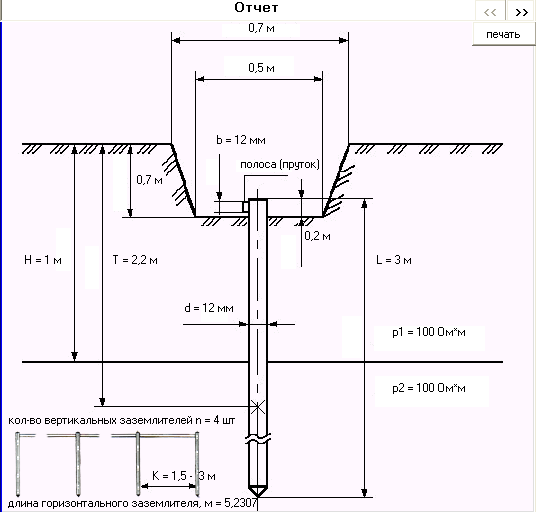

Расчет

Эквивалентное удельное сопротивление	= 103,8961 Ом/м
Сопротивление вертикального заземлителя	= 36,2298 Ом
Сопротивление контура	= 10,3896
Предварительное количество вертикальных заземлителей	= 3,4871 шт
Длина горизонтального заземлителя	= 5,2307 м
Суммарное сопротивление верт. и гор. заземлителей	= 13,7228 Ом
Расстояние между вертикальными заземлителями	К= 1,5÷3 м
Расстояние от центра вертикального заземлителя до поверхности земли	Т = 2,2 м
Количество вертикальных заземлителей	= 4 шт

Полученное расчетное значение сопротивления контура = 10,38 Ом > 10 Ом - нормируемого значения заземления, что не допустимо. Поэтому выбираем количество вертикальных заземлителей равным 5 штукам.
