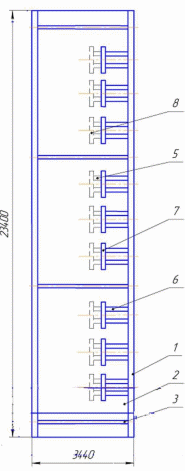

2.3. Нормування складальних операцій
Склад робіт:
-подати деталі балки перекриття на пристосування;
-розмічування місць установки деталей, нанесення рисок;
-установка упорів, притискачів;
-складання балки перекриття по розмічуванню звикористанням притискачів;
-проставлення прихваток;
-кантування балки перекриття під час складання.
Склад ланки
4 розряд-2
Норма часу на складання двотаврової балки-7.2л/год.
Норма часу на приєднання ребер жорсткості ,-8.3л/год.
Загальна норма часу на складання балки перекриття-15.5л/год.
2.8 Нормування зварювальних операцій
2.8.1 Для автоматичного механізованого зварювання під шаром флюсу передбачені наступний склад роботи:
1 Вмикання та вимикання автомата.
2.Зачистка кромок перед зварюванням від іржі та бруду.
3.Засипання, збирання та просіювання флюсу.
4.Встановлення касети з дротом та зарядження дроту в мундштук.
5.Встановлення сили зварювального струму та налаштування автомату на заданий режим.
6.Зварювання швів.
7.Зміна касети та мундштука.
8.3ачистка від шлаку зварного шва.
9.Огляд та вимірювання шва.
Склад ланки :
Електрозварники на автоматичних машинах: 4 розряд - 2.
Нормування часу на зварювання 1м кутового шва ∆12-0.13л/год.
Норма часу на зварювання 97.2м кутових швів ∆12мм- 12.6л/год.
2.8.2 Для механізованого зварювання у суміші захисних газів передбачає наступний склад робіт :
Вмикання і вимикання напівавтомату
Підготовка до роботи балону з газом, підключення, відключення і продувка шлангів.
- Установка сили зварювального струму і налаштування напівавтомта на заданий режим.
- Установка бухти дроту на вертушку напівавтомата, заправка дроту в шланговий електродоутримувач при підготовці напівавтомата до роботи і впродовж роботи.
- Зачистка кромок перед зварюванням від бруду та іржі.
- Зварювання швів.
- Зачистка від шлаку 'зварного шва.
- Норма часу на зварювання одного метру кутового шва катетом 6мм- 0.1 л • год.
Норма часу на зварювання 27.4 м кутових швів катетом 6мм -
2.75 л/год.
Н
орма
часу на зварювання 1м кутового шва
8мм-0.1л/год.
Н орма часу на зварювання 350.4м кутових швів 8-мм 35.04л/год.
2.6.Розрахунок та вибір режимів зварювання
Розрахунок параметрів режиму автоматичного зварювання під флюсом
Основними параметрами режиму автоматичного зварювання під флюсом являються:
-сила зварювального струму ;
-діаметр
електрода
;
-напруга
на дузі,
;
-швидкість зварювання, ;
-швидкість подачі зварювального дроту, .
Сила зварювального струму розраховується за формулою:
де h – глибина проплавлення мм;
h = ( 0,8 ÷ 1 ) k – для зварювання кутових швів-9,6;
k – катет зварного шва, К 12,мм;
Kn- коефіцієнт пропорційності, величина якого залежить від діаметру зварювального дроту марки флюсу, роду струму та полярності.
Діаметр зварювального дроту розраховується за формулою:
де j – допустима щільність струму, 73 А/мм².
Напруга на дузі розраховується за формулою:
Напруга на дузі для стикових швів змінюється у межах 32÷40В, для кутових швів - 28÷36 В.
Швидкість зварювання розраховується за формулою:я
де
– коефіцієнт наплавлення,
–
16,3 г/А·год,
І зв – сила зварювального струму 870, А,
-
площа поперечного перерізу наплавленого
металу, см²,
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Визначаэмо площю поперечного перерізу
де К-– катет зварного шва, К 12,мм;
ширина шва;
q- висота підсилення 2,мм.
Розраховуємо ширину шва
,мм;
Швидкість зварювального дроту розраховується за формулою:
де – коефіцієнт наплавлення,16,3 г/А·год,
І зв – сила зварювального струму, 870А,
d е - діаметр зварювального дроту, 4 мм,
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Розраховані параметри режиму зварювання заносимо до таблиці
Таблиця 2.1 – Параметри режиму автоматичного зварювання під
флюсом
Тип з’єд-нання. |
Катет шва.
|
Положення шва у просторі. |
Діаметр звароного дроту,мм. |
Сила Струму,А. |
Нпруга на дузі, В |
Швидкість зварювання м/год |
Швидкість подачі дроту, м/под |
Д Т3 |
12 |
«човник»
|
4 |
870 |
40 |
23 |
140
|
Розрахунок параметрів режиму способів зварювання у захисних газах плавким електродом
Основними параметрами режиму зварювання являються:
-діаметр електрода dе ;
-сила зварювального струму Ізв ;
-напруга на дузі U д ;
-швидкість зварювання V зв ;
-швидкість подачі зварювального дроту V под ;
-питомі витрати захисного газу;
-виліт електрода.
Діаметр зварювального дроту вибирається в залежності від товщини металу, що зварюється, для стикових швів та від катету шва для кутових швів. При збільшенні величини діаметру зварювального дроту підвищується розбризкування електродного металу, погіршується формування та якість зварного шва.
Сила зварювального струму розраховується за формулою:
Напруга на дузі розраховується за формулою:
Швидкість зварювання розраховується за формулою:
де – коефіцієнт наплавлення,16,5 г/А·год,
І зв – сила зварювального струму,380 А,
Fн - площа поперечного перерізу наплавленого металу,0,49 (см²),
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Визначаэмо площю поперечного перерізу
;
де К-– катет зварного шва, К= 8,мм;
ширина шва;
q- висота підсилення 2,мм.
Розраховуємо ширину шва
Швидкість подачі зварювального дроту розраховується за формулою:
де – коефіцієнт наплавлення, – 16,5 г/А·год,
І зв – сила зварювального струму 380, А,
- площа поперечного перерізу наплавленого металу,0,49 см²,
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Питомі витрати захисного газу алежать від діаметру зварювального дроту, впливають на якість захисту зварювальної ванни від попадання азоту та кисню з повітря.
Виліт електрода впливає на якість зварного шва. При збільшенні вильоту електрода збільшується розбризкування електродного металу, погіршується захист зварювальної ванни, формування та якість зварного шва. Значення вильоту електрода знаходиться в табл.
Розраховані параметри режиму зварювання заносимо до таблиці
Таблиця 2.1 – Параметри режиму напівавтоматичного зварювання в захисному газі
Типз’єднання. |
Катет шва.
|
Пложення шва упросторі. |
Діаметр звароного дроту,мм. |
Силасруму, А. |
Напруга на дузі. В. |
Швидкість Зварювання, м/год |
Швидкість подачі дроту,м/год |
Т3 |
8 |
«човник»
|
|
380
|
26 |
16,6 |
406 |
2.9 Розрахунок зварювальних та електроенергії на зварювання
2.91 До основних зварювальних матеріалів відносяться: зварювальний дріт, флюс.
Витрати зварювального дроту розраховується за формулою.
де Кр, коефіцієнт, що враховує витрати зварювального дроту на вигар та розбризкування, Кр = 1,03 ÷ 1,08;
Gз.д. – витрати зварювального дроту, г;
Gн – вага наплавленого металу, г;
Розраховуємо вагу наплавленого металу
де
-
площа поперечного перерізу наплавленого
металу,97,38
см²,
l-довжина швів, 9720см;
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Витрати флюсу розраховуємо за формулою
де Кф, коефіцієнт, що враховує вагу флюсу до ваги зварювального дроту, Кф = 1,0 ÷ 1,3 ;
Gф – витрати флюсу, г;
Gз.д. – витрати зварювального дроту, 7752110 г;
2.9.2 До основних зварювальних матеріалів ціх способів зварювання відносяться: зварювальний дріт, захисний газ (вуглекислий газ та його суміш з іншими газами, аргон та його суміш з іншими газами).
Витрати зварювального дроту розраховується за формулою.
де Кр, коефіцієнт, що враховує витрати зварювального дроту на вигар та розбризкування 1;
Gз.д. – витрати зварювального дроту, г;
Gн – вага наплавленого металу, г;
Розраховуємо вагу наплавленого металу
де - площа поперечного перерізу наплавленого металу,97,38 см²,
L-довжина швів, 35032,4см;
γ – питома вага наплавленого металу, γ=7,8 г/см³.
Витрати захисного газу
Питомі витрати захисного газу вибираються при виконанні розрахунків параметрів режиму зварювання (підрозділ 2.6.).
Витрати захисного газу на виріб розраховуються за формулою:
де Qг – витрати захисного газу на виріб, л ;
qг - питомі витрати захисного газу, 20 л/хв. ;
to – час горіння дуги, хв. ;
Способи в середовищі захисного газу Ar+CO2
де L – довжина шва, 1266 м. ;
Vзв- швидкість зварювання, м/год ;
Витрати електроенергії при дуговому зварюванні розраховується за формулою.:
де Uд – напруга на дузі, 37 В;
άн – коефіцієнт наплавлення , 16,5г/А . год ;
η – К.К.Д. джерела живлення див. ;
Ки – коефіцієнт, що враховує час горіння дуги,0,6
Gн – вага наплавленого металу, кг ;
