Раздел 4 Выбор проводов для воздушных линий для радиальной сети
При радиальном варианте сети каждая ПС соединяется с источником питания (ИП) двухцепной воздушной линией. При этом каждая из двух линий должна выдерживать полную нагрузку ПС для обеспечения стопроцентного резервирования.
Выбор проводов производится в следующем порядке:
1) Рассчитывается

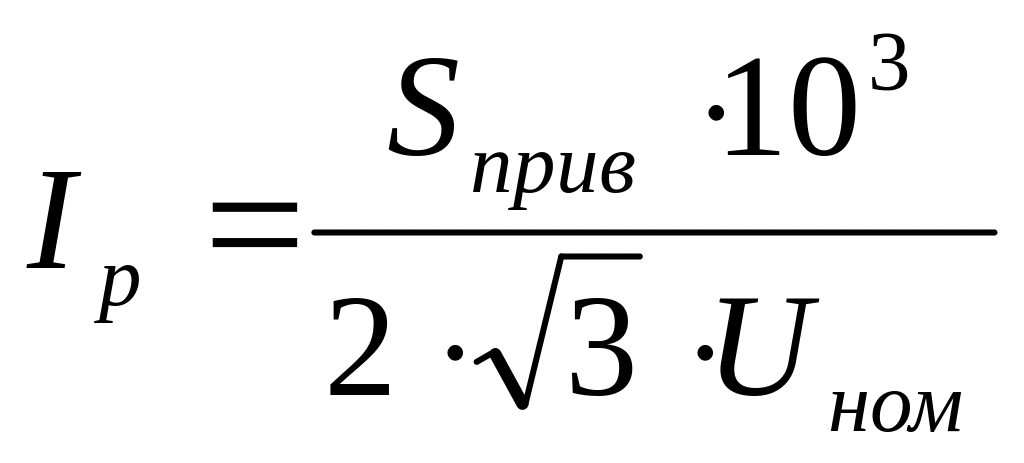

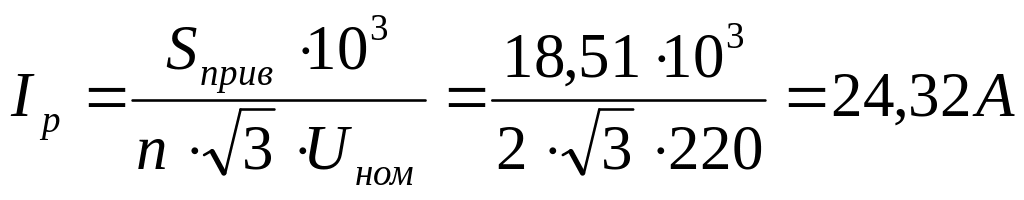

рабочий ток
где
-

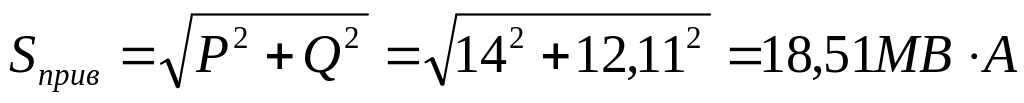

приведенная нагрузка ПС, МВ·А
-
номинальное напряжение сети, кВ
2) Рассчитывается

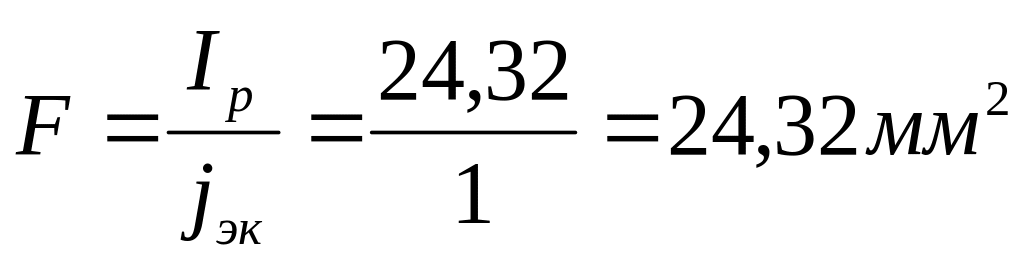

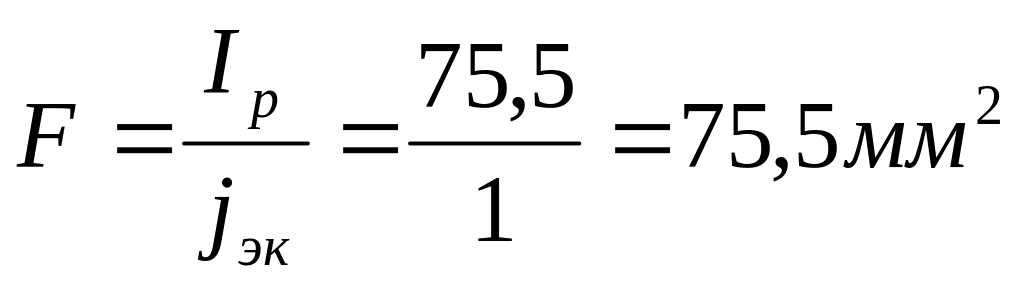

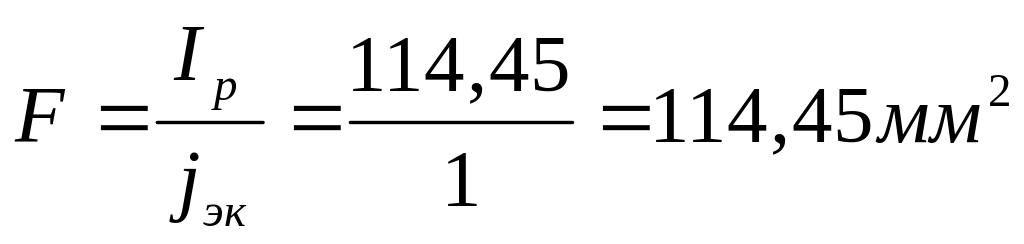

экономически выгодное сечение
где
-
рабочий ток, А
-
экономическая плотность тока, А/мм
Для неизолированных
сталеалюминевых проводов, находящихся
вне помещения и несущих нагрузку в
течение 5000 ч. в год,

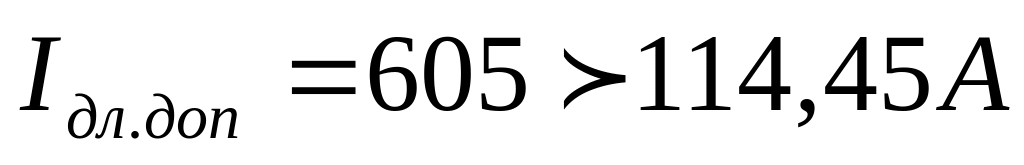

3) Выбранный провод
проверяется по нагреву
где
-
длительно допустимый ток, А
Для участка ИП-ПС1
Выбираем провод
марки АС 240/39. Для него
Для участка ИП-ПС2
Выбираем провод
марки АС 240/39. Для него
Для участка ИП-ПС3
Выбираем провод
марки АС 240/39. Для него
Технические характеристики линии
ИП-ПС1
ИП-ПС2
ИП-ПС3

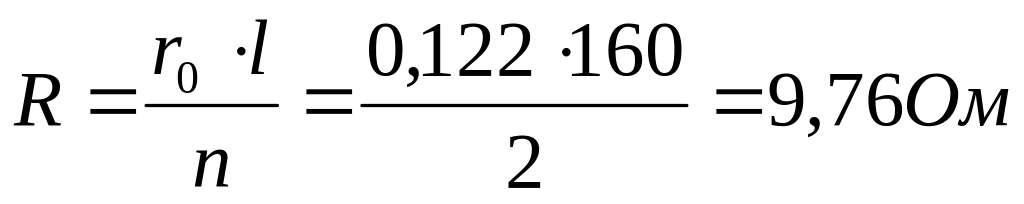

Таблица 4. Основные характеристики проводов
Линия |
Марка провода |
l, км |
r0, Ом/км |
R, Ом |
X0, Ом/км |
Xл, Ом |
b0, Ом/км |
Qb, Мвар |
ИП-ПС1 |
АС 240/39 |
136 |
0,122 |
8,29 |
0,395 |
26,86 |
2,89∙10-6 |
38,05 |
ИП-ПС2 |
АС 240/39 |
160 |
0,122 |
9,76 |
0,395 |
31,60 |
2,89∙10-6 |
44,76 |
ИП-ПС3 |
АС 240/39 |
142 |
0,122 |
8,66 |
0,395 |
28,05 |
2,89∙10-6 |
39,72 |
Раздел 5
Определение расчетных нагрузок ПС
ИП-ПС1
ИП-ПС2
ИП-ПС3
Раздел 6
Электрический расчет кольцевого варианта схемы
в режиме максимальной нагрузки
Проверка:
Точкой раздела мощностей является точка 2
Раздел 7
Выбор проводов для кольцевой сети
Для участка ИП-ПС1
Выбираем провод марки АС 240/39
Для участка ПС1-ПС2
Выбираем провод марки АС 240/39
Для участка ПС2-ПС3
Выбираем провод марки АС 240/39
Для участка ПС3-ИП’.
Выбираем провод марки АС 240/39
Технические характеристики линии
ИП-ПС1
ПС1-ПС2
ПС2-ПС3
ПС3-ИП’
Таблица 4. Основные характеристики проводов
Линия |
Марка провода |
l, км |
r0, Ом/км |
R, Ом |
X0, Ом/км |
Xл, Ом |
b0, Ом/км |
Qb, Мвар |
ИП-ПС1 |
АС 240/39 |
136 |
0,122 |
8,29 |
0,395 |
26,86 |
2,89∙106 |
38,05 |
ПС1-ПС2 |
АС 240/39 |
108 |
0,122 |
6,59 |
0,395 |
21,33 |
2,89∙106 |
30,21 |
ПС2-ПС3 |
АС 240/39 |
100 |
0,122 |
6,10 |
0,395 |
19,75 |
2,89∙106 |
27,98 |
ПС3-ИП’ |
АС 240/39 |
142 |
0,122 |
8,66 |
0,395 |
28,05 |
2,89∙106 |
39,72 |
Раздел 8

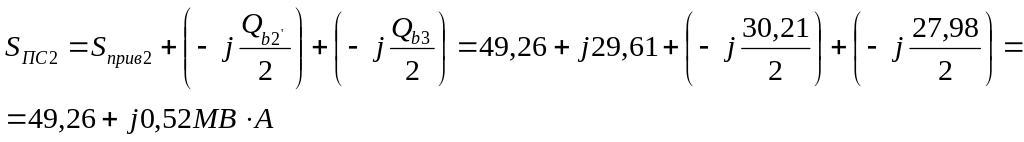

Определение расчетных нагрузок ПС для кольцевого варианта
сети с учетом половин емкостных мощностей линий

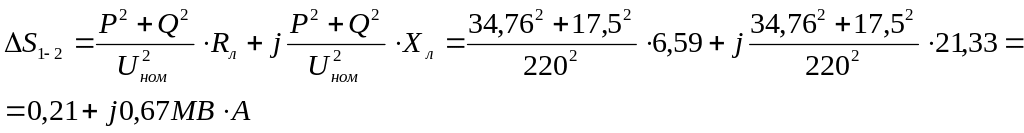

Расчёт потерь мощностей на участке сети
Раздел 9
Нахождение распределения мощностей с учетом действительных параметров линий
Проверка
Расход |
Приход |
Расход |
Приход |
224,63 |
225,76 |
36,59 |
37,28 |
|
|
|
|
Раздел 10
Расчет нагрузок ПС в минимальном режиме
для радиальной схемы
Для ПС1
Для ПС2
Для ПС3
Раздел 11

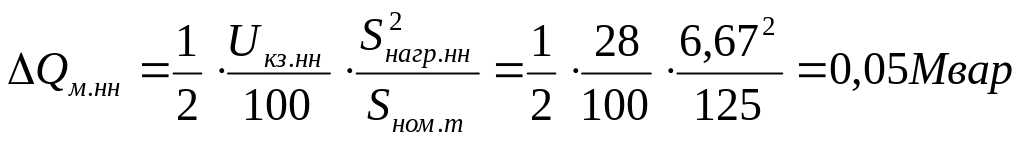

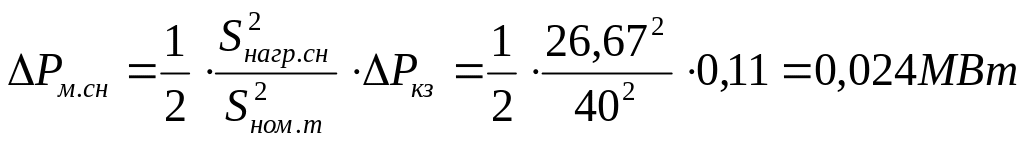

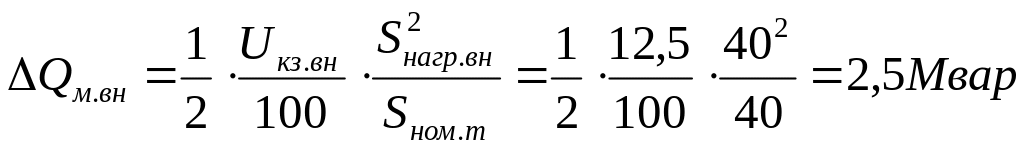

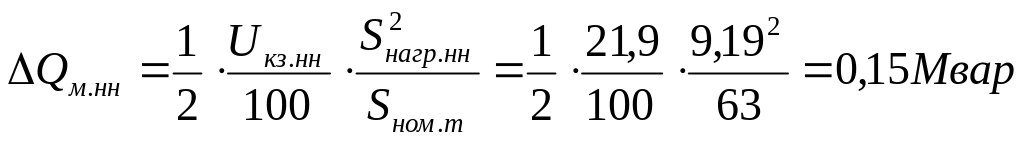

Расчет потерь мощности в трансформаторе
ПС1
ПС2
ПС3

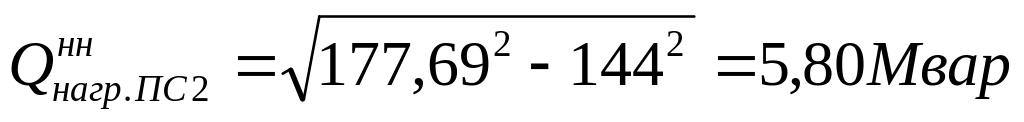

Расчёт реактивных мощностей нагрузок
Реактивные мощности нагрузок
№ПС Мощность |
1 |
2 |
3 |
|||
НН |
СН |
НН |
СН |
НН |
СН |
|
|
4,52 |
19,84 |
5,80 |
11,63 |
2,91 |
33,43 |
