Особенности построения чертежей конструкций двухшовных юбок, расширенных или зауженных книзу (рис. 11)

Конструкции расширенных и зауженных книзу юбок разрабатывают на основе чертежей прямых юбок, построенных как описано выше, без расширения по линии низа.

Для получения двухшовных юбок, расширенных книзу, и без излишней свободы по бедрам (см. рис. 11,а) берут следующие величины расширения по боковому шву на горизонтали Н:

H₂Н₂₁ = H₂H₂₂ = 2,0 ÷ 7,0 см (при нормальной длине),

где 2,0 ÷ 3,0 см берут при плоских боках,

4,0 ÷ 5,0 см - при нормальных боках,

6,0 ÷ 7,0 см - при выпуклых боках.

Точки Н₂₁ и Н₂₂ соединяют с точкой Б₂ прямыми линиями следя за тем, чтобы эти линии плавно переходили в стороны боковой вытачки.

Длину боковых линий от точки Б₂ вниз уравнивают с длиной отрезка Б₂Н₂

Б₂Н₂₁' = Б₂Н₂₂' = Б₂Н₂.

Линии низа заднего и переднего полотнищ проводят, плавно соединяя точки H₂₁' и Н₂₂' с горизонталью Н.

У зауженных книзу по боковым швам юбок (см. рис. 11,б) ширину полотнищ внизу уменьшают относительно ширин на уровне бедер на 1,0 ÷ 3,0 см

Н₂Н₂₁ = Н₂Н₂₂ = 1,0 ÷ 3,0 см.

Большее значение книзу получают за счет конического расширения полотнищ в верхней части.

Точки Н₂₁ и Н₂₂ соединяют прямыми линиями с точкой Б₂, следя за плавностью перехода нижних частей боковых линий в верхние.

Линию низа оформляют в лекалах при совмещенных боковых линиях.

Рекомендации по конструированию конических юбок

Общая характеристика форм и конструкций конических юбок

В основе чертежей конструкций конических юбок лежит часть круга (сектор): чаще всего от 1/8 до 1/2 круга (на половину изделия). Середины юбки сзади и спереди являются радиусами, а исходные линии талии, бедер, низа - дугами (рис .12-15).

Характеристикой конструкций, используемой при построении чертежей, служит коэффициент К, зависящий от того, какую часть круга занимает чертеж конструкции

К = ,

где α - центральный угол, образуемый серединами заднего и переднего полотнищ юбки.

α

α

Рис. 12

α

Рис. 13

α

Рис. 14

α

Рис. 15

Величины коэффициента К и общая характеристика форм и конструкций различных видов конических юбок (наиболее различных и часто проектируемых) приведены в табл. 13.

Таблица 13

Некоторые характеристики конструкций конических юбок основных разновидностей

Условное наименование разновид­ности конических юбок	Коэффициент К	Угол α, град	Часть круга, занимаемая половиной юбки
"Клеш"	1,4	41°	0,11
"Большой клеш"	1,2	48°	0,13
"Малый колокол"	1,0	57°	0,16
"Средний колокол"	0,9	64°	0,18
"Большой колокол"	0,8	72°	0,2
"Полусолнце"	0,64	90°	0,25
"Солнце"	0,32	180°	0,5

Следует отметить, что наиболее широкие конические юбки ("солнце" и "полусолнце") предпочтительны для фигур с тонкой талией, причем разница измерений С_б и С_т не имеет большого значения. Менее широкие конические юбки предпочтительны для фигур с большой разностью (С_б - С_т), при этом обхват талии не столь важен.

Построение чертежей конструкций конических

юбок основных разновидностей (см. рис. 12-15)

Для построения чертежей конструкций конических юбок в зависимости от их разновидностей используют следующие измерения фигур:

для юбок "солнце", "полусолнце" и "колокол" (любой) - С_т, Д_и, Д_сз, Д_сб, Д_сп;

для юбок "клеш" и "большой клеш" - те же измерения, а также С_б и У_б.

Кроме того, для юбок группы "колоколов" и особенно клешевой группы ("клеш" и "большой клеш") требуется учет некоторых особенностей телосложения. К таким особенностям телосложения относятся: тип фигуры, наличие и степень излишней выпуклости ягодиц, наличие наполненности в области талии.

Рекомендации по определению прибавок и припусков, в зависимости от которых устанавливается ширина изделия, приведены ниже по ходу изложения последовательности построения чертежа.

Построение сетки чертежа

Проводят вертикаль, являющуюся серединой заднего полотнища, ставят на ней точку 0 и определяют уровень исходной дуги (линии талии или бедер) в зависимости от разновидности юбки.

Для юбок "солнце", "полусолнце" и "колокол" (любой) от точки 0 вниз откладывают отрезок ОТ, определяющий положение линии талии сзади (см. рис. 12-14),

ОТ = К (С_т + П_т + П_пос),

где П_т- прибавка на свободу облегания по талии для пояса (корсажа), равная 0,5 ÷ 1,0 см;

П_пос - припуск на посадку (или вытачки) по талии, назначение и величина которого зависят от разновидности юбки, т.е. от степени расширения юбки книзу.

Для юбок "солнце" и "попусолнце" припуск П_пос имеет технологическое значение, дается на посадку юбки при притачивании пояса и равен 0,5 ÷ 1,0 см.

Для юбок группы "колоколов" припуск П_пос имеет технологическое и конструктивное значение, т.е. он должен обеспечивать необходимую ширину изделия на участке, расположенном несколько ниже талии. Общая величина припуска для данной группы юбок равна:

0,1(С_б - С_т) при К = 0,8,

0,15(С_б - С_т) при К = 0,9,

0,2(С_б - С_т) при К = 1,0,

но не должна быть менее 1,0 см. Для фигур с наполненностью в области талии припуск П_пос дополнительно увеличивают на величину до 1,0 см (в зависимости от степени наполненности).

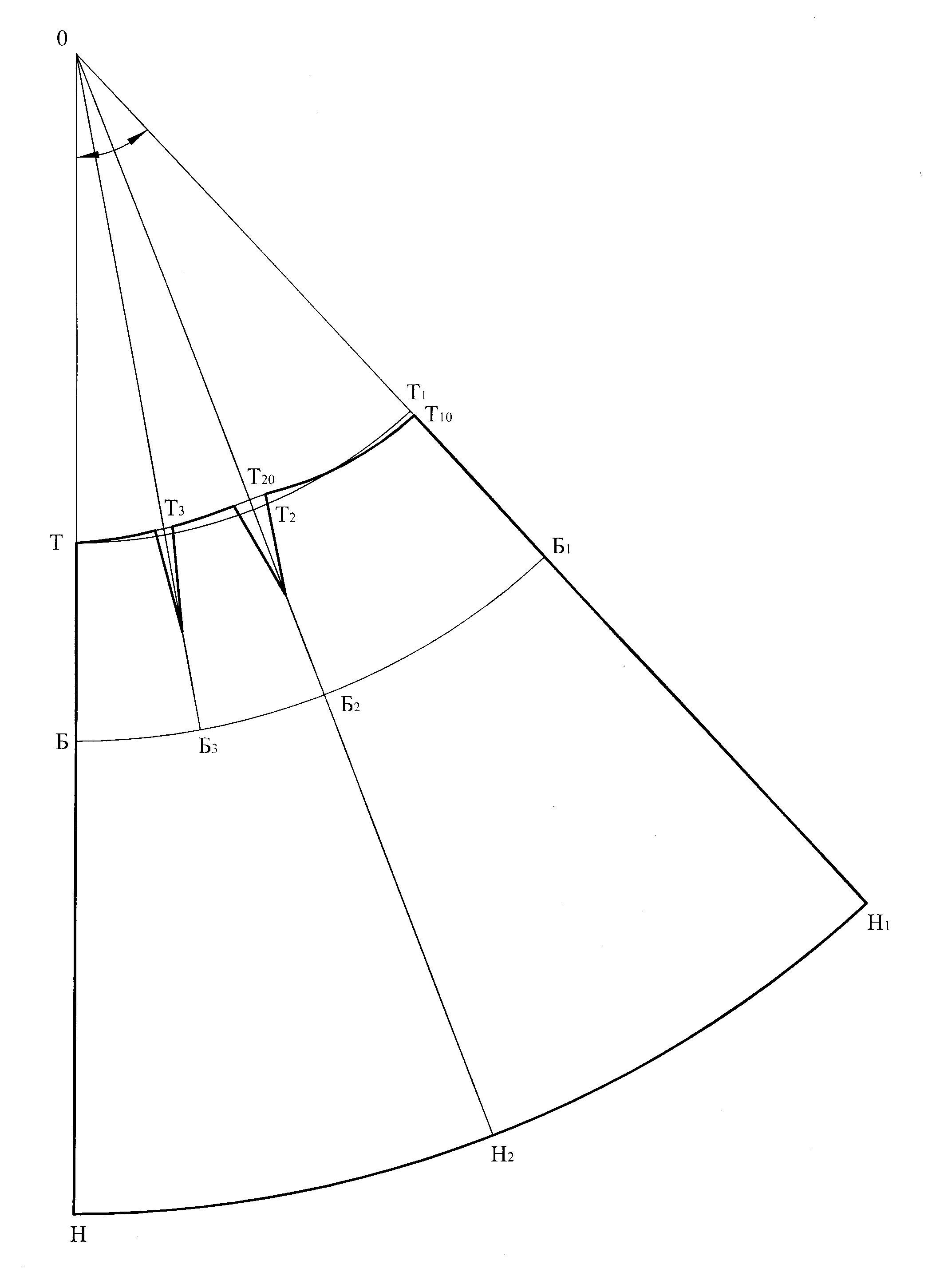

В юбках "клеш" и "большой клеш" от точки 0 вниз откладывают отрезок ОБ, определяющий положение линии бедер (см. рис.15),

ОБ = К (С_б + П_б).

Прибавку П_б можно принять равной примерно 8,0 см при К = 1,2 и 5,0 см при K = 1,4 для фигур с разностью измерений С_б и С_т около 15,0 см. Для фигур с меньшей разностью (С_б - С_т) прибавку П_б увеличивают на 1,0 ÷ 3,0 см, для фигур с большей разностью - уменьшают на эти же величины. Кроме того, для фигур с наполненностью в области талии прибавку П_б дополнительно увеличивают па 1,5 ÷ 3,0 см.

Для юбок "клеш" и "большой клеш" от точки Б вверх откладывают отрезок ТБ, определяющий уровень линии бедер (см. рис. 15):

ТБ = У_б (для индивидуальных фигур),

ТБ = 19,5 см ± а (для типовых фигур),

где величина 19,5 см соответствует типовым фигурам второй полнотной группы с ростом 158 см, а свободный член "а" - изменению отрезка для фигур других полнот и ростов, определяемому из того расчета, что с увеличением (уменьшением) роста и полноты на один интервал отрезок ТБ увеличивается (уменьшается) примерно на 0,5 см.

Для всех изделий от точки Т вниз откладывают длину юбки

ТН = Д_и.

Из точки О, как из центра, радиусами ОТ, ОБ (при наличии такового) и ОН вправо от вертикали ОН проводят дуги.

Для юбок "солнце", "полусолнце" и "колокол" (любой) от точки Т вправо по дуге откладывают ширину юбки по линии талии (см. рис. 12-14)

ТТ₁ = С_т + П_т + П_пос,

где величины прибавки П_т и припуска П_пос те же, что и в расчете отрезка ОТ.

Для юбок "клеш" и "большой клеш" от точки Б вправо по дуге откладывают ширину юбки по линии бедер (см. рис. 15)

ББ₁ = С_б + П_б,

где величина прибавки П_б та же, что и в расчете отрезка ОБ.

Далее для всех юбок проводят среднюю линию переднего полотнища:

по прямой через точки О и Т₁ в юбках "солнце", "полусолнце" и "колокол" (пересечение с дугой Н обозначают точкой Н₁);

по прямой через точки О и Б₁ в юбках "клеш" и "большой клеш" (пересечение с дугами Т и Н обозначают точками T₁ и H₁).

Затем определяют положение линии направления бокового шва на дуге ТТ₁

ТТ₂ =

Через точки О и Т₂ проводят прямую до пересечения с дугой Н в точке Н₂. Пересечение с дугой Б в юбках клешевой группы обозначают точкой Б₂.

Определение уровней фактической лилии

талии спереди и сбоку (см. рис. 12-15)

От точки Т₁ вниз или вверх по прямой ОН₁ откладывают отрезок T₁T₁₀, определяющий на чертеже уровень талии спереди.

Для индивидуальных фигур:

Т₁Т₁₀ = Д_сз - Д_сп (при положительной величине - вниз,

при отрицательной - вверх).

Для типовых фигур:

Т₁Т₁₀ = 0,5 см (вниз).

От точки Т₂ вверх по прямой ОН₂ откладывают отрезок Т₂Т₂₀, определяющий на чертеже уровень талии сбоку.

Для индивидуальных фигур:

Т₂Т₂₀ = Д_сб - Д_сз.

Для типовых фигур:

Т₂Т₂₀ = 0,5 ÷ 1,0 см,

где 0,5 см берут для фигур 1-й и 2-й полнот, а 1,0 см - для фигур 3-й и 4-й полнот.

Точки Т, Т₂₀, Т₁₀ соединяют плавной кривой, перпендикулярной к средним и боковым линиям полотнищ юбки.

Контроль и распределение припуска на посадку или вытачки по линии талии

Измеряют кривую ТТ₂₀Т₁₀ и определяют получившуюся в результате описанных выше построений суммарную величину посадки и растворов вытачек по талии (ΣВ):

ΣВ = ТТ₂₀Т₁₀ - (С_т + П_т).

Если в юбках "солнце" и "полусолнце" ΣВ оказалась менее 0,5 см, то линию талии удлиняют на недостающую величину (Δl_т) для обеспечения указанной минимальной посадки. С этой целью средние линии обоих полотнищ параллельно переносят но внешние стороны на величину каждую (см. рис. 12,б).

На этом заканчивается построение юбок "солнце" и "полусолнце". Посадку по талии в этих юбках распределяют равномерно.

В юбках группы "колоколов" величина ΣВ должна быть не менее 1,0 см, в противном случае линию талии удлиняют на недостающую величину Δl_т путем параллельного переноса средних линий обоих полотнищ во внешние стороны на величину (см. рис. 13), но чаще всего в юбках рассматриваемой группы величина ΣВ бывает больше 1,0 см.

При величине ΣВ не более 1,5 ÷ 2,5 см (соответствующие для сухих и мягких тканей) по талии проектируют только посадку (см. рис. 13), распределяя ее неравномерно: 1/3 ΣВ приходится на переднее полотнище и 2/3 ΣВ на заднее; причем, над более выпуклыми местами (сзади, сбоку, спереди) производится концентрация посадки.

При величине ΣВ более 1,5 ÷ 2,5 см (в зависимости от свойств ткани) проектируют посадку до 1,0 см (в зависимости от наполненности фигуры в области талии) и боковую вытачку с раствором остаточной величины. Проектирование посадки такое же, как и в отсутствие боковой вытачки. Подобный пример проиллюстрирован на рис. 14.

В юбках клешевой группы ("большой клеш" и "клеш") по талии в зависимости от величины ΣВ проектируют посадку и боковую вытачку или посадку и две вытачки боковую и заднюю (см. рис. 15).

В изделиях на фигура I-го и II-го типов телосложения при любой величине ΣВ посадку проектируют в 1,0 ÷ 2,0 см в зависимости от наполненности фигуры в области талии и распределяют эту посадку в традиционном соотношении: 1/3 - на переднее полотнище, 2/3 - на заднее. На фигуры III-го типа телосложения (с выступающими ягодицами) общую посадку и посадку на заднем полотнище дополнительно увеличивают по сравнению с указанной на 0,5 ÷ 1,0 см (в зависимости от степени излишней выпуклости ягодиц и от свойств ткани).

Остаток величины ΣВ (за вычетом установленной посадки), если он не более 3,0 см, заключают в боковую вытачку. В противном случае этот остаток распределяют между боковой и задней вытачками следующим образом. Для фигур I-го и II-го типов телосложения боковую вытачку делают около 3,0 см, а остальную величину заключают в заднюю вытачку. Для фигур III-го типа телосложения вытачки, определенные по этим рекомендациям, корректируют: заднюю вытачку увеличивают на 0,5 ÷ 1,0 см, боковую уменьшают на такую же величину.

Построение вытачки и оформление линии

талии при наличии вытачек (см. рис. 14,15)

Для построения боковой вытачки от точки Т₂₀ в обе стороны перпендикулярно прямой ОБ₂ откладывают по половине раствора. Длина вытачки равна 8,0 ÷ 12,0 см: большая длина вытачки соответствует большему ее раствору: более низкому уровню выступания бедер сбоку. Вытачку оформляют плавными, слегка выпуклыми кривыми.

Для определения положения задней вытачки от точки Б вправо по дуге ББ₁ откладывают отрезок ББ₃:

ББ₃ = 0,5 ББ₂.

Через точки О и Б₃ проводят прямую, пересечение ее с линией талии обозначают точкой Т₃.

В обе стороны от точки Т₃ по линии талии откладывают по половине раствора вытачки. Длина вытачки равна 8,0 ÷ 10,0 см.

Стороны задней вытачки оформляют прямыми линиями для большинства фигур и слегка выпуклыми кривыми для фигур с заметной наполненностью сзади-сбоку у талии.

Окончательно линию талии оформляют плавной вогнутой кривой - в лекалах, при закрытых вытачках.
