Введение

Технический процесс в бурении во многом определяется эффективностью работы бурового оборудования и инструмента. Надёжность бурового оборудования, ресурс отдельных его узлов и ремонтопригодность существенно влияют на эффективность использования календарного времени буровыми бригадами. При проектировании новых буровых установок для повышения общего уровня их надёжности и сокращения объёма ремонтных работ необходимо стремиться к созданию равнопрочных узлов оборудования с периодической заменой отдельных быстроизнашивающихся деталей.

При выполнении расчётов на прочность и выносливость важно правильно определить величины действующих нагрузок. При проектировании новых деталей и организаций изготовления запасных частей. Важное значение имеет оптимальный выбор материала и упрочняющей обработки. В процессе создания новой буровой техники должны учитываться эксплуатационные требования к каждому конкретному узлу.

Ежегодно увеличиваются объёмы и средние глубины бурения скважин, что предъявляет повышенные требования к производительности бурового оборудования, ресурсу его работы и качеству выполнения операций.

В данной курсовой работе спроектирован комплекс для механизации спуско-подъёмных операций буровой установки для эксплуатационного бурения на нефть и газ в условном диапазоне глубины бурения от 600 до 1250 метров при двухколонной конструкции скважины и при номинальной длине свечи 18 м.

В том числе произведены расчеты сил, действующих на элементы спуско - подъёмного комплекса: талевую систему, буровую лебедку, талевый канат, кронблок, буровой крюк, элеватор и механизм для крепления неподвижной ветви талевого каната.

!!!!!Ось талевого блока(проверяем на изгиб)-третий чертеж!!!!!!

1.Информационный обзор

В комплексе для механизации спускоподъемных операций стационарной буровой установки входят: Буровая вышка, талевая система, элеватор, буровая лебёдка, талевый канат, кронблок, буровой крюк, механизм для крепления неподвижной ветви талевого каната, талевый блок.

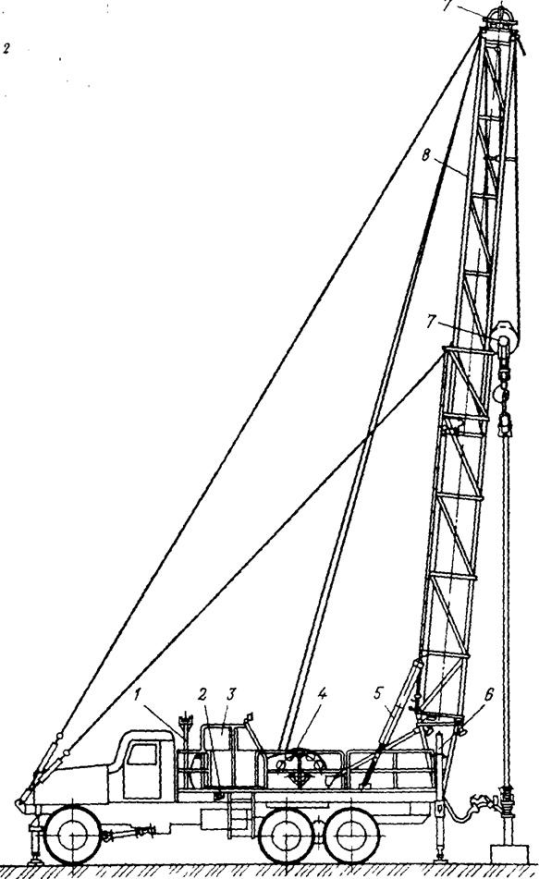

Рисунок 1- Мобильная Буровая установка для бурения скважин на суше

Талевая система предназначена для подъёма и спуска бурильных колонн при выполнений СПО и поддержания на весу бурильной колонны при бурении или проработки ствола скважины. Она также необходима при спуске обсадных колонн и выполнений некоторых монтажно-демонтажных работ на буровой.

Талевая система преобразует вращательное движение подъёмного барабана буровой лебёдки в поступательное движение крюка с подвешенной на нём бурильной или обсадной колонной. Одновременно они выполняют функцию полиспаста, значительно уменьшая натяжение ведущей ветви талевого каната на барабане лебёдки. Этим достигается снижение вращательного момента на подъёмном валу и всех нагрузок на лебёдку и силовой привод.

Основной показатель технической характеристики талевой системы - их грузоподъёмность, в соответствии с которой ими комплектуется различные буровые установки. Важными показателями является диаметр талевого каната и диаметр шкивов блоков. Эти показатели во многом определяют прочность и долговечность канатов.

Талевая система представляет собой полиспастный механизм, который состоит из кронблока, установленного на вышке или мачте, талевого блока, талевого каната.

Талевый блок - подвижный элемент талевой системы, который предназначен для подъема и поддержания на весу тяжелого бурового инструмента, служит для проведения спускоподъемных операций с целью замены изношенного долота, спуска, подъема и удержания на весу бурильных колонн при отборе керна, бурильных или других работах в скважине, а также для спуска обсадных труб. Талевый блок подвешивается к кронблоку на талевом канате и соединяется с бурильными или обсадными трубами с помощью вертлюжной скобы, крюка или элеватора.

Талевый канат- средство передачи гибкой связи между буровой лебедкой и подъемным крюком, подвешенным к талевому блоку.

Кронблок - неподвижная часть талевой системы, монтируемая в верхней части вышки или мачты. Имеет несколько свободно вращающихся на осях канатных роликов, воспринимающих нагрузку от талевого блока.

Кронблок, представляющий неподвижную группу шкивов, установлен на наголовнике вышки. К нему посредствам талевого каната (оснастки) подвешен подвижный талевый блок, к которому на штоке подвешен крюк.

От кронблока один конец талевого каната идёт к лебёдке и закрепляется на её барабане. Эту ветвь каната принято называть ведущей. Другой конец от кронблока идёт к специальному устройству, неподвижно закрепляющему канат на основании вышки. Эту ветвь каната называют неподвижной. В талевых системах буровых установок число шкивов кронблока всегда на единицу больше, чем у талевого блока.

Элеватор- инструмент, которым осуществляется захват трубы или штанги при ее подъеме, спуске или удержании на весу. Элеватор подвешивается к крюку талевой системы при помощи серьги или штропов. Элеваторы бывают створчатые, корпусные и автоматические.

Буровая лебёдка – основной агрегат спускоподъемного комплекса буровой установки. Она предназначена в основном для создания тягового или тормозного усилия в ведущей ветви талевого каната. Лебёдка необходима для подъёма и спуска бурильной колонны, ненагруженного элеватора, спуска обсадных колонн, удержания на весу неподвижной колонны или медленного её спускания при подаче долота на забой в процессе бурения или расширения скважины. Катушечный вал и пневмораскрепитель лебёдки часто используют для свинчивания и развинчивания резьбовых соединений бурильных и обсадных труб. Лебёдка применяется для подтаскивания и подъёма труб, грунтоносок и других грузов, а также при монтаже буровых вышек и оборудования на них.
