9.Расчёт элеватора
Элеваторы применяют для подвешивания на талевой системе или столе ротора бурильных труб. Элеваторы бывают створчатые, корпусные и автоматические. Створчатый элеватор состоит из двух шарнирно соединённых между собой створок с рукоятками. В каждой створке имеетмя проушина для штропа с запирающим устройством против его самопроизвольного выпадения. Створчатые элеваторы применяются при небольшом весе бурильной колонны.
Корпусной элеватор состоит из массивного литого или кованного корпуса с проушинами для штропов , дверцы и замка с пружиной. При ударе дверцы о корпус замок автоматически закрывается. Под нагрузкой элеватор не может самопроизвольно открыться, так как защёлка прижимается посадочной поверхностью муфты трубы.
В процессе эксплуатации посадочная поверхность корпуса и дверок изнашивается. Защёлки и пальцы шарнира дверок также изнашиваются и при ремонте элеватора заменяются новыми. Посадочные поверхности корпуса и дверок можно восстановить наплавкой сварочной проволокой под слоем флюса с последующей проточкой до номинальных размеров.
Расчёт на прочность[2,
стр. 281-282] элеватора заключается в расчёте
дверок и проушин для штропов. Нагрузка
Р=5633 кН, рассчитанная ранее, распределяется
на корпус и дверцы элеватора пропорционально
центральным углам обхвата

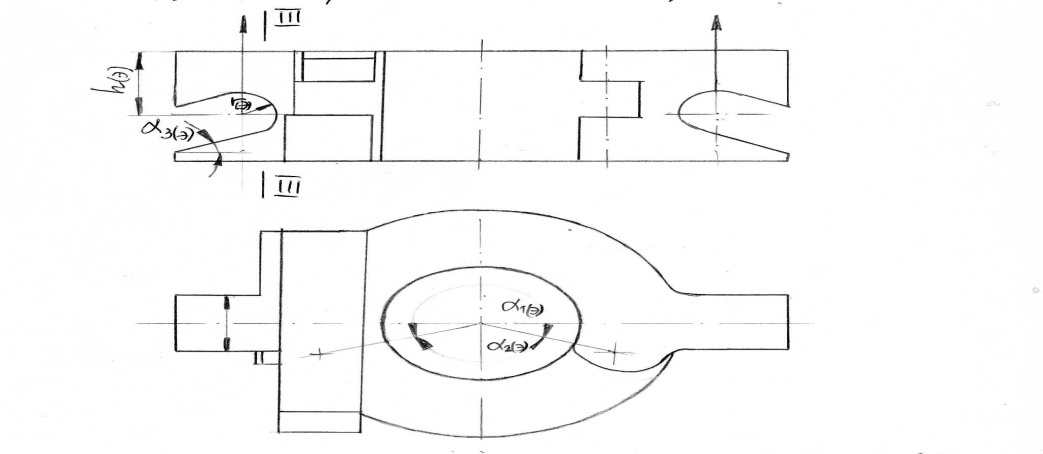

(рис.14).
Если нагрузки на корпус и дверки
обозначить соответственно Р1э и
Р2э, то при
Р1э=Р
Р2э=Р
Рис.14 К расчту проушин элеватора на прочность.
Дверку
в сечении I-I
(рис.15) можно рассчитать на изгиб как
балку на двух опорах.
Рис.15 К расчёту дверки элеватора на прочность.
Зададимся размерами:
а(э)=0,05м; с(э)=0,06; lэ=0,224м;nэ=0,1м;
h1(э)=0,3м; d(э)=0,15м;
r(э)=0,1м;
;
В(э)=0,2м; hэ=0,4м;
b(э)=0,114м.
Тогда напряжение изгиба в сечении I-I составит:
.
Необходимо ещё рассчитать реакции опоры R 1(э) и R2(э).
Возьмём сумму моментов всех сил относительно опоры 1
Откуда определим
реакцию опоры
:
Возьмём сумму моментов относительно опоры 2:
Откуда найдём реакцию
опоры
:
Теперь найдём
Материал изготовления
элеватора низкоуглеродистая легированная
хромом и никелем сталь 20ХН с пределом
прочности
Предел
прочности при изгибе для этой стали
составит
=0,6,
Тогда запас прочности дверки элеватора на изгиб в сечении I-I составит:
,
чего явно достаточно.
Аналогично рассчитываем сечение II-II:
МПа.
Коэффициент запаса прочности дверки элеватора на изгиб в сечении II-II составит:
,
чего явно достаточно.
Проушина элеватора рассчитывается на изгиб по сечению III-III (рис. 14).
Изгибающий момент в этом сечении составит:
кН·м
Момент сопротивления этого сечения составит:
м3.
Тогда напряжение изгиба этого сечения составит:
Запас прочности проушины на изгиб составит:
,
чего явно достаточно.
Рассчитанный элеватор предназначен для захвата и удержания труб диаметром 114мм, что обуславливает размер вэ (рис.15). Больший диаметр не войдет в створ элеватора, меньший будет «ходить» внутри него, а если диаметр упорной муфты меньше, то и вовсе выскочит.
Полученные коэффициенты запаса прчности все велики , что наводит на мысль о рациональности выбранных размеров элеватора. С этим элементом СПК непосредственно работают люди и при окончательном проектировании его размеры должны быть доведены до минимално допустимых. Это снизит затраты сил работающих при его манипуляции и увеличит безопасность работы. Здесь же, в рамках курсового проекта, проведенного расчета на прочность вполне достаточно.
