2.1.2. Тормозные устройства

2.1.2.1. Общие сведения

Тормозные устройства, применяемые в буровых машинах и механизмах, по назначению делятся на основные и вспомогательные. Основные предназначены для остановки машин и механизмов и приводятся в действие в конце движения либо при длительных перерывах в работе, вспомогательные же — для длительного торможения с целью снижения скорости движения. В качестве основных тормозов в буровых машинах и механизмах используются фрикционные тормозные устройства, которые подразделяются на ленточные и колодочные.

В ленточном тормозе рабочий элемент — гибкая лента с фрик­ционными накладками, которые прижимаются к тормозному шкиву при угловом смещении одного из концов ленты. В колодочном тормозе рабочий орган — колодки, которые при встречном линейном смещении прижимаются к наружной поверхности тормозного барабана. В буровых машинах в качестве вспомогательных используются гидродинамические и электрические тормозные устройства.

Тормоз следует устанавливать на быстроходных валах машины, испытывающих наименьший вращающий момент, что позволяет уменьшить размеры тормоза, зависящие от необходимого тормозного момента. Замыкание и размыкание тормозных устройств осуществляется посредством механического, пневматического и электрического приводов, снабженных ручным либо автоматическим управлением. Автоматическое управление обеспечивает остановку в аварийных ситуациях.

2.1.2.2. Ленточный тормоз буровой лебедки

Ленточный тормоз — основной тормоз буровой лебедки. Он предназначен для остановки и удержания в неподвижном состоянии бурильной колонны и другого инструмента, спускаемых и поднимаемых из скважины. Ленточный тормоз при необходимости может быть использован в качестве вспомогательного. Например, в случаях отказа или недостаточного тормозного момента вспомогательного тормоза лебедки для снижения скорости спуска колонны труб в скважину используется ленточный тормоз. При отсутствии регулятора подачи долота ленточный тормоз служит для поддержания осевой нагрузки на долото и подачи бурильной колонны по мере углубления забоя скважины.

Согласно ГОСТ 12.2.041-79, к ленточным тормозам предъявляются следующие требования:

• тормозной момент должен быть достаточным для надежного удержания в неподвижном состоянии колонны труб наибольшей массы, соответствующей допускаемой грузоподъемности лебедки;

• привод тормоза должен обеспечить плавное регулирование тормозного момента и мягкую посадку на стол ротора спускаемой в скважину колонны труб;

• тормоз должен растормаживаться одновременно с включением привода лебедки;

• температура на поверхностях трения фрикционной пары не должна превышать допускаемой температуры нагрева материалов, используемых в тормозной паре;

• конструкция тормоза должна исключать самопроизвольное торможение и растормаживание и обеспечить легкость управления, удобство и доступность осмотра, регулирования и замены износившихся деталей и узлов.

В буровых лебедках в качестве основного используется двухленточный тормоз, обладающий важными преимуществами по сравнению с одноленточным. В первую очередь следует отметить надежность двухленточного тормоза, сохраняющего работоспо­собность при отказе одной из лент. Распределение тормозного момента на два шкива позволяет вдвое уменьшить контактные давления и, следовательно, повысить долговечность тормозных шкивов и колодок.

Р ассмотрим в качестве примера один из ленточных тормозов буровой лебедки (рисунок 2.4).

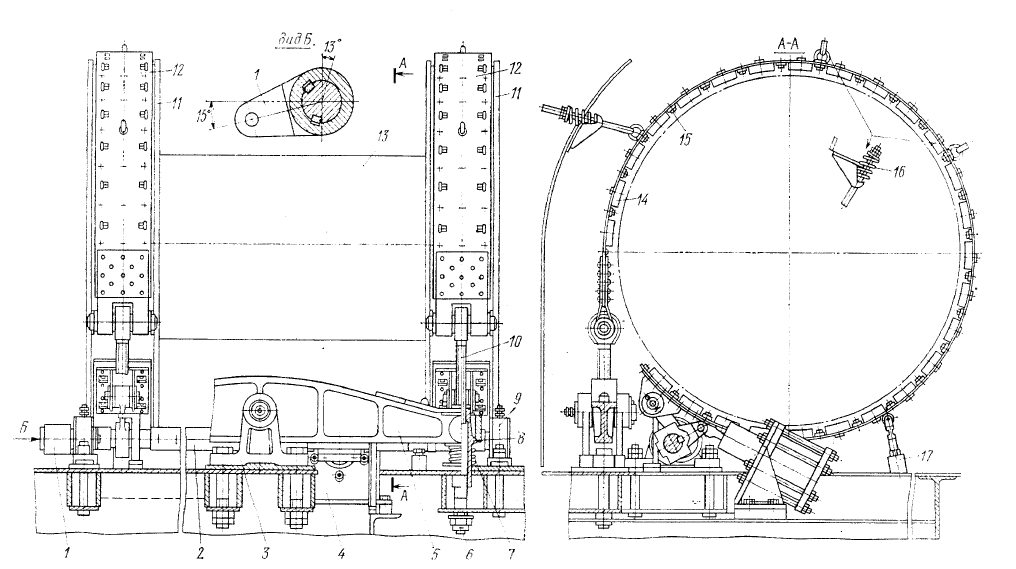

Рисунок 2.4. Ленточный тормоз буровой лебедки

Тормозные ленты 12 изготовляются из стального листа толщиной 6—10 мм, изогнутой по диаметру тормозных шкивов 11 барабана 13 лебедки. Ширина ленты выбирается в зависимости от используемых колодок, ширина которых по стандарту составляет 220—260 мм. Длина ленты рассчитывается по диаметру и углу обхвата (270—340°) тормозного шкива с учетом толщины накладок. Лента по длине имеет отверстия для крепления накладок 14 и снабжена концевыми проушинами для соединения с валом 2 и балансиром 5 тормоза.

Между колодками с зазором 1,7 — 4,2 мм установлены дистанционные планки 15, способствующие плотному и равномерному прилеганию колодок к поверхности тормозных шкивов. Равномерность радиального зазора между тормозными накладками и шкивом по дуге обхвата регулируется пружинными оттяжками 16 и опорными роликами 17. Одновременно пружинные оттяжки служат для отвода ленты от шкива при растормаживании лебедки. Тормозные шкивы и диски барабана 13 между собой соединяются на скользящих посадках.

Балансир 5 служит для выравнивания натяжения тормозных лент и представляет собой стальной равноплечий рычаг. Балансир поворачивается на оси, установленной в стойке 3, которая крепится болтами к раме 4 лебедки. К балансиру посредством болтов 10 и резьбовых стаканов 8 присоединяются набегающие концы тормозных лент. Болт имеет ушко для соединения с тормозной лентой и резьбу для навинчивания стакана. При проворачивании стакана болт перемещается по резьбе и регулирует радиальный зазор между шкивом и тормозными накладками, образующийся в разомкнутом тормозе. Если зазоры отрегулиро­ваны неодинаково, балансир поворачивается на своей оси и опу­скает конец ленты, которая охватывает тормозной шкив с большим зазором. В результате этого достигается одновременное затягивание тормозных лент с одинаковым усилием

Угол поворота балансира возрастает с увеличением разности радиальных зазоров на шкивах тормоза. Если зазоры на каждом из двух шкивов отрегулированы одинаково, то при торможении балансир сохраняет горизонтальное положение. Опоры стаканов имеют сферическую форму, обеспечивающую их самоустанавливаемость при отклонениях балансира от горизонтального поло­жения. Пружина сжатия 7 выбирает осевой зазор между балансиром и стаканом, образующийся при растормаживании.

Через отверстия в раме проходят шпильки 6, соединяющиеся на резьбе со стаканами балансира. На хвостовики шпилек навинчены аварийные гайки,

воспринимающие натяжение ленты при обрыве либо чрезмерном радиальном зазоре одной из лент тормоза. Аварийные гайки завинчиваются с осевым зазором относительно нижней опорной плиты на раме лебедки. Величина зазора зависит от свободного хода ленты и не должна превышать допускаемого значения. При чрезмерном зазоре торможение лебедки одной лентой становится невозможным, так как после выбора свободного хода тормозные накладки не будут прижаты к шкиву. Поэтому перемещение набегающего конца ленты ограничивается зазором между аварийной гайкой и опорной плитой рамы, допускаемую величину которого по требованиям безопасности следует постоянно контролировать в процессе эксплуатации лебедок.

Привод ленточного тормоза состоит из коленчатого вала 2, установленного на радиальных сферических подшипниках, корпуса 9 которых закреплены на раме лебедки. Шатунные шейки коленчатого вала посредством тяг соединяются со сбегающими концами тормозных лент. Обойма тяги надевается на вал и уста­навливается на полувтулках из антифрикционных материалов. Согласно требованиям безопасности (ГОСТ 12.2.041—79), конец тормозной рукоятки при замкнутом тормозе должен отстоять от пола площадки бурильщика на расстоянии не менее 80 — 90 см, а прикладываемое к рукоятке мускульное усилие не должно превышать 250 Н.

Увеличение угла поворота рукоятки при замыкании тормоза свидетельствует о чрезмерном радиальном зазоре между тормозными накладками и шкивами, вызванном их износом в процессе эксплуатации. Для восстановления нормального положения рукоятки при замыкании тормоза необходимо уменьшать образовавшийся зазор путем подтяжки тормозных лент резьбовыми стаканами балансира. Рукоятка тормоза, как указывалось, устанавливается на конце тормозного вала либо на отдельном валу, соединяемом с тормозным валом лебедки посредством рычага 1 и механических передач.

Н а рисунке 2.5 показано устройство ручного управления тормозом, смонтированное на отдельном валу. Тормозная рукоятка 5 приварена к ступице 9 зубчатого сектора, закрепленного навалу 13 шпонкой. Вал смонтирован на сферических подшипниках 12, корпуса 10 и 15 которых закреплены болтами на отдельной плите 8. Регулируемой по длине тягой рычаг 14 соединяется с рычагом коленчатого вала, синхронно воспринимающим движения тормозной рукоятки. Рассматриваемое устройство используется для дистанционного управления ленточным тормозом буровых лебедок.

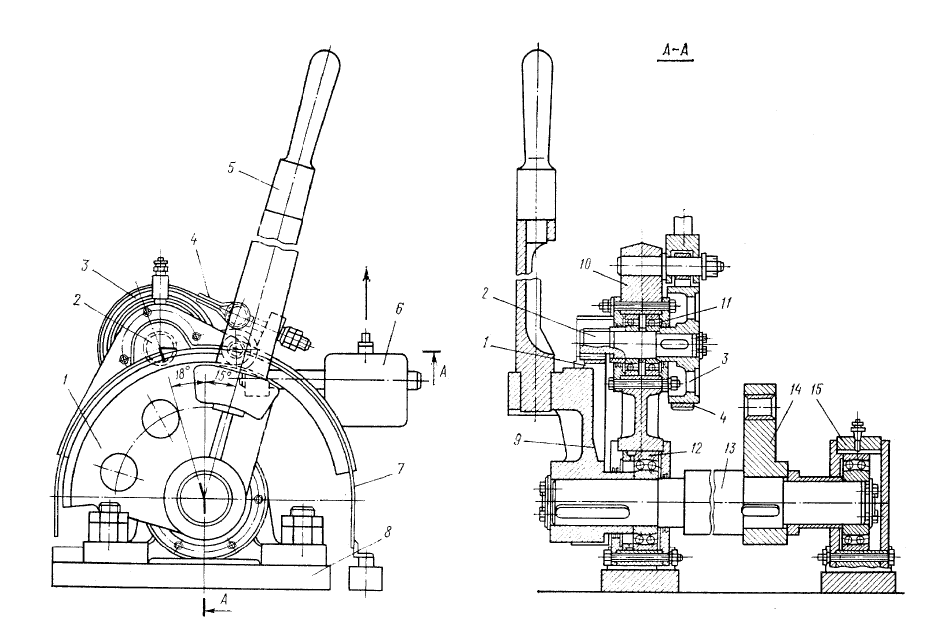

Рисунок 2.5. Устройство ручного управления тормозом

Привод тормоза снабжен стопорным устройством, состоящим из зубчатого валика 2 и тормозного шкива 3. Валик 2 устанавливается в корпусе 10 на подшипниках 11 и находится в зацеплении с зубчатым сектором 1, закрытым кожухом 7. Шкив 3 охватывается тормозной лентой 4, концы которой крепятся к рычагу с грузом 6 и образуют суммирующий ленточный тормоз. Рычаг поворачивается на оси, запрессованной в корпусе 10. Под действием момента,

создаваемого грузом 6, тормозная лента, обхватывая шкив, удерживает валик 2 и находящийся с ним в зацеплении зубчатый сектор 1 от проворота. При этом тормозная рукоятка, жестко связанная с сектором 1, фиксируется в заданном положении. Тормозная рукоятка и другие детали привода тормоза обладают достаточной жесткостью, необходимой для устранения потери хода при включении тормоза.

Исполнительный орган пневматического привода ленточных тормозов — тормозной цилиндр одностороннего действия, в котором рабочий ход поршня совершается под действием сжатого воздуха, а обратный ход — под действием пружины. Конструкции тормозных цилиндров буровых лебедок показаны на рисунке 2.6. Обычный тормозной цилиндр 12 (рис. 2.6, а) используется для оперативного торможения лебедки и состоит из поршня 1, гильзы 2, штока 5, крышек 3 и 14. Поршень уплотняется резиновой манжетой, зажатой болтами диска. Глухая крышка 14 уплотняется резиновой прокладкой и имеет коническое резьбовое отверстие для подвода сжатого воздуха в цилиндр.

Верхняя крышка 3 имеет горловину с втулкой 8 для направляющего штока поршня 1. Пружина 4 отжимает поршень в крайнее нижнее положение. Крышки тормозного цилиндра затягиваются шпильками 9 и 13. Внутри штока поршня установлена резиновая шаровая опора 11 штока 5, соединяющегося с рычагом 6 коленчатого вала 7.Тормозной цилиндр крепится к стойке 10, установленной на раме лебедки. При подаче сжатого воздуха в поршневую полость цилиндра поршень 1 под действием создаваемого усилия сжимает пружину и перемещает шток 5, который поворачивает рычаг 6 вместе с коленчатым валом 7 ленточного тормоза.

Плавность торможения достигается постепенным увеличением давления воздуха в цилиндре тормоза, обеспечиваемым краном Казанцева. При растормаживании давление воздуха в цилиндре снижается и поршень под действием пружины отводится в исходное положение. Шток 5 возвращается в исходное положение рукояткой тормоза, поворачиваемой штока поршня обеспечивает независимое управление тормозом посредством механического и пневматического приводов.

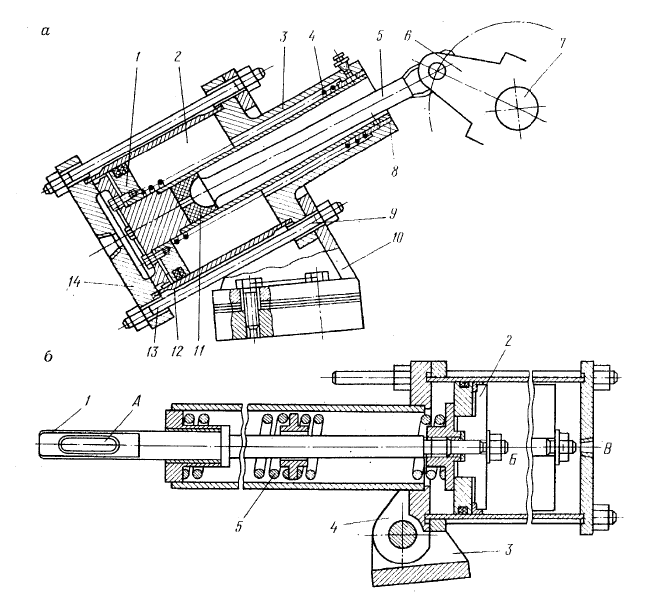

Рисунок 2.6. Пневматический тормозной цилиндр одностороннего действия

Пружинные тормозные цилиндры (рис. 2,6, б) служат для автоматического торможения лебедки. Поршень 2 соединяется со штоком 1, снабженным проушиной А для соединения с рычагом тормозного вала. В процессе нормальной работы лебедки пружины 5 постоянно сжаты под давлением воздуха, поступающего через отверстие В в полость Б цилиндра. При авариях отключается подача воздуха и давление в полости Б падает. Под действием пружины шток возвращается в исходное положение и замыкает тормоз. Плавность аварийного торможения обеспечивается дросселирующей шайбой, через которую воздух удаляется из цилиндра. Перекосы поршня и штока устраняются благодаря шарнирному креплению тормозного цилиндра 4 к стойке 3 рамы лебедки.
