Сечение внешних проводников, присоединяемых к контактам главной цепи
|
|
|
|
|
|
|
Тип выключателя |
Номинальный ток выключателя, А |
Минимальное сечение проводников, мм |
Максимальное сечение проводников, мм |
|
|
АЕ2020 |
16 |
1,5 |
4 |
|
|
АЕ2030М |
25 |
6 |
|
|
|
АЕ2040М; АЕ2040МП |
63 |
1,5 |
25 |
|
|
АЕ2040 |
6 |
|
||
|
АЕ2050МП; АЕ2050ММ |
100 |
50 |
|
|
|
АЕ2060 |
160 |
10 |
95 |
|
|
|
|
|
|
|
1) Присоединительные зажимы выключателей допускают присоединение как медных, так и алюминиевых проводников; зажимы вспомогательной цепи имеют сечение от 0,5 до 2,5 мм .
Таблица 12 Габаритные и установочные размеры, масса выключателя
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1) Для выключателей на номинальные токи от 10 до 63 А. 2) Для выключателей на номинальные токи от 30 до 100 А.
Автоматические выключатели типа АЕ1031
Общие сведения
Выключатели предназначены для защиты осветительных электрических цепей переменного тока частоты 50 и 60 Гц при перегрузках и токах короткого замыкания и для нечастых (до 30 включений в сутки) оперативных включений и отключений электрических цепей вручную. Выпускаются для ремонтных целей.
Структура условного обозначения
АЕ1031-2ХХ: АЕ — серия выключателя; 10 — номер разработки; 3 — номинальный ток 25 А;
1 — число полюсов;
2 — максимальный расцепитель тока;
XX — климатическое исполнение и категория размещения УХЛ4,04, ТЗ со степенью защиты IP20; ХЛ2, Т2 со степенью защиты IP54 согласно ГОСТ 15150-69.
Технические данные
Номинальное напряжение (50 и 60 Гц), В |
380 |
Номинальный ток выключателя, А |
25 |
Число полюсов |
1 |
Предельная коммутационная способность (при напряжении до 110% номинального, cos ф =0,9, ударное значение), кА, при: 6 А, 220В |
1,2 |
10-25 А, 220В |
1,8 |
6-25 А, 380В |
1,2 |
Одноразовая предельная коммутационная способность (ударное значение), кА, при: 220 В |
3,5 |
380В |
1,8 |
Уставка по току срабатывания максимального расцепителя тока с обратно зависимой от тока выдержкой времени, кратная 1н 1,25 или 1,5 Износостойкость, циклов ВО: механическая |
25 000 |
коммутационная |
20 000 |
Потребляемая мощность, Вт, не более |
5 |
Степень защиты (ГОСТ 14254-96): выключателя |
IP20 |
зажимов с передним присоединением |
IP10 |
зажимов с задним присоединением |
IPOO |
для оболочки и выводных зажимов |
IP 54 |
Масса выключателя, кг: IP20, переднее присоединение проводников |
0,16 |
IP20, заднее присоединение проводников |
0,176 |
IP54 |
0,65 |
Высота над уровнем моря, м |
до 2000 |
|
|
Рабочее положение вьпслючателей вертикальное, надписью «1» вверх с возможностью поворота в вертикальной плоскости, на 90° в обе стороны (допуск 10° в любую сторону). При монтаже в распределительных устройствах устанавливаются на плоскости крепления боковыми сторонами друг к другу.Выключатели для внутригосударственной и экспортной поставки соответствуют ТУ 16-522.021-78. Гарантийный срок эксплуатации 3 года При температуре воздуха 40 °С с холодного состояния: выключатели не срабатывают при токе 1,05 от номинального в течение менее 2 ч; срабатывают при токе 1,25 от номинального за время не более 20 мин (для уставки тока 1,25 Н) срабатывают при токе 1,5 от номинального за время не более 20 мин (для уставки тока 1,5 Н). Зависимость номинального тока выключателей от температуры окружающего воздуха от 20 до 60°С указана на рис. 1, времятоковые характеристики вьпслючателей — на рис. 2.
|

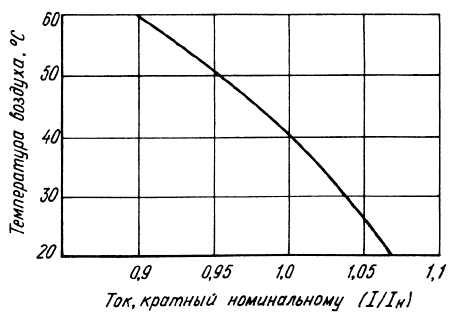

Рис. 1 . Зависимость номинального тока выключателей АЕ 1 03 1 от температуры окружающего воздуха от 20 до 60 .

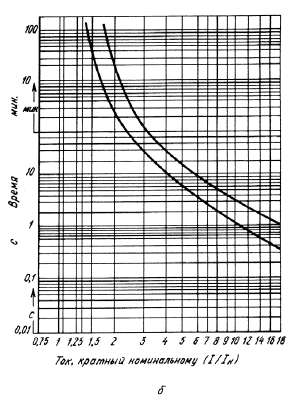

Рис.2.
Времятоковые характеристики выключателей
АЕ1031 при температуре: а
—
40 °С; б-----40
°С; в
—
1 °С.
|
Автоматические выключатели типов ВА51-35, ВА52-35 Общие сведения Выключатели автоматические типов ВА51-35, ВА52-35 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электрических установках с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Структура условного обозначения Х135Х2Х3-Х4Х5Х6Х7-Х8Х9 X1 — обозначение типа: ВА51, ВА52; Х2 — число полюсов в комбинации с максимальными расцепителями тока. Обозначение: 3 — три полюса с максимальными расцепителями в каждом полюсе, 8 — 2 полюса с максимальными расцепителями в двух полюсах в трехполюсном конструктивном исполнении); Х3 — исполнение максимальных расцепителей тока по зоне защиты. Обозначение: 3 — расцепитель в зоне токов короткого замыкания; 4 — расцепители в зонах токов перегрузки и короткого замыкания; Х4 — сочетание дополнительных сборочных единиц (см. табл.7); Х5—вид провода и способ установки выключателя. Обозначение: 1 —ручной привод, стационарное исполнение; 3 — электромагнитный привод, стационарное исполнение; 5 — ручной дистанционный привод, выдвижное исполнение; 7 — электромагнитный привод, выдвижное исполнение (см. табл.1); Х6 — дополнительные механизмы. Обозначение: 0 — дополнительные механизмы отсутствуют; 5 — ручной исполнения с ручным приводом; 6 - устройство для блокировки положения «Отключено» выключателя стационарного исполнения с ручным приводом; Х7 — степень защиты: IP20; IPOO; Х8 — климатическое исполнение: УХЛ;Т; Х9 — категория размещения: 3 — для УХЛ и Т — выключателей ВА51-35 и ВА52-35; 3,1 — для УХЛ выключателей ВА51-35 Технические характеристики
|
Таблица 1
