Номинальные токи и номинальные рабочие токи при температуре 40 °с
|
|
|
|
|
|
Номинальный ток, А |
Номинальный рабочий ток контактов главной цепи пускателя в продолжительном и прерывисто-продолжительном режимах работы, А, при напряжениях и частоте 50, 60 Гц (категория АС-3) |
|
|
|
До 380 В |
415; 440; 500 В | 600В |
|
|
|
|
IPOO; IP20 |
|
|
|
63 |
63 | 40 |
|
|
|
|
|
|
|
1} Допускается применение пускателей в цепях с номинальным напряжением 380 В на высоте над уровнем моря до 4300 м. При этом номинальные рабочие токи пускателей должны быть снижены на 10%, а температура окружающей среды не должна превышать 28 °С.
Таблица 3 Износостойкость пускателей
Примечание. Механическая износостойкость реверсивных пускателей — не менее 5 млн циклов ВО, при этом частота включений должна составлять 1200 включений в час.
Рис.1. Габаритные, установочные размеры и масса нереверсивных пускателей типа ПМ12-063.
Таблица к рис. 1
Размеры без предельных отклонений максимальные. * Размеры и масса только для пускателей с креплением на рейке.

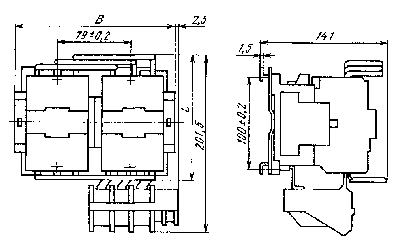

Рис.2. Габаритные и установочные размеры и масса реверсивных пускателей типа ПМ12-063. Таблица к рис. 2
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
