Коммутационная износостойкость контактов главной цепи
|
|
|
|
|
|
|
|
|
|
|
|
Номинальный рабочий ток в категории применения АС-1 |
Механическая износостойкость |
Коммутационная износостойкость |
|
||||||
|
Общий ресурс для исполнения по износостойкости, млн циклов ВО |
Частота включений в час |
Общий ресурс для исполнения по износостойкости, млн циклов ВО |
Частота включений в час |
|
|||||
|
А |
Б |
В |
А |
Б |
В |
|
|||
|
10 |
16 |
16 |
8 |
3600 |
2 |
1 |
0,3 |
1200 |
|
Пускатели электромагнитные типа ПМ12-016
Общие сведения
Пускатели электромагнитные типа ПМ12-016 предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, главным образом для применения в стационарных установках дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениям до 660 В переменного тока частотой 50 и 60 Гц.
При наличии теплового реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели с ограничителями перенапряжений типа ОПН пригодны для работы в системах управления с применением микропроцессорной техники.
Для увеличения количества вспомогательных контактов пускатели допускают установку одной контактной приставки серии ПКЛ или пневматической приставки выдержки времени серии ПВЛ.
Структура условного обозначения
ПМ12-016Х1X2X3XY4 ПМ12-серия
016 — условное обозначение номинального тока: 016 — 16 А; X1 — исполнение пускателей по назначению и наличию теплового реле по таблице;
Х2 — исполнение пускателей по степени защиты и наличию кнопок: 0 — степень защиты IPOO, без кнопок; 5 — степень защиты IP20, без кнопок;
Х3 — исполнение пускателей по числу и исполнению контактов вспомогательной цепи по таблице; Y3 — климатическое исполнение и категория размещения по ГОСТ 15150-69: УЗ; Х4 — исполнение по износостойкости: А, Б, В.
Технические характеристики
Типоисполнение и основные параметры пускателей |
См. таблицу 1 |
Номинальный ток контактов главной цепи, А |
16 |
Номинальный ток контактов вспомогательной цепи, А |
10 |
Номинальное напряжение изоляции, В |
660 |
Потребляемая мощность катушки управления, В-А |
8 |
Коммутационная износостойкость, млн циклов ВО: исполнение А |
2 |
исполнение Б |
1 |
исполнение В |
0,3 |
Механическая износостойкость, млн циклов 0: исполнения А, Б |
20 |
исполнение В |
10 |
Наибольшая мощность управляемого электродвигателя, кВт |
7,5 |
Колебания напряжения, подаваемого на включающую катушку, % |
-15...+10 |
Допустимый срок сохраняемости в упаковке, лет |
2 |
Высота над уровнем моря1), м, не более |
2000 |
Температура окружающей среды, °С, не более |
28 |
Относительная влажность воздуха при температуре 25 °С, %, не более |
98 |
Окружающая среда |
Отсутствие агрессивных газов, паров и конденсации влаги |
Рабочее положение в пространстве |
На вертикальной плоскости |
Крепление |
При помощи винтов и без винтов |
Допустимое отклонение от вертикали в любую сторону, град |
15 |

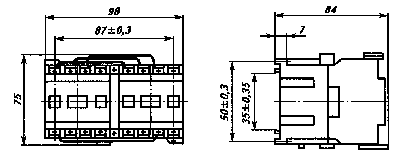

Общий вид, габаритные и установочные размеры |
Рис. 1, 2 |
Ограничители
перенапряжений подсоединяются параллельно
катушкам и устанавливаются непосредственно
на пускателе, при этом установочная
площадь пускателя остается без
изменения.
Количество внешних
проводников, подсоединяемых к выводным
зажимам пускателя, не более двух.
Контактные зажимы пускателей допускают
втычной монтаж проводников и кабелей
сечением 1,5 — 4 мм2
в
главной цепи и 0,75 — 2,5 мм2
— во вспомогательной цепи, без свертывания
их в кольцо.

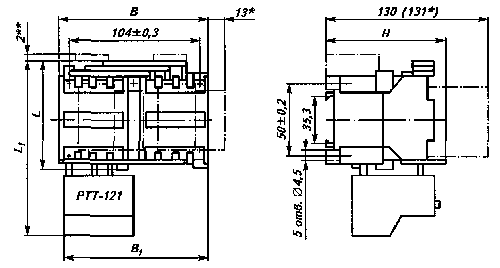

Рис.2. Общий вид, габаритные и установочные размеры реверсивных пускателей ПМ12-016 степень защиты IPOO, IP20.
Основные параметры пускателей
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Пускатели электромагнитные типа ПМ12-025
Общие сведения
Пускатели электромагнитные типа ПМ12-025 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникших при обрыве одной из фаз.
Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Для увеличения количества вспомогательных контактов пускатели допускают установку одной контактной приставки ПКЛ.
Структура условного обозначения
ПМ12-025Х1Х2Х3Х4Х5Х6
ПМ12 — серия;
025 — условное обозначение номинального тока: 025—25 А;
X1 — исполнение пускателей по назначению и наличию теплового реле: 1 — нереверсивный пускатель без теплового реле; 2 — нереверсивный пускатель с тепловым реле; 5 — реверсивный пускатель без теплового реле с механической блокировкой степени защиты IPOO, IP20, с электрической и механической блокировками степени защиты IP40 и IP54; 6 — реверсивный пускатель с тепловым реле с электрической и механической блокировками;
Х2 — исполнение пускателей по степени защиты и наличию кнопок: 0 — степень защиты IPOO без кнопок; 1 — степень защиты IP54 без кнопок; 2 — степень защиты IP54 с кнопками «Пуск» и «Стоп»; 3 — степень защиты IP54 с кнопками «Пуск» и «Стоп» и сигнальной лампой; 4 — степень защиты IP40 без кнопок; 5 — степень защиты IP20 без кнопок; 6 — степень защиты IP40 с кнопками «Пуск» и «Стоп»; 7 — степень защиты IP40 с кнопками «Пуск» и «Стоп» и сигнальной лампой;
Х3 — исполнение пускателей по числу и исполнению контактов вспомогательной цепи (табл.);
Х4Х5 — климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 — для пускателей степени защиты IPOO, IP20; УЗ, ТЗ — для пускателей степени защиты IPOO, IP20, IP40; У2, Т2 — для пускателей степени защиты IP54 (при этом для пускателей с тепловым реле нижнее значение рабочей температуры минус 40 °С);
Х6 — исполнение по износостойкости: А, Б, В.
Технические характеристики
Основные параметры пускателей |
См. табл. 1 |
Номинальное напряжение изоляции, В |
660 |
Сопротивление изоляции |
Ряд 2 ГОСТ 12434-83 |
Номинальное напряжение включающих катушек, В: переменного тока частотой 50 Гц |
24; 36; 40; 48; ПО; 127; 220; 230; 240; 380; 400; 415; 500; 660 |
переменного тока частотой 60 Гц |
24; 36; 48; ПО; 220; 380; 415; 440 |
Номинальный ток контактов вспомогательной цепи, А |
10 |
Номинальное сечение внешних проводов кабелей, мм2: наименьшее1) |
2,5 |
наибольшее |
6,0 |
Мощность, потребляемая включающей катушкой, В*А: включение |
87± 13 |
удержание |
7,5±1,4 |
Время срабатывания пускателя при номинальном напряжении, мс |
22±5 |
Высота над уровнем моря2), м, не более |
2000 |
Температура окружающего воздуха °С |
минус 40...55 |
Относительная влажность при температуре 35°С, %, до |
100 |
Окружающая среда |
Невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы |
Группа механического исполнения по ГОСТ 17516.1 -90 |
М4, М7, М8 |
Масса, кг |
0,49-2,36 |

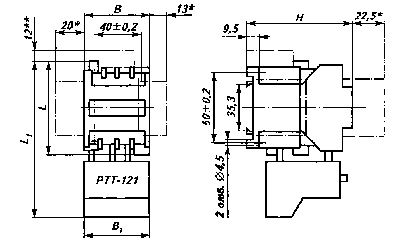

Общий вид, габаритные и установочные размеры некоторых типов пускателей |
Рис. 1, 2 |
1) При этом минимальное сечение проводов, присоединяемых контактам вспомогательной цепи пускателей 0,75 мм2. 2) Допускается применение пускателей в цепях с номинальным напряжением 380 В на высоте над уровнем моря до 4300 м. При этом номинальные рабочие токи пускателей должны быть снижены на 10%, а температура окружающей среды не должна превышать 28°С.
Основные параметры пускателей
|
|
|
|
|
|
|
|
|
|
Степень защиты |
Наличие и условное обозначение кнопок |
Число и исполнение вспомогательной цепи |
Типоисполнения пускателей на номинальный ток 25 А |
|
|||
|
нереверсивный |
реверсивный |
|
|||||
|
без реле |
с реле |
без реле |
с реле |
|
|||
|
IP00 |
Без кнопок |
1з |
ПМ12-025100 УХЛ4 |
ПМ12-025200 УХЛ4 |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1 з+4 р |
|
||||||
|
1p |
ПМ12-025101 УХЛ4 |
- |
|
|
|||
|
2р |
- |
ПМ12-025501 УХЛ4 |
ПМ12-025601 УХЛ4 |
|
|||
|
2з+4р |
|
||||||
|
4з+6р |
|
||||||
|
IP20 |
Без кнопок |
13 |
ПМ12-025150 УХЛ4 |
- |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
ПМ12-025150 УХЛ4 |
- |
- |
- |
|
||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
1p |
ПМ12-025151 УХЛ4 |
|
|||||
|
2р |
- |
ПМ12-025551 УХЛ4 |
|
||||
|
2з+4р |
|
||||||
|
4з+6р |
|
||||||
|
IP40 |
Без кнопок |
1з |
ПМ12-025140УЗ |
ПМ12-025240 УЗ |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
2з+4р |
- |
- |
ПМ12-025541 УЗ |
ПМ12-025641 УЗ |
|
||
|
4з+6р |
|
||||||
|
П+С |
1з |
ПМ12-025160УЗ |
ПМ12-025260 УЗ |
- |
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Ш+Ш1+С |
2з+4р |
- |
- |
ПМ12-025561 УЗ |
ПМ12-025661 УЗ |
|
|
|
П+С+Л ra+rai+c+л |
1з |
ПМ12-025270 УЗ |
- |
- |
|
||
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
2з+4р |
- |
ПМ12-025671 У2 |
|
||||
|
IP54 |
Без кнопок |
1з |
ПМ12-025110У2 |
ПМ12-025210У2 |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
2з+4р |
- |
- |
ПМ12-0255 11У2 |
ПМ12-02561 1У2 |
|
||
|
Без кнопок |
4з+6р |
ПМ12-0255 11У2 |
ПМ12-02561 1У2 |
|
|||
|
П+С |
13 |
ПМ12-025120У2 |
ПМ12-025220 У2 |
- |
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
ra+rai+c |
2з+4р |
- |
- |
ПМ12-025521 У2 |
ПМ12-025621 У2 |
|
|
|
п+с+л |
1з |
ПМ12-025230 У2 |
- |
- |
|
||
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Ш+Ш1+С+Л |
2з+4р |
- |
ПМ12-025631 У2 |
|
|||
Примечания: 1. В табл. 1 принято следующее условное обозначение кнопок: П — кнопка «Пуск», осуществляющая включение пускателя нереверсивного исполнения; С — кнопка «Стоп», осуществляющая отключение пускателя; Ш — кнопка «Пуск I», осуществляющая включение первого контактора реверсивного пускателя; ПП — кнопка «Пуск П», осуществляющая включение второго контактора реверсивного пускателя; Л — сигнальная лампа. 2. Количество контактов вспомогательной цепи, имеющееся у пускателей, указано без установки контактной приставки ПКЛ.
Пускатели электромагнитные типа ПМ12-040
Общие сведения
Пускатели предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с коротко замкнутым ротором при напряжениях до 660 В переменного тока частотой 50 и 60 Гц.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Для увеличения количества вспомогательных контактов, пускатели допускают установку одной контактной приставки ПКЛ.
Пускатели сертифицированы в системе ГОСТ Р и маркируются знаком соответствия согласно ГОСТ Р 50460-92.
Структура условного обозначения
ПМ12-040Х1Х2Х3Х4Х5Х6:
ПМ12 — серия;
040 — условное обозначение номинального тока: 40 А;
X1 — исполнение пускателей по назначению и наличию теплового реле: 1 — без теплового реле, нереверсивные; 2-е тепловым реле, нереверсивные; 5 — без теплового реле, реверсивные с механической блокировкой для степеней защиты IPOO и IP20, с электрической и механической блокировками для степеней защиты IP40 и IP54; 6 - с тепловым реле, реверсивные с электрической и механической блокировками;
Х2 — исполнение пускателей по степени защиты и наличию кнопок: 0 — степень защиты IPOO; 1 - степень защиты IP54 без кнопок; 2 — степень защиты IP54 с кнопками «Пуск» и «Стоп»; 3 — степень защиты IP54 с кнопками «Пуск» и «Стоп» и сигнальной лампой; 4 - степень защиты IP40 без кнопок; 5 - степень защиты IP20; 6 — степень защиты IP40 с кнопками «Пуск» и «Стоп»; 7 — степень защиты IP40 с кнопками «Пуск» и «Стоп» и сигнальной лампой;
Х3 — исполнение пускателей по числу и исполнению контактов цепи: 01) — с одним замыкающим контактом (1 з); 11) — с одним размыкающим контактом (1 р); 22) — переменный с 1 з (замыкающим) контактом вспомогательной цепи;
Х4Х5 — климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УЗ, УХЛ4 - для внутригосударственных поставок и поставок на экспорт в страны с умеренным климатом; Т2, ТЗ — для поставок на экспорт в страны с тропическим климатом; УХЛ4, ТЗ — для пускателей степеней защиты IPOO, IP20; УЗ, ТЗ - для пускателей степени защиты IP40; У2, Т2 — для пускателей степени защиты IP54;
Х6 — исполнение по износостойкости: А., Б, В.
Структура условного обозначения ограничителей перенапряжений
ОПН-Х1Х2Х3Х4
ОПН — ограничитель перенапряжений;
X1 — исполнение ограничителя перенапряжений по элементной базе: 1 — на базе RC-цепи; 2 — варисторный;
Х2 — исполнение ограничителей перенапряжений по типу аппарата: 2 — ПМ12-040;
Х3 — условное обозначение напряжения переменного тока частотой 50 и 60 Гц цепи управления: 0 — 24 В; 1 — 48 В; 2- 110 В; 3-220 В; 4 -380 В;
Х4 — климатическое исполнение и категория размещения по ГОСТ 15150—69: УХЛ4, ТЗ.
1) Изготовитель ОАО «КЗЭА» 2) Изготовитель ОАО «ЧЭАЗ»
Технические характеристики
Типоисполнения пускателей |
См. таблицу 1 |
Номинальное напряжение включающих катушек, В: переменного тока частотой 50 Гц |
24; 36; 40; 48; 110; 127; 220; 230; 240; 380; 400; 415; 500; 660 |
переменного тока частотой 60 Гц |
24; 36; 48; 110; 220: 380; 415; 440 |
Номинальное напряжение изоляции, В |
660 |
Сопротивление изоляции по ГОСТ 12434-93 |
Ряд 2 |
Высота над уровнем моря, м, не более |
2000 |
Температура окружающего воздуха, °С |
Минус 40-55 |
Группы механического исполнения по ГОСТ 17516.1-90 |
М4; М7; М8 |
Рабочее положение в пространстве |
Крепление на вертикальной плоскости |
Крепление |
С помощью винтов или защелкивание на рейку |
Допустимое отклонение от вертикального положения, град |
15 |

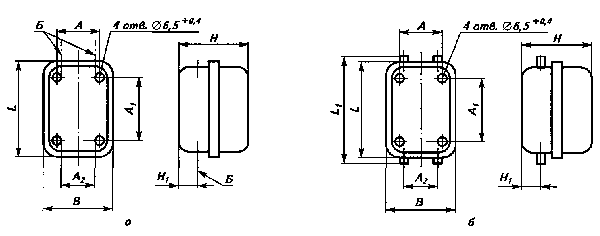

Габаритные и установочные размеры1) |
см. рис. 1—3 |
Масса, кг |
0,6-1,41) |
Таблица 1
Типоисполнения пускателей ОАО «КЗЭА»
|
|
|
|
|
|
|
|
|
|
Степень запреты |
Наличие и условное обозначение кнопок |
Число и исполнение контактов вспомогательной цепи |
Индексы обозначения пускателей |
|
|||
|
Нереверсивный |
Реверсивный |
|
|||||
|
без реле |
с реле |
без реле |
с реле |
|
|||
|
IPOO |
Без кнопок |
1з |
- |
ПМ12-040200 УХЛ4 |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
4з+2р |
- |
- |
- |
ПМ12-040600 УХЛ4 |
|
||
|
6з+4р |
|
||||||
|
IР20 |
Без кнопок |
13 |
ПМ12-040150УХЛ4 |
- |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
IP |
ПМ12-040151 УХЛ4 |
- |
- |
- |
|
||
|
2з |
- |
- |
ПМ12-400550 УХЛ4 |
- |
|
||
|
4з+2р |
|
||||||
|
6з+4р |
|
||||||
|
IР40 |
Без кнопок |
1з |
ПМ12-040140 УЗ |
ПМ12-040240 УЗ |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
4з+2р |
- |
- |
ПМ12-040540 УЗ |
ПМ12-040640 УЗ |
|
||
|
6з+4р |
|
||||||
|
П+С |
1з |
ПМ12-040160 УЗ |
ПМ12-040260 УЗ |
- |
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Ш+ПП+С |
4з+2р |
- |
- |
ПМ12-040560 УЗ |
ПМ12-040660 УЗ |
|
|
|
п+с+л |
13 |
- |
ПМ12-040270 УЗ |
- |
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
ш+пп+с+л |
4з+2р |
- |
- |
- |
ПМ12-040670 УЗ |
|
|
|
IР54 |
Без кнопок |
13 |
ПМ12-040110У2 |
ПМ12-040210У2 |
- |
- |
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
5з |
|
||||||
|
Зз+2р |
|
||||||
|
1з+4р |
|
||||||
|
4з+2р |
- |
- |
ПМ12-040510У2 |
ПМ12-040610У2 |
|
||
|
6з+4р |
|
||||||
|
П+С |
1з |
ПМ12-040120 У2 |
ПМ 12-040220 У2 |
- |
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Ш+ПП+С |
4з+2р |
- |
- |
ПМ12-040520 У2 |
ПМ12-040620 У2 |
|
|
|
П+С+Л |
1з |
- |
ПМ12-040230 У2 |
|
- |
|
|
|
Зз |
|
||||||
|
2з+1р |
|
||||||
|
Ш+ПП+С+Л |
4з+2р |
- |
- |
- |
ПМ12-040630 У2 |
|
|
Примечание. П - кнопка «Пуск», осуществляющая включение пускателя нереверсивнго исполнения; С - кнопка «Стоп», осуществляющая отключение пускателя; ПI и ПII - кнопки «Пуск I» и «Пуск II», осуществляющие включение соответственно первого и второго контакторов реверсивного пускателя; Л - сигнальная лампа. 1) Изготовитель ОАО «КЗЭА». 2) Изготовитель ОАО «ЧЭАЗ».
Таблица 2
Типоисполнения пускателей ОАО „ЧЭАЗ"
|
|
|
|
|
|
|
|
|
|
Типоисполнение |
Число и исполнение контактов вспомогательной цепи |
Степень защиты |
Наличие и условное обозначение кнопок |
|
|||
|
Нереверсивный |
Реверсивный |
|
|||||
|
без реле |
с реле |
без реле |
с реле |
|
|||
|
- |
ПМ12-040202 УХЛ4 |
- |
- |
1з |
IP00 |
Без кнопок |
|
|
- |
- |
- |
ПМ12-040602 УХЛ4 |
2з |
|
||
|
ПМ12-040152 УХЛ4 |
- |
- |
- |
1з |
IP20 |
|
|
|
- |
- |
ПМ12-040552 УХЛ4 |
- |
2з |
|
||
|
ПМ12-040112У2 |
ПМ12-040212 У2 |
- |
- |
1з |
IP54 |
Без кнопок |
|
|
ПМ12-040122 У2 |
ПМ12-040222 У2 |
- |
- |
П+С |
|
||
|
ПМ12-040ШУ2 |
ПМ12-040232 У2 |
- |
- |
П+С+Л |
|
||
|
- |
- |
ПМ12-040512У2 |
ПМ12-040612 У2 |
2з |
Без кнопок |
|
|
|
- |
- |
ПМ12-040522 У2 |
ПМ 12-040622 У2 |
Ш+ПП+С |
|
||
|
- |
- |
ПМ12-040532 У2 |
ПМ12-040632 У2 |
ГП+ПП+С+Л |
|
||
|
|
|
|
|
|
|
|
|
Примечания: 1. В табл. 1 принято следующее условное обозначение кнопок: П — кнопка «Пуск», осуществляющая
включение пускателя нереверсивного исполнения; С - кнопка «Стоп», осуществляющая отключение пускателя; ТТТ - кнопка
«Пуск I», осуществляющая включение одного контактора реверсивного пускателя; им — кнопка «Пуск П», осуществляющая
включение второго контактора реверсивного пускателя; Л — сигнальная лампа.
2. Реверсивные пускатели степени защиты IPOO и IP20 без реле поставляются без внутреннего соединения схемы. Электрическая
схема вьшолняется потребителем. Для обеспечения электрической блокировки необходимо 2 з+2 р контакта вспомогательной цепи.
Рис. 1. Общий вид, габаритные и установочные размеры и масса нереверсивных пускателей.
Таблица к рис. 1
|
|
|
|
|
|
|
|
|
|
Типоисполнение пускателя |
Размеры, мм, не более |
Винт крепления пускателя |
|
||||
|
В |
B1 |
L |
L1 |
H |
|
||
|
ПМ12-040150 |
57 |
- |
83 |
- |
102±1 |
2 винта М4 |
|
|
ПМ12-040151 |
|
||||||
|
ПМ12-040200 |
67,5 |
123 |
|
||||
|
|
|
|
|
|
|
|
|
*
Размеры только для пускателей с
ограничителями перенапряжений типа
ОПН-1.
**
Размер только для пускателей с
ограничителями перенапряжений типа
ОПН-2.
Рис.2.
Общий вид, габаритные и установочные
размеры и масса реверсивных пускателей.
Таблица к рис. 2
|
|
|
|
|
|
|
|
|
|
Типоисполнение пускателя |
Размеры, мм, не более |
Винт крепления пускателя |
|
||||
|
В |
Bl |
L |
L1 |
H |
|
||
|
ПМ12-040550 |
121 |
- |
105 |
- |
102 |
3 винта М4 или 4 винта М4 |
|
|
ПМ12-040600 |
123 |
147 |
|
||||
|
|
|
|
|
|
|
|
|
* Размеры только для пускателей с ограничителями перенапряжений типа ОПН-1. ** Размер только для пускателей с ограничителями перенапряжений типа ОПН-2.
Рис.3.
Общий вид, габаритные и установочные
размеры пускателей типа ПМ 12-040 в
оболочках: а — степени защиты IP40; б —
степени защиты IP54.
Таблица к рис. 3
|
|
|
|
|
|
|
|
|
|
|
|
Типоисполнение пускателя |
Размеры, мм |
|
|||||||
|
А |
Al |
А2 |
В |
L |
L1 |
H |
H1 |
|
|
|
ПМ12-040110 |
90±0,3 |
150±0,5 |
40±0,3 |
152 |
224 |
235 |
145 |
30 |
|
|
ПМ12-040120 |
147 |
|
|||||||
|
ПМ12-040140 |
- |
145 |
|
||||||
|
ПМ12-040160 |
147 |
|
|||||||
|
ПМ12-040210 |
235 |
147 |
|
||||||
|
ПМ12-040220 |
|
||||||||
|
ПМ12-040230 |
151 |
|
|||||||
|
ПМ12-040240 |
- |
147 |
|
||||||
|
ИМ 12-040260 |
|
||||||||
|
ПМ12-040270 |
151 |
|
|||||||
|
ПМ12-040510 |
150±0,5 |
90±0,3 |
65±0,5 |
206 |
169 |
179 |
145 |
|
|
|
ПМ12-040520 |
145±0,2 |
140±0,2 |
70±0,2 |
203 |
220 |
230 |
148 |
38,5 |
|
|
ПМ12-040540 |
150±0,5 |
90±0,3 |
65±0,5 |
206 |
169 |
- |
145 |
30 |
|
|
ПМ12-040560 |
145±0,2 |
140±0,2 |
70±0,2 |
203 |
220 |
- |
148 |
38,5 |
|
|
ИМ 12-0406 10 |
230 |
|
|||||||
|
ПМ12-040620 |
|
||||||||
|
ПМ12-040630 |
152 |
|
|||||||
|
ПМ12-040640 |
- |
148 |
|
||||||
|
ИМ 12-040660 |
|
||||||||
|
ПМ12-040670 |
152 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
Пускатели электромагнитные типа ПМ12-063 на номинальный ток 63 А
Общие сведения
Пускатели электромагнитные типа ПМ12-063 на номинальный ток 63 А предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами при напряжениях до 660 В переменного тока частотой 50 и 60 Гц, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 30 кВт.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузки недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Структура условного обозначения
ПМ12-Х1Х2Х3Х4Х5Х6Х7
ПМ — пускатель электромагнитный;
12 — номер серии;
Х1 — номинальный ток: 063 — 63 А;
Х2 — назначение и наличие теплового реле: 1 — без теплового реле, нереверсивный; 2 — с тепловым реле, нереверсивный; 5 — без теплового реле, реверсивный с электрической и механической блокировками; 6 — с тепловым реле, реверсивный с электрической и механической блокировками;
Х3 —степень защиты: 0 — степень защиты IPOO; 5 — степень защиты IP20;
Х4 — число и исполнение контактов вспомогательной цепи и род тока цепи управления: 0 — переменный, «О»; 1 - переменный, 2з+2р;
Х5Х6 — климатическое исполнение (УХЛ, Т) и категория размещения (3; 4) по ГОСТ 15150-69;
Х7 — износостойкость пускателей: А, Б, В.
Технические характеристики
Варианты исполнения пускателей |
См. таблицу 1 |
Номинальное напряжение включающих катушек, В: переменного тока частотой 50 Гц |
24; 36; 40; 48; 110; 127; 220; 230; 240; 380; 400; 415; 500; 660 |
переменного тока частотой 60 Гц |
24; 36; 48; 110; 220; 380; 415; 440 |
Номинальные токи и номинальные рабочие токи при температуре 40 °С |
См. табл. 2 |
Износостойкость пускателей |
См. табл. 3 |
Номинальный ток контактов вспомогательной цепи, А |
10 |
Высота над уровнем моря1), м, не более |
2000 |
Температура окружающей среды, °С |
Минус 40...55 |
Относительная влажность при температуре35 °С, %, до |
100 |
Группа механического исполнения по ГОСТ 17516.1 -90 |
М4, М7, М8 |
Рабочее положение в пространстве |
На вертикальной плоскости |
Крепление |
Винтами |
Допустимое отклонение от вертикального положения в любую сторону, град |
15 |
Габаритные и установочные размеры |
См. рис. 1, 2 |
Масса, кг |
1; 1,06; 1,3; 2,42; 2,75 |
Гарантийный срок эксплуатации, лет |
2 |
Таблица 1Типоисполнения пускателей
|
|
|
|
|
|
|
|
|
|
Степень защиты |
Наличие кнопок |
Число и исполнение контактов вспомогательной цепи |
Индексы обозначения пускателя на номинальный ток 63 А |
|
|||
|
нереверсивный |
реверсивный |
|
|||||
|
без реле |
с реле |
без реле |
с реле |
|
|||
|
IРОО |
Без кнопок |
0 |
- |
- |
- |
- |
|
|
2з+2р |
- |
ПМ12-063201 УХЛ4 |
ПМ12-063501 УХЛ4 |
ПМ12-063601 УХЛ4 |
|
||
|
IР20 |
0 |
ПМ12-063150 УХЛ4 |
- |
- |
- |
|
|
|
2з+2р |
ПМ12-063151 УХЛ4 |
|
|||||
|
|
|
|
|
|
|
|
|
Таблица 2
