Предельные токи включения и отключения вспомогательных контактов
|
|
|
|
|
|
|
|
Рода тока |
Напряжение, В |
coscp или т, с |
Предельный ток, А |
|
|
|
включения |
отключения |
|
|||
|
Постоянный |
22-240 |
0,01±0,003 |
10 |
0,25 |
|
|
Переменный |
36-140 |
0,5-0,1 |
2,5 |
|
|
|
141-240 |
1,6 |
|
|||
|
241-420 |
1 |
|
|||
|
|
|
|
|
|
|
Таблица 8
Коэффициент нагрузки выключателя ак50кб по току в зависимости от температуры окружающего воздуха
|
|
|
|
|
|
|
|
|
|
Температура окружающего воздуха, °С |
40 |
45 | 50 |
55 |
60 | 65 |
70 |
|
|
|
Коэффициент нагрузки выключателей |
открытого исполнения |
1 |
1 |
0,9 |
0,8 |
0,75 |
|
|
защищенного исполнения |
|
0,85 |
0,765 |
0,71 |
0,66 |
|
|
|
|
|
|
|
|
|
|
|

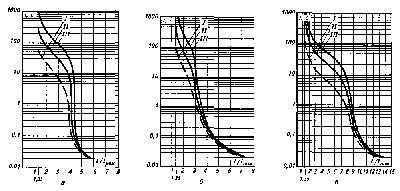

Рис.2. Времятоковые характеристики выключателей АК50Б с комбинированными расцепителями исполнения МГ при различных температурах (I — 45 °С в нагретом состоянии; П — 20 °С в холодном состоянии; III — минус 40 °С в холодном состоянии): а — постоянного тока с уставкой по току 6Iном; б — переменного тока с уставкой по току 6Iном; в — переменного тока с уставкой по току 12Iном .
Рис.3. Времятоковые характеристики выключателей АК50Б с комбинированными расцепителями исполнения МГ при нагрузке всех полюсов при температуре окружающего воздуха (25±10 °С) в холодном состоянии с уставками по току срабатывания 5Iном(а), 7Iном(б), 14Iном(в). ном* '
Рис.12. Электрические принципиальные схемы трехполюсных выключателей: а — с электромагнитными расцепителями исполнения М; б — с комбинированными расцепителями исполнения МГ.

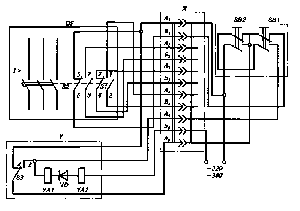

Рис.13. Электрическая принципиальная схема выключателя АК50КБ с электромагнитным приводом: QF— автоматический выключатель АК50КБ; Y— электромеханический привод; X— штепсельный разъем РП10-11ЛУ; SB1 — кнопка «ПУСК»; SB2 — кнопка «СТОП»; S1-S3 — контактные мостики; VD — диод; YA1, YA2 —электромагниты.
Автоматические выключатели серии S230R
Технические характеристики: номинальный ток от 6 до 63 А; напряжение 230/400 В; номинальная отключающая способность 4,5 кА; подключение кабеля сечением до 25 мм2.
Кол-во модулей |
Ном. Ток (А) |
Код по каталогу |
|
|
|
|
Кривая отключения С (5-10 I ном) |
|
|||
|
1 |
6 |
S231RC6 |
|
|
10 |
S231RC10 |
|
|||
16 |
S231RC16 |
|
|||
20 |
S231RC20 |
|
|||
25 |
S231RC25 |
|
|||
32 |
S231RC32 |
|
|||
40 |
S231RC40 |
|
|||
50 |
S231RC50 |
|
|||
63 |
S231RC63 |
|
|||
|
2 |
6 |
S232RC6 |
|
|
10 |
S232R СЮ |
|
|||
16 |
S232R С16 |
|
|||
20 |
S232R С20 |
|
|||
25 |
S232R С25 |
|
|||
32 |
S232R С32 |
|
|||
40 |
S232R С40 |
|
|||
|
3 |
6 |
S233RC6 |
|
|
10 |
S233R СЮ |
|
|||
16 |
S233R С16 |
|
|||
20 |
S233R С20 |
|
|||
25 |
S233R С25 |
|
|||
32 |
S233R С32 |
|
|||
40 |
S233R С40 |
|
|||
50 |
S233RC50 |
|
|||
63 |
S233RC63 |
|
|||
|
4 |
6 |
S234RC6 |
|
|
10 |
S232R СЮ |
|
|||
16 |
S234R С16 |
|
|||
20 |
S234R С20 |
|
|||
25 |
S234RC25 |
|
|||
32 |
S234RC32 |
|
|||
40 |
S234R С40 |
|
|||
|
ГОСТ Р 50345-99 (МЭК 898-95) |
|
|||
Автоматические выключатели типа АП50Б-ЗМТ
Общие сведения
Выключатели автоматические типа АП50Б-ЗМТ предназначены для проведения тока в нормальном режиме, защиты электрических цепей при токах перегрузки и КЗ, включений и отключений этих цепей, а также защиты, пуска и отключения (до 12 в час) электродвигателей.
Структура условного обозначения
АП50Б - 3МТХ1Х2Х3
АП50Б — серия выключателя;
3 — количество максимальных расцепителей тока: 3;
МТ — максимальные расцепители тока: МТ — электромагнитные и тепловые;
X1 — дополнительные расцепители: Н — минимальный расцепитель напряжения; Д — независимый расцепитель напряжения; О — максимальный расцепитель тока в нулевом проводе;
Х2 — климатическое исполнение категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5; выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ 14255-69 — У2, Т2, ХЛ5;
Xj — номинальный ток максимальных расцепителей тока: 1 — 1,6;2,5; 4 А; 2 — 6,3; 10; 16 А; 3 — 25; 40; 50; 63 А.
Технические характеристики
Номинальный ток выключателя, А |
63 |
Кратность уставки тока срабатывания к номинальному току выключателя Мном |
3,5; 10,0 |
Износостойкость, циклов ВО: общая |
50 000 |
коммутационная: при нагрузке номинальным током (Uном=380 В, cosф=>0,8): 1,6-10А |
50 000 |
16-25 А |
25 000 |
40-63 А |
20 000 |
при нагрузке током срабатывания электромагнитного максимального расцепителя тока 12/Iном/Uном=380 В, cosф=0,8) |
250 |
при нагрузке током срабатывания теплового расцепителя 6/1ом=380 В, coscp=0,8 |
250 |
Предельная и одноразовая предельная коммутационная способность |
см. таблицу |
Количество переключающих (П) контактов вспомогательной цепи или без них |
1П, 2П |
Номинальное напряжение катушки минимального расцепителя напряжения и независимого расцепителя, В: частоты 50 Гц |
110; 127; 220; 380;4001);4151) |
Номинальное напряжение катушки минимального расцепителя напряжения и независимого расцепителя, В: частоты 50-60 Гц |
110; 127; 220; 230; 240;380;400;4151);4401) |
Напряжение, при котором срабатывает независимый расцепитель при нормальных условиях работы выключателя, % от номинального |
70—120 |
Допустимое напряжение, при котором не отключает выключатель, % от номинального |
выше 70 |
Допустимое напряжение, при котором минимальный расцепитель напряжения не препятствует включению выключателя, % от номинального |
85 и выше |
Допустимая нагрузка максимальным расцепителем в нулевом проводе |
0,6 Iном |
Степень защиты по ГОСТ 14254-96: выключателей |
IР20 |
зажимов для присоединения внешних проводников |
IРОО |
выключателей в металлической оболочке |
IР54 |
Высота над уровнем моря, м, не более |
2000 |
Температура окружающего воздуха, °С |
-40...+45 |
Окружающая среда |
невзрьшоопасная, не содержащая газы, жидкость и пыль в концентрациях, снижающих параметры выключателя отсутствие непосредственного воздействия солнечной радиации |
Группа условий эксплуатации по ГОСТ 17516-72 |
М7 |
Рабочее положение выключателя в пространстве |
вертикальное, знаком «выкл.» вверх |
Допустимое отклонение от рабочего положения, град, не более |
5 |
Допустимое время нахождения выключателя под током |
см. рис. 1 |
Времятоковые характеристики выключателя |
см. рис. 2 |
Габаритные и установочные размеры выключателя |
см. рис. 3 |
Масса выключателя, кг: в пластмассовой оболочке |
0,96 |
в дополнительной металлической оболочке (двух- и трехполюсный) |
3.5 |
Гарантийный срок эксплуатации, лет |
2 |
1) Номинальное напряжение независимого и минимального расцепителей выключателей для экспортных поставок.
Предельная и одноразовая предельная коммутационная способность
Номинальный ток максимальных расщепителей тока, А |
Предельная коммутационная способность, кА |
Одноразовая предельная коммутационная способность, кА |
|
|
|||||
|
При переменном токе частоты 50 Гц и напряжении, В (действующее значение) |
При переменном токе частоты 50 Гц и напряжении, В (действующее значение) |
|
||||||
|
380 |
500 |
660 |
380 |
500 |
660 |
|
||
|
1,6 |
0,3 |
0,3 |
0,24 |
1 |
1 |
0,3 |
|
|
|
2,5 |
0,4 |
0,4 |
0,3 |
1 |
1 |
0,4 |
|
|
|
4 |
0,6 |
0,6 |
0,4 |
1,55 |
1,5 |
0,5 |
|
|
|
6,3 |
0,8 |
0,8 |
0,5 |
2 |
2,5 |
0,6 |
|
|
|
10 |
2 |
1,5 |
0,6 |
3 |
3 |
0,9 |
|
|
|
16 |
3 |
3,5 |
0,8 |
4 |
3 |
1,2 |
|
|
|
25 |
3 |
3,5 |
1 |
6 |
4 |
1,2 |
|
|
|
40; 50 |
5 |
3,5 |
1 |
6 |
4 |
1,2 |
|
|
|
63 |
6 |
3,5 |
1 |
7 |
4 |
1,2 |
|
|
|
|
|
|
|
|
|
|
|
|
Автоматические выключатели типа ВМ40
Общие сведения
Выключатели автоматические модульные стационарные воздушные типа ВМ40 открытого исполнения с зависимым ручным приводом предназначены для применения в электрических цепях напряжением до 400 В переменного тока частотой 50, 60 Гц или до 90 В постоянного тока, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Структура условного обозначения
ВМ40-Х1Х2Х3Х4-НХ5УХЛЗ X1 — число полюсов; Х2 — наличие или отсутствие полюса и расцепителей: N — наличие полюса без расцепителей; X — отсутствие полюса без расцепителей; Х3 — тип защитной характеристики: В, С, G, L; Х4 — номинальный ток максимального расцепителя (перед однозначным числом ставится «О»); НХ5 — для выключателей с встроенным независимым расцепителем (X — обозначение минимального напряжения срабатывания независимого расцепителя: 1-26В; 2-100В); УХЛЗ — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Технические данные
Род тока главной цепи |
постоянный, переменный частотой 50-60 Гц |
Исполнение по числу полюсов однополюсные; двухполюсные с одним защищенным полюсом; двухполюсные с двумя защищенными полюсами; двухполюсные с одним защищенным полюсом с встроенным независимым расцепителем для комплектации с электронным устройством защитного отключения |
|
Номинальное напряжение, В: переменного тока: однополюсные и двухполюсные выключатели |
400 |
трехполюсные выключатели постоянного тока: однополюсные выключатели |
48 |
двухполюсные выключатели |
90 |
Минимальное рабочее напряжение, В |
24 |
Номинальные токи рабочих расцепителей, А |
5, 6, 8, 10, 13, 16, 20,25, 32, 40 |
Номинальные токи рабочих расцепителей, А: для выключателей до 32 А включительно |
4500 |
для выключателей на 40 А |
3000 |
Мощность, потребляемая выключателями в главной цепи, Вт, не более, на полюс |
5 |
Зажимы выключателей допускают присоединение медных и алюминиевых проводников сечением, мм2 |
1,5-25 |
Масса выключателя, кг, не более: однополюсного |
0.125 |
двухполюсного с двумя защищенными полюсами |
0.255 |
двухполюсного с одним защищенным полюсом |
0.23 |
трехполюсного |
0.38 |
трехполюсного |
0.38 |
трехполюсного |
0.38 |
Зависимость номинальных рабочих токов максимальных расцепителей от температуры окружающего воздуха приведена на рис. 1. Защитные характеристики выключателей при контрольной температуре 30 град. С соответствуют требованиям ГОСТ Р 50345-92 или ГОСТ Р 50030.2-94 в зависимости от исполнения приведены в таблице. Времятоковые характеристики выключателей приведены на рис.2 Дополнительные требования к выключателям с встроенным независимым расцепителем, предназначенным для комплектации с электронным устройством защитного отключения:
Номинальные токи максимальных расщепителей, А |
10, 16, 20, 25, 32, 40 |
Защитные характеристики выключателей по ГОСТ Р 50345-92 |
В или С |
Номинальное рабочее напряжение переменного тока частотой 40-50 Гц, В Минимальное напряжение срабатывания, В: условное обозначение «Н1» |
26 |
Номинальный режим работы |
кратковременный |
Независимый расцепитель должен допускать отключений, не менее: при минимальном напряжении срабатывания |
25 |
при напряжении 380 В с интервалом между двумя последовательными отключениями 1с |
5 |
Время отключения выключателей под действием независимого расцепителя с учетом времени горения дуги, мс, не более |
|
Механическая износостойкость выключателей при отключении независимым расцепителем, циклов ВО, не менее |
1500 |
Длина выводов катушки независимого расцепителя, мм |
|
Средний срок службы, лет |
10 |
Климатические факторы |
по ГОСТ 15150-69 без выпадения росы и инея |
Высота над уровнем моря |
2000 м |
Окружающая среда |
не содержащая газы, жидкости и пыль в концентрациях, нарушающих нормальную работу выключателей |
Группа механического исполнения |
МЗ по ГОСТ 17516.1 -90 |
Место |
МЗ защищенное от попадания масла, эмульсии, воды и т.п. и непосредственного воздействия солнечной радиации |
Защита от внешних воздействий |
открытого исполнения |
Рабочее положение в пространстве |
вертикальное, знаком «I» («включено») вверх |
Допустимый угол поворота в плоскости установки, град., в любую сторону |
90 |
Номинальный режим эксплуатации выключателей |
продолжительный |
Гарантийный срок работы, лет: со дня ввода в эксплуатацию |
2 |
со дня выпуска |
3 |
со дня выпуска |
3 |
Узлы выключателя смонтированы в пластмассовой оболочке. Механизм свободного расцепления обеспечивает моментное размыкание контактной системы. Коммутационное положение выключателя указывается положением его рукоятки: включено — «I», выключено — «О». Отключение выключателя при перегрузках и коротких замыканиях происходит независимо от того, удерживается ли рукоятка во включенном положении или нет. Расцепители изготавливаются с нерегулируемыми в условиях эксплуатации уставками на ток срабатывания. Выводы выключателя обеспечивают присоединение внешних проводников без помощи кабельных наконечников. Выключатели предназначены для монтажа на стандартных 35 мм рейках.
Рис.
1. Электрические принципиальные схемы
выключателей ВМ40:
а — однополюсного;
б—
двухполюсного
с двумя зашищенными полюсами; в
- двухполюсного
с одним защищенным полюсом; г
— трехполюсного
|
Дифференциальные автоматические выключатели серии DS941 Имеют визуальную индикацию срабатывания по току утечки. Технические характеристики: тип АС, номинальный ток от 6 ло 40А; напряжение 230/400 В; номинальная чувствительность 30 мА; подключение кабеля сечением ло 16 мм2.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ. ПРИЛОЖЕНИЯ. Приложение 1 Категории основного применения коммутационных аппаратов и условия проведения коммутационных испытаний Таблица 1 Категория основного применения ГОСТ 12434—83
|
Таблица 2
