3.3 Заголовки
Назва розділу повинна бути короткою і відповідати змісту. Її записують як заголовок і розташовують симетрично до тексту. Перенесення слів в назві, підкреслювання заголовка і розміщення його останнім рядком на аркуші ПЗ не допускається.
Заголовки пишуть з абзацного відступу з великої літери без крапки у кінці.
3.4 Нумерація аркушів
Нумерація аркушів ПЗ і додатків , які входять до її складу повинна бути наскрізною.
Таблиці та ілюстрації, розміщенні на окремих аркушах, включаються в загальну нумерацію аркушів ПЗ.
Першим аркушем ПЗ є титульний лист, другим – завдання на проектування. Вони не нумеруються, але включаються до загальної нумерації сторінок.
3.5 Ілюстрації
Ілюстрації розміщують у тексті ПЗ для пояснення викладеного матеріалу. На всі ілюстрації мають бути посилання у тексті записки.
Ілюстрації слід розміщувати безпосередньо після тексту, де вони згадуються вперше, або на наступній сторінці, або у додатку.
Ілюстрація позначається словом “Рисунок” і нумерується послідовно в межах розділу арабськими цифрами. Номер ілюстрації складається із номера розділу і порядкового номера ілюстрації, відокремлених крапкою, наприклад, рисунок 3.2 – другий рисунок третього розділу.
3.6 Посилання
У тесті ПЗ дають посилання на використані джерела, на текст ПЗ.
Посилання у тексті ПЗ на джерела слід зазначити порядковим номером за переліком посилань виділеним квадратними дужками, наприклад, “... у роботах [1 ... 7 ...]”.
3.7 Додатки
Графічні додатки повинні строго відповідати вимогам до діючих інструкцій з оформлення геологічної документації. Вони виконуються на ватмані тушшю. Розмальовка виконується кольоровими олівцями або фарбами в прийнятих кольорах.
На листі графіки вказуються: назва, масштаб, рік складання, умовні позначення, лінійний масштаб, автор і група. Листи графіки послідовно нумеруються (див. рисунок 3.1).
При побудові геологічних розрізів на їх кінцях вказується орієнтування за сторонами світу. Будуються вертикальні масштабні лінійки. Над розрізом пишеться заголовок “Геологічний розріз по лінії АБ”, під розрізом вказуються вертикальний і горизонтальний масштаби, які повинні бути однаковими і відповідати масштабу карти. Положення геологічних границь на розрізі повинно точно відповідати положенню їх на геологічній карті. Географічні орієнтири (ріки, гори, озера) на розрізі вказуються надписами, а їх положення тонким коротким вертикальним пунктиром. До розрізів додаються умовні позначення.
ДОДАТОК А

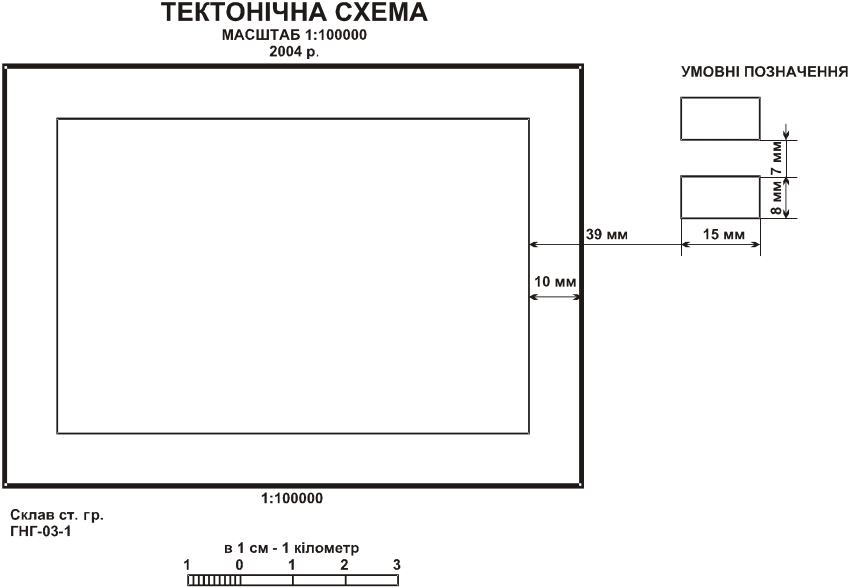

Рисунок 3.1 – Приклад зарамкового оформлення графіки
4 Рейтингова оцінка курсового проекту з дисципліни “сТруктурна геологія та геокартування”
Виконання курсового проекту оцінюється за рейтинговою системою 100 бальною шкалою. Складові частини проекту оцінюються наступним чином:
вступ – 4 бали (розкриття актуальності теми – 1; формування задач та шляхів їх розвитку – 2; зв’язок важливості теми з обраним фахом – 1);
аналіз геологічної будови досліджуваного району – 20 балів (орогідрографія – 1; стратиграфія – 1; інтрузивні породи – 1; характеристика форм залягання гірських порід – 3; геоморфологія – 1; історія геологічного розвитку району – 4; корисні копалини – 1; виконання графіки: тектонічної схеми і геологічного розрізу – 5; виконання частини згідно затвердженого графіку – 3);
проектна частина – 20 балів (розкриття мети і задач геологозйомочних робіт – 1; встановлення масштабу, характеристика району і визначення площі робіт – 1; розробка методики геологозйомочних робіт – 10; побудова схеми розташування маршрутів, гірських виробок та бурових свердловин – 5; виконання частини вчасно – 3);
висновки – 3 бали (повнота охоплень розділів проекту – 2; наявність позицій чи рішень економічного характеру – 1);
використання джерел інформації – 3 бали (рекомендована література – 1; самостійно зібрана додаткова науково-технічна інформація – 2);
відповідність існуючим стандартам – 10 балів (пояснювальна записка – 3; графічні додатки – 7);
захист проекту – 40 балів (розкриття змісту – 5; аналіз геологічної будови району – 5; розкриття суті проектування та висновки – 5; розкриття змісту креслень – 5; відповіді на питання – 20).
Перевід 100-бальної шкали у п"ятибальну здійснюється за співвідношеннями:
90 – 100 балів – відмінно (А)
75 – 89 балів – добре (ВС)
60 – 74 балів – задовільно (ДЕ)
35 – 59 балів – незадовільно з можливістю
повторного складання (FX)
Курсовий проект допускається до захисту при відповідності його змісту затвердженому завданню, наявності всіх його елементів (згідно змісту) та попередньо набраній сумі балів не менше, як 40.
