Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра экономической информатики

Лабораторная работа №2

по учебной дисциплине «Проектирование информационных систем»

Выполнили:

Факультет: Факультет Бизнеса

Специальность: Прикладная информатика

Группа: ФБИ-01

Преподаватель: Милёхина О.В.

Новосибирск

2013

1. Цель работы:

научиться формировать модели в среде BPWin, перекрывающие технологические процессы, используемые для обработки данных, а также научиться проводить декомпозицию этих процессов.

2. Порядок выполнения работы:

1. Построили схему взаимосвязи объекта автоматизации с внешними системами для выявления «внешних сущностей».

2. Описали все «внешние сущности», взаимосвязанные с нашим ОА.

3. Сформировали контекстную диаграмму в BPWin (DFD).

4. Произвели декомпозицию контекстной диаграммы до уровня функций по обработке информационных потоков на рабочих местах (не более 3х уровней декомпозиции: первый уровень – подразделения, второй уровень – РМ, третий уровень – функции обработки информационного потока).

1. Граф – схема взаимосвязи объекта автоматизации со смежными системами.

Для выполнения лабораторной работы была взята задача добавление рекламы заказчика в макет журнала «Students».

2

1

3

9

4

5

6

8

7

Рис. 1 Граф взаимосвязи объекта автоматизации с внешними сущностями

Таблица 1. Характеристика внешних сущностей

Номер	Наименование	Характеристика
1	Деканат	Организационный центр по управлению работой факультета, возглавляемый деканом. Деканат выполняет функции координации и административного обеспечения учебного процесса, ведения делопроизводства.
2	Бухгалтерия	Структурное подразделение, предназначенное для сбора и хранения данных о имуществе и обязательствах предприятия.
3	Интернет-провайдер	Организация, которая предоставляет услуги доступа к сети Интернет и иные, связанные с Интернетом услуги.
4	Охранное предприятие	Организация, оказывающее услуги охраны.
5	Поставщики	Предприятие, поставляющее необходимые товары и услуги.
6	Дирекция студенческого городка	Организационный центр по управлению студенческим городком.
7	Студенты	Учащиеся высшего учебного заведения, которым необходимо место проживания на период обучения.
8	СЭС и ПИ	Санитарно – эпидемиологическая служба и Пожарная инспекция осуществляют контроль за соблюдением необходимых норм и правил.
9	БД НГТУ	База данных, хранящая необходимую информацию.

Параметрическое описание информационных потоков между объектом автоматизации и активными внешними сущностями представлено в таблице 2.

Таблица 2. Параметрическое описание информационных потоков

Внешняя сущность	Наименование информационного потока	Носитель информации	Периодич-ность сообщений	Объем информации
Деканат	Список студентов на заселение	Электронный/Бумажный	1 год	88630
Бухгалтерия	Данные об оплате за проживание	Бумажный	6 месяцев	17800
	Квитанции на оплату	Бумажный	6 месяцев	8500
Интернет-провайдер	Договор с интернет-провайдером	Бумажный	1 год	14200
	Заявка на подключение к сети Интернет	Бумажный	1 месяц	3500
Охранное предприятие	Договор о предоставлении охранных услуг	Бумажный	1 год	16300
	График работы охранников	Бумажный	1 месяц	9500
Поставщики	Договор о поставках	Бумажный	1 год	14200
	Документы по закупкам	Бумажный	1 месяц	18450
	Заявка на закупку мебели и оборудования	Бумажный	1 месяц	13500
	Чек об оплате	Бумажный	1 месяц	3540
Дирекция студенческого городка	Договоры с обслуживающим персоналом	Бумажный	1 год	29600
	Должностные инструкции	Бумажный	1 год	2500
	График работы обслуживающего персонала	Бумажный	1 месяц	1460
	Список заселённых студентов	Бумажный	1 год	88630
Студенты	Правила проживания	Бумажный	1год	32100
	Заявка на подключение к сети интернет	Бумажный	1 месяц	2500
СЭС и ПИ	Договор с СЭС и ПИ	Бумажный	1 год	26800
	Акт проверки пожарной безопасности	Бумажный	1 год	46546
	График протравок	Бумажный	1 месяц	1500
БД НГТУ	Запрос	Электронный	1 день	2300
	Ответ БД	Электронный	1 день	1600

Приложение

Рис. 1. Укрупненная информационная модель предприятия, взаимодействие с внешними сущностями

Рис.2.Организационная модель описания потоков данных, которые возникают в результате деятельности (DFDдиаграмма).

Рис.3. Детализация рабочего места заведующего общежитием, взаимодействие с внешними сущностями

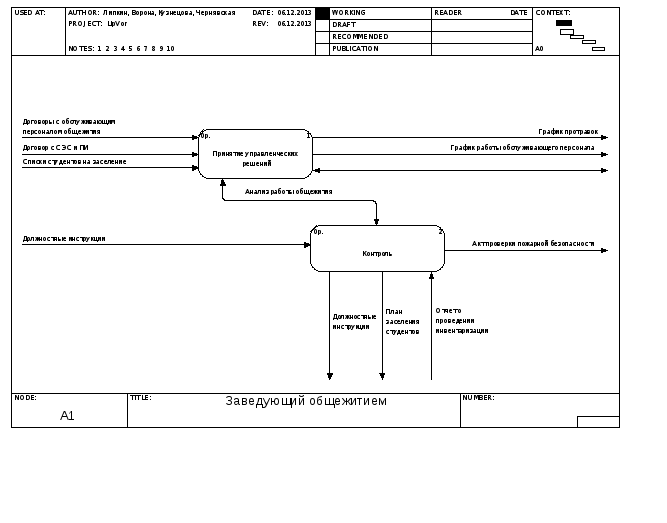

Рис.4. Детализация рабочего места заведующего общежитием по выполняемым функциям

Рис.5. Детализация рабочего места коменданта, взаимодействие с внешними сущностями

Рис.6. Детализация рабочего места коменданта по выполняемым функциям

Рис.7. Детализация рабочего места технической поддержки

Рис. 8 Детализация рабочего места службы безопасности

Рис. 9 Детализация рабочего места кастелянши
