Водозащитные мероприятия

Такие мероприятия предусматривают при компоновке генеральных планов, планировке территории предприятия, устройстве оснований под полы, расположении трубопроводов. Необходимо также обеспечить возможность контроля за утечкой воды в период эксплуатации сооружений, несущих воду.

1. Компоновка генплана.

При компоновке генерального плана промышленного предприятия стремятся не допустить замачивания грунтов оснований зданий и соору­жений водами из градирен, бассейнов, цехов с мокрыми технологическими процессами и т. п. С этой целью учитывают условия рельефа, естественные пути стока атмосферных вод, количество осадков.

Здания и сооружения не должны перегораживать пути стока атмо­сферных вод. В самых низких местах рельефа рекомендуется размещать сооружения для хранения и транспортирования воды, а на высоких местах — здания с наиболее чувствительными к неравномерным просадкам конструкциями.

Планировка застраиваемой территории имеет в данном случае цель обеспечивать быстрый и беспрепятственный сток атмосферных вод. Поверхностные воды отводят с участка через ливнесточную сеть или непосредственно по спланированной поверхности в самое низкое место за пределы территории. Не рекомендуется вести планировку территории под одну отметку, так как это приводит к срезке и обнажению просадочных грунтов, вызывая интенсивное замачивание последних.

2. Качественная засыпка пазух котлованов.

Для предотвращения инфильтрации в просадочный грунт поверхностных вод следует до минимума сокращать срезку верхнего слоя грунта. Для планировочных насыпей (включая основание под полы), засыпки пазух котлованов при этом непригодны песок, строительный мусор и другие дренирующие материалы.

3. Устройство отмосток

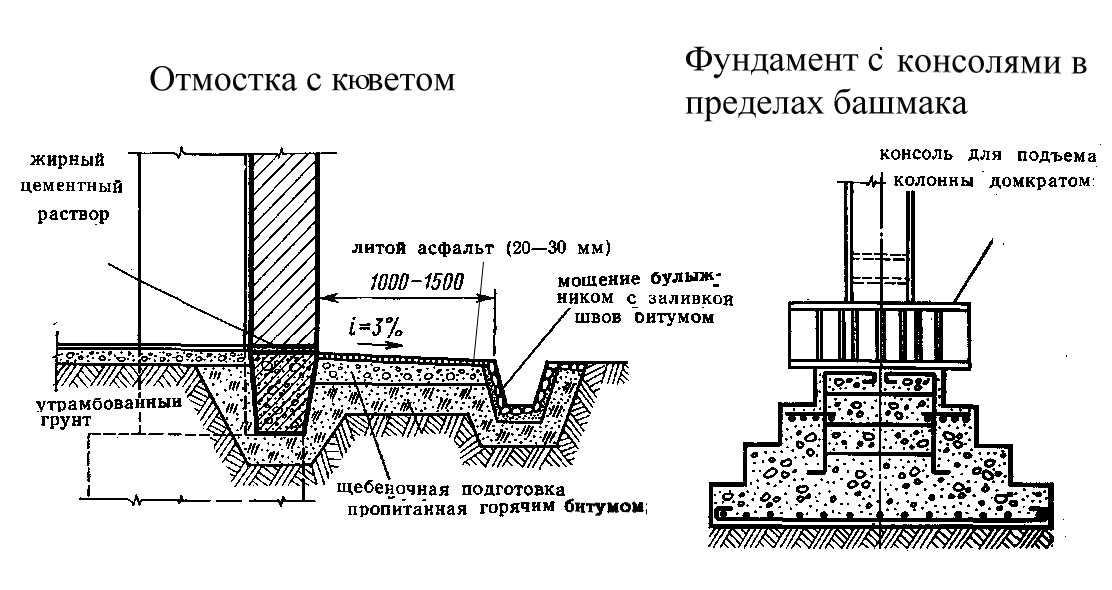

Вокруг зданий и сооружений устраивают водонепроницаемую отмостку шириной 1 —1,5 м с уклоном около 3%, а по ее периметру — водоотводящий кювет.

4. Устройство малопроницаемых экранов, плинтусов высотой 0,1-0,2м.

В качестве основания под полы в цехах с мокрым технологическим процессом, возводимых на просадочных грунтах II типа, предусматривают водонепроницаемый экран толщиной не менее 1 м. Такой экран образуется в результате уплотнения грунта тяжелыми трамбовками или устройства грунтовой подушки.

5. Прокладка коммуникаций (несущих воду) на безопасном расстоянии с исключением возможности утечки из них (дополнительные смотровые колодцы).

Во избежание замачивания грунтов под фундаментами водопроводные, канализационные и теплофикационные трубопроводы размещают от наружных граней фундаментов на расстоянии, равном зоне распространения просадочных явлений. На трубопроводах предусматривают достаточное количество запорных устройств, дающих возможность выключать отдельные участки линии при авариях. За системами водоснабжения, канализации и теплофикации должен быть организован тщательный надзор с целью своевременной ликвидации утечек воды и засоров.

6. Отвод аварийных вод за пределы в ливневую сеть.

Конструктивные мероприятия

Конструктивные мероприятия предусматривают с целью обеспечения прочности, устойчивости и эксплуатационной надежности зданий и сооружений при возможных просадках от замачивания грунтов основания. Необходимо также создать условия для быстрого восстановления проектного положения отдельных конструктивных элементов здания или сооружения.

Основными конструктивными мероприятиями являются следующие:

- применение конструктивной схемы, малочувствительной к неравномерным осадкам;

- разрезка здания на блоки осадочными швами; устройство стыков равнопрочных с соединяемыми элементами (на воздействие неравномерной просадки основания);

- усиление отдельных конструкций дополнительным армированием;

- устройство армированных поясов по капитальным стенам, непрерывных в пределах каждого осадочного блока;

- увеличение площадей опирания в местах сопряжения конструктивных элементов;

- приспособление конструкций к быстрому восстановлению их просадки;

- выбор конструкций, соответствующих строительству на просадочных грунтах.

Малочувствительные к неравномерным осадкам конструкции разде­ляют на жесткие и нежесткие.

Жесткие конструкции обладают большой прочностью, не имеют взаимных перемещений отдельных элементов и оседают как одно пространственное целое. В зданиях и сооружениях с такими конструкциями необходимо, однако, ограничить возможные просадки (крен) и их неравномерность величиной, не ухудшающей условий эксплуатации.

В нежестких конструкциях элементы связаны между собой шарнирно, поэтому их взаимное перемещение вследствие неравномерной просадки основания практически не отражается на устойчивости здания или сооружения в целом. Для зданий с такими конструкциями учитывают возможность отклонения колонн и стен от вертикали при посадке основания. С этой целью в проектах предусматривают не только шарнирную связь ферм (балок) и других элементов с колоннами, но и мероприятия по быстрому восстановлению нормальных условий эксплуатации построек.

Помимо малочувствительных конструкций в строительной практике применяют чувствительные к неравномерным осадкам конструкции, состоящие из жестко связанных между собой элементов, взаимное смещение которых может привести к значительным повреждениям или общей потере устойчивости (крупнопанельные, каркасные с жестким каркасом, бесшарнирные и двухшарнирные арки, своды, неразрезные многопролетные балки, рамы с жесткими узлами и т. п.).

Здания и сооружения с такими конструкциями проверяют на статическую устойчивость и прочность всех элементов при невыгоднейщих комбинациях неравномерных просадок основания.

В случае недостаточной устойчивости строения в целом предусмат­ривают необходимые конструктивные мероприятия.

Для уменьшения длины изгибаемых участков при неравномерной просадке здания или сооружения разрезают осадочными швами, которые, как правило, совмещают с температурными.

В необходимых случаях по капитальным стенам устраивают железобетонные пояса, размещая их на уровне оконных перемычек в одноэтажных зданиях и на уровне междуэтажных перекрытий в многоэтажных. Кроме того, во всех типах зданий предусматривают армированные пояса в пределах подошвы фундаментов. Количество поясов и их сечение определяют расчетом; во всех случаях их должно быть не менее двух.

Размеры площадей опирания отдельных конструктивных элементов назначают из условия исключения возможности сползания их при неравномерной просадке.

Под несущие стены зданий устраивают монолитные или сборно-мо­нолитные ленточные фундаменты; сборные фундаменты допускают при полном устранении просадочных свойств грунта в основании. В каркасных зданиях фундаменты аналогичны зданиям, возводимым на обычных грунтах.
