3.5.2 Двери и их конструктивные решения

Для изоляции друг от друга проходных помещений и входа в здания слу­жат двери. Их расположение, количест­во и размеры определяются с учетом числа людей, находящихся в помеще­ниях, вида здания и других факторов. Двери состоят из коробок, представ­ляющих рамы, укрепленные в дверных проемах стен, или перегородок и поло­тен, навешиваемых на дверные короб­ки.

По числу полотен двери могут быть одно- и двупольные и полуторные (с двумя полотнами неравной ширины). По положению в здании двери могут быть внутренние, наружные и шкаф­ные. Однопольные двери обычно прини­мают шириной 600, 700, 800, 900 и 1100 мм, двупольные — 1200, 1400 и 1800 мм. Высота дверей 2000 и 2300 мм. Двери служебных и других специаль­ных помещений, которые не являются эвакуационными (подвальные, шкаф­ные и др.), могут иметь высоту 1200 и 1800 мм.

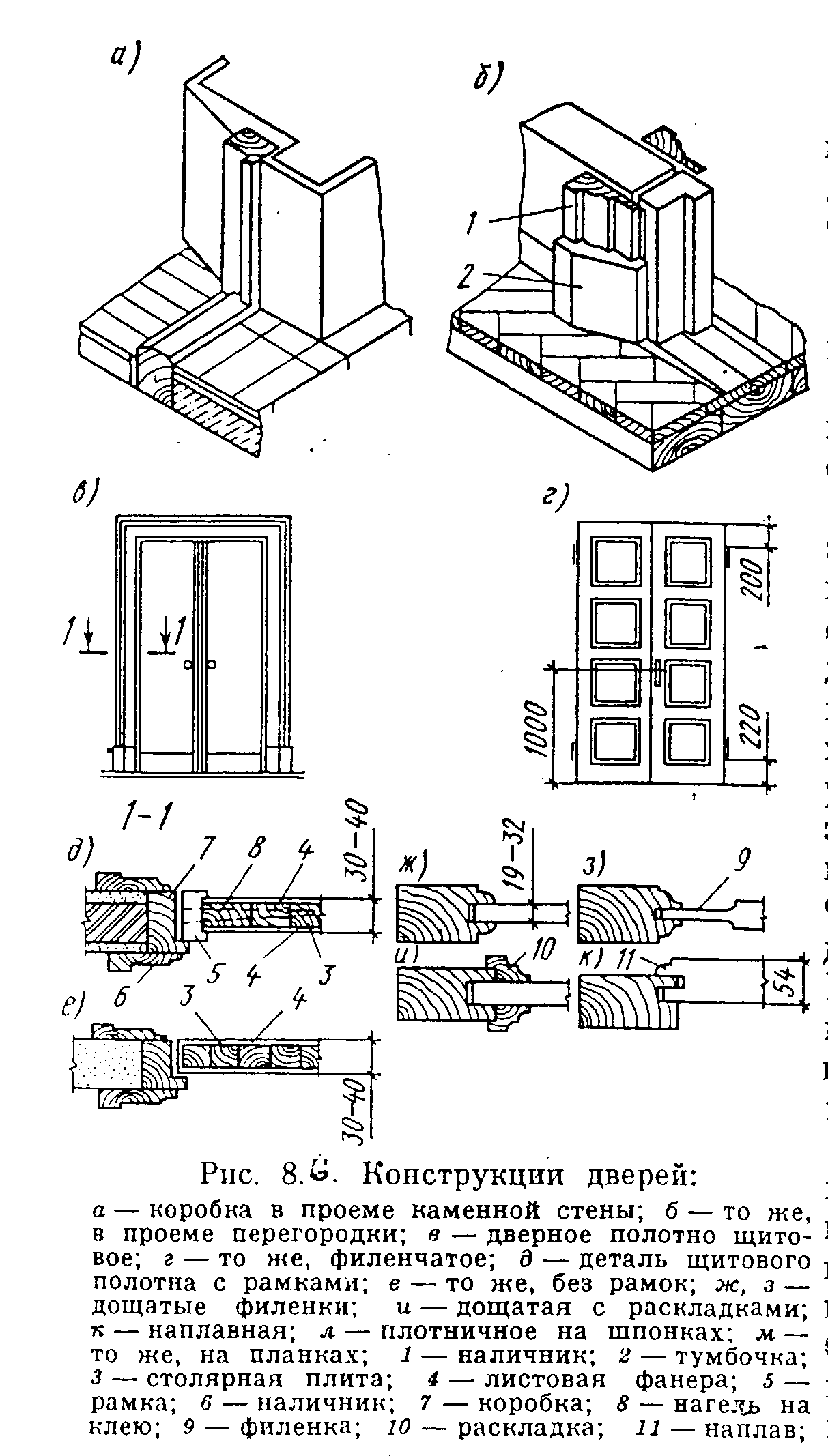

Дверные коробки имеют четверти глу­биной 15 мм для навески полотен, Ши­рина которых должна соответствовать толщине полотна. Иногда над дверьми устраивают фрамуги (для второго осве­щения). В этом случае в дверную ко­робку вводят дополнительно горизон­тальный средник. Для внутренних две­рей нижний брус обвязки обычно не де­лают. Дверные коробки в проемах ка­менных стен крепятся гвоздями или ер­шами, забиваемыми в специально устанавливаемые в конструкции проемов деревянные пробки. Коробка должна быть антисептирована и обита толем. В перегородках зазор между коробкой и конструкцией ограждения закрывают наличником (рис. 8.6).

По конструктивному решению двер­ные полотна могут быть щитовыми или филенчатыми. Щитовое дверное полот­но состоит из рамки (рис. 8.6 в), обра­зуемой обвязочными брусками, сплош­ного или решетчатого щита (каркаса) и облицовки с двух сторон из фанеры, древесно-волокнистых плит или пласти­ка. Филенчатое дверное полотно состоит из обвязок, расположенных по перимет­ру полотна, средников (промежуточных элементов) и заполнения между ними, называемого филенками (рис. 8.6 г). Филенки изготовляют из досок, фанеры, древесноволокнистых плит, пластика. Наружные стены должны быть надеж­но утеплены войлоком, минеральной ватой или другими теплоизоляционными материалами.

Во временных зданиях устраивают плотничные двери (рис. 8.6 л, м) на шпонках или планках. Двери, распола­гаемые в брандмауэрных стенах, лест­ничных клетках и чердаках, должны быть трудносгораемыми. С этой целью в их конструкцию вводят асбестовые прокладки и обивают со всех сторон кровельной сталью.

Применение в ряде общественных зданий дверей из толстого закаленного стекла (10—15 мм) без обвязки весьма эффективно, но обязательно должно от­вечать требованиям безопасности эва­куации. Запрещается устраивать зер­кальные двери. Стеклянные двери уста­навливают на подпятниках, которые крепят к стеклу болтами, проходящи­ми в специальные отверстия.

Лекции 3.6; 3.7 Перекрытия Перекрытия. Их классификации и требования к ним

Перекрытия наряду со стенами явля­ются основными конструктивными эле­ментами зданий, разделяющими их на этажи. По расположению в здании перекрытия могут быть междуэтажны­ми, чердачными и надподвальными. До­ля стоимости перекрытий и полов от общей стоимости здания составляет 18—20%, а трудоемкость устройства — 20—25%. В связи с этим перекрытие должно быть прочным, т. е. выдержи­вать действующие па него постоянные и временные нагрузки.

Важным требованием, определяю­щим эксплуатационные качества пере­крытия, является жесткость. Если жесткость перекрытия недостаточна, то под влиянием нагрузок оно дает зна­чительные прогибы, что вызывает по­явление трещин. Величина жесткости оценивается значением относительного прогиба, равного отношению абсолютно­го прогиба к величине пролета. Его значение не должно превышать 1/200 для чердачных перекрытий и 1/250 для междуэтажных.

Теплозащитные требования предъяв­ляют для чердачных и надподвальных перекрытий отапливаемых зданий, а также междуэтажных перекрытий, от­деляющих отапливаемые помещения этажей от неотапливаемых.

Особое внимание необходимо уделять конструированию перекрытия в местах примыкания к несущим сте­нам, так как возможно образование мо­стиков холода в стенах, что приведет к дискомфортным условиям эксплуата­ции здания.

Перекрытия должны обладать доста­точной звукоизоляцией. В связи с этим применяют слоистые конструкции пере­крытий с различными звукоизоляцион­ными свойствами, опирают основные конструкции перекрытия на звукоизо­ляционные прокладки, а также тщательно заделывают неплотности. Пере­крытия должны также удовлетворять противопожарным требованиям, соот­ветствующим классу здания.

В зависимости от назначения поме­щений к перекрытиям могут предъяв­ляться также специальные требования: водонепроницаемость (для перекрытий в санузлах, душевых, банях, прачеч­ных), несгораемость (в пожароопас­ных помещениях), воздухонепрони­цаемость (при размещении в нижних этажах лабораторий, котельных и др.).

Независимо от места расположения перекрытия в здании оно должно быть индустриальным в устройстве, а его конструктивное решение должно быть экономически и технологически обосно­вано.

В зависимости от конструктивного решения перекрытия бывают: балоч­ные, в которых основной несущий эле­мент — балки, на которые укладывают настилы, накаты и другие элементы по­крытия; плитные, состоящие из несу­щих плит или настилов, опирающихся на вертикальные несущие опоры зда­ния или на ригели и прогоны; безба­лочные, состоящие из плиты, связанной с вертикальной опорой несущей капи­телью.

В зависимости от применяемого ма­териала основных несущих элементов, непосредственно передающих нагрузки на стены и прогоны, перекрытия бы­вают железобетонные, деревянные и по стальным балкам. Применение послед­них в настоящее время крайне огра­ничено.
