Крупнопанельные перегородки

Крупнопанельные перегородки раз­мером на комнату являются наиболее индустриальным типом перегородок. В практике строительства наибольшее распространение получили гипсобетонные перегородочные панели, изготов­ляемые на заводах методом вибропро­ката. Качество таких панелей весьма высокое, и они имеют постоянные фи­зико-механические свойства.

Толщина панелей 80—100 мм. В ка­честве заполнителя гипсобетона приме­няют шлаки, древесные опилки и дру­гие материалы. Панели армируют де­ревянными рейками

В зависимости от назначения и тре­буемой звукоизолирующей способно­сти их изготовляют одинарными, со­стоящими из двух панелей толщиной 80—100 мм с воздушным промежутком между ними 50 мм,

двойными общей толщиной от 140 до 160 мм (для общественных зданий).

Применяют также перегородки-шка­фы и раздвижные перего­родки.

Установка раздвижных перегородок позволяет трансформировать планиров­ку помещений, когда требуется перего­родить одну комнату или, наоборот, объединить две. Раздвижные перего­родки бывают гармончатые и створ­чатые.

При устройстве перегородок с целью улучшения их звукоизолирующей спо­собности необходимо учитывать сле­дующие правила: в капитальных зда­ниях их нельзя устанавливать на чистые полы или лаги; их надо опирать на ригели, укрепленные между балка­ми, а при железобетонных перекрыти­ях ставить на растворе непосредствен­но на бетон в местах примыкания пола к перегородкам не­обходимо прокладывать звукоизоли­рующие прослойки из упругого мате­риала; при расположении перегородок поперек балок и наличии в конструк­ции перекрытия подпольного простран­ства необходимо для устранения пере­дачи воздушного шума из одного поме­щения в другое устраивать под низом перегородки специальные диафрагмы из плотных материалов с тщательной заделкой всех щелей; при сопряжении перегородок со стенами и между собой надо обеспечивать плотность швов, для чего необходимо проконопачивать зазоры и заделывать швы раствором; пере­городки не следует доводить до потол­ка на 10—15 мм, зазор необходимо тщательно проконопачивать, а затем заделывать раствором на глубину 20— 30 мм; панели крепить к кирпичным стенам с помощью стальных ершей, за­биваемых в заложенные в стену дере­вянные антисептированные вкладыши

Крепление перегородок к потолку осуществляется специальной скобой, закладываемой в шов между панелями перекрытий или с помощью стальных пластин.

Лекция 3.5. Оконные и дверные заполнения.

3.5.1 Окна и их конструктивные решения

Естественное освещение помещений может быть обеспечено через верти­кальные и горизонтальные проемы в стенах и покрытиях. Соответ­ствующим расчетом естественной осве­щенности помещений, а также по СНиПам определяют размеры окоп и их расположение. Так, для жилых зда­ний площадь окон должна быть в пре­делах от 1/8 до 1/5 от площади пола по­мещения.

Окна и витражи являются основными вертикальными конструкциями для обе­спечения естественной освещенности помещений. Конструкции остекления являются, кроме того, важным элемен­том, влияющим как на внешний облик здания, так и на интерьер помещений. Необходимым требованием, которому должны удовлетворять окна, являются их теплозащитные свойства, что позво­ляет избежать необоснованных потерь теплоты и обеспечить звукоизоляцию помещений.

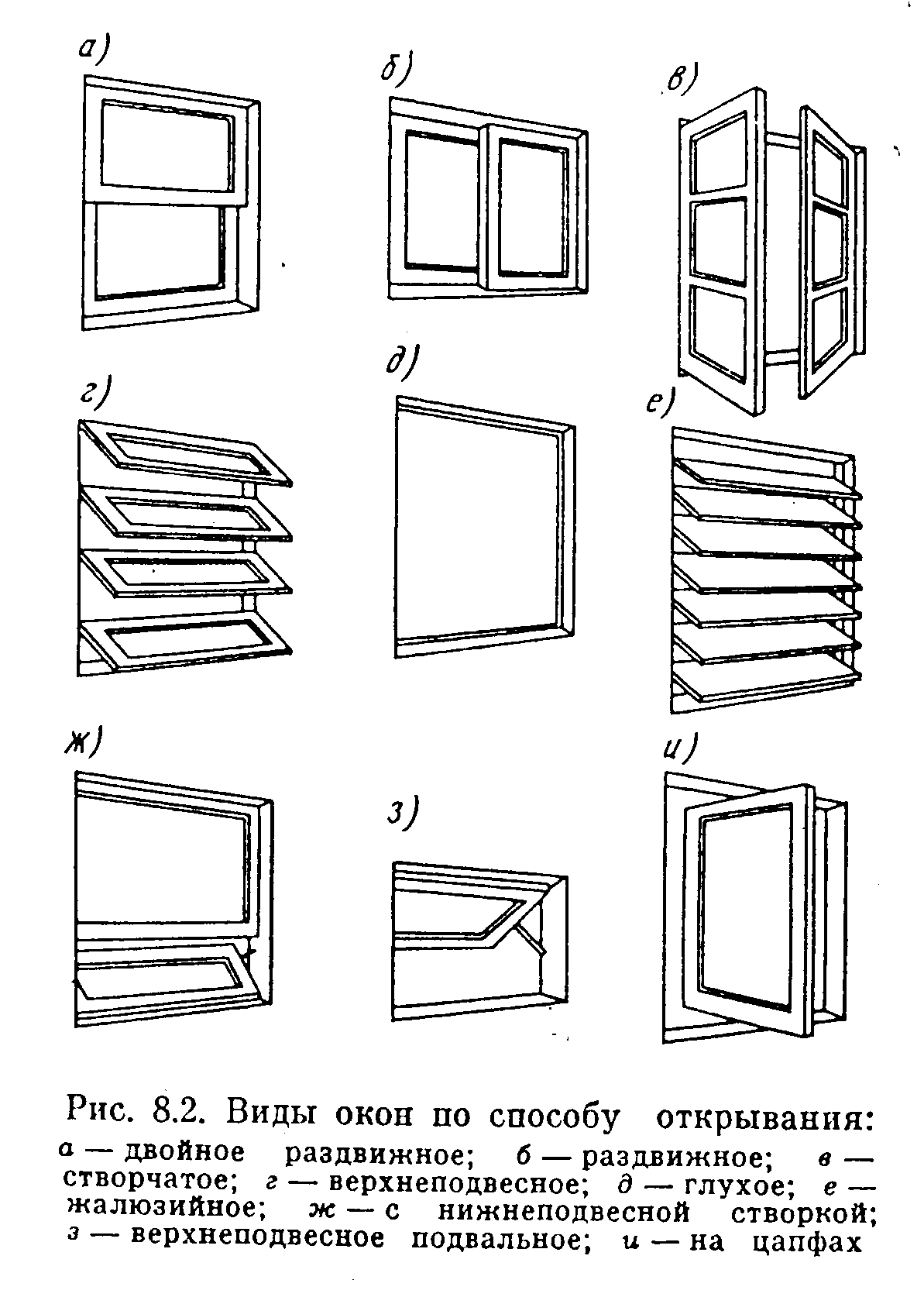

По материалу конструкций окон их делят на деревянные, металлические, железобетонные и пластмассовые. По способу открывания и конструктивному решению окна делятся на створчатые (одно-, двух- и трехстворчатые), глу­хие, раздвижные, верхнеподвесные, нижнеподвесные, с переплетом на цап­фах, жалюзийные и др. (рис. 8.2).

По числу стекол окна бывают с оди­нарным, двойным и тройным остекле­нием. Окна с одинарным остеклением применяют в южных районах и неотап­ливаемых зданиях. Для районов с умеренным климатом для граждапских зданий применяют окна с двойным ос­теклением с воздушной прослойкой между стеклами. В районах с суровым климатом применяют окна с тройным остеклением. Размеры окон унифициро­ваны и приведены в соответствующем ГОСТе. Высоту окна обычно принима­ют на 1100—1300 мм меньше высоты этажа, а ширину одностворчатых — не менее 60 мм, двухстворчатых — 900, 1100 и 1300 мм и трехстворчатых — 1600-1800 мм.

Оконные блоки состоят из окопных коробок, остекленных переплетов и под­оконных досок.

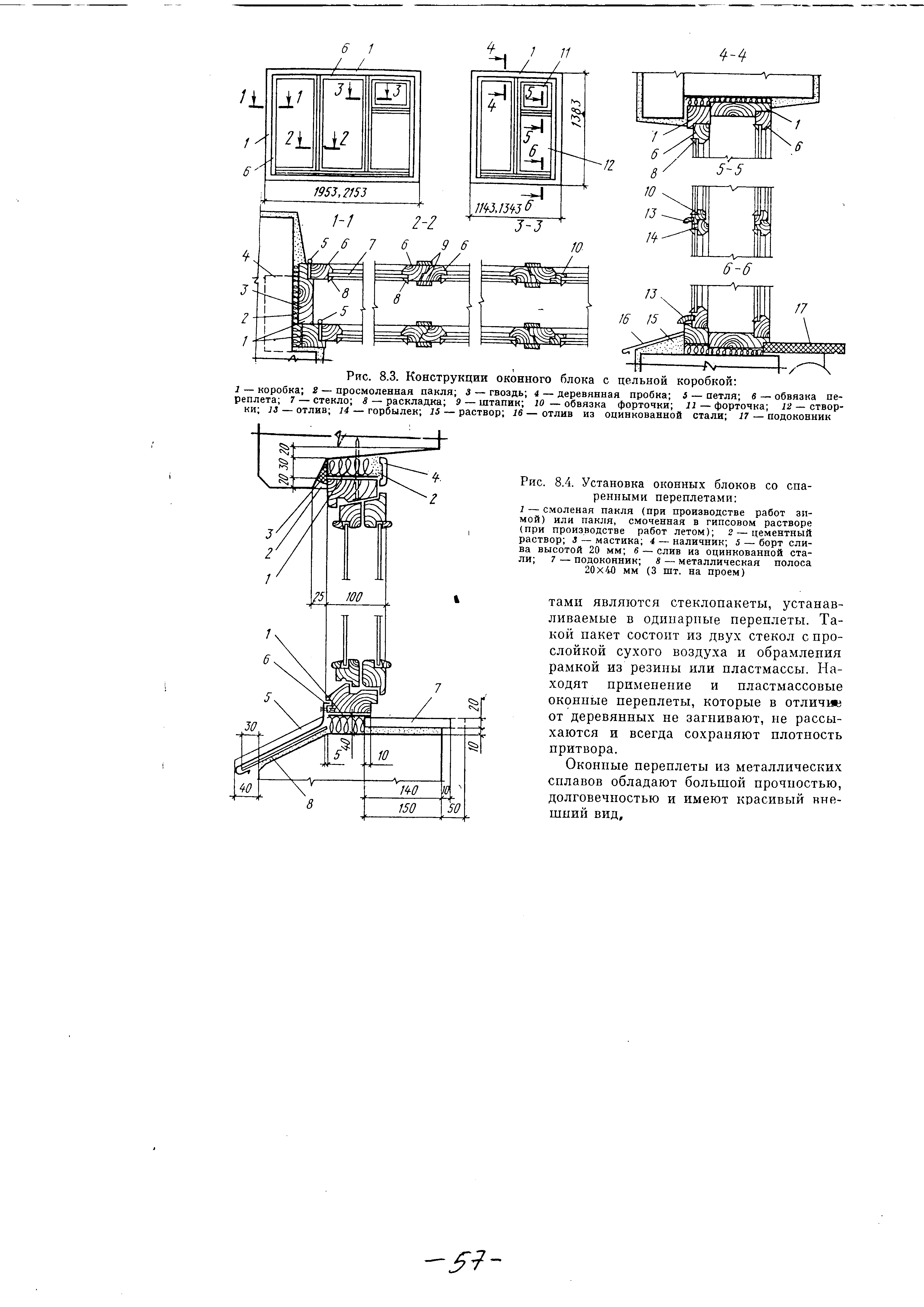

По конструктивному решению окон­ные коробки бывают раздельные (для наружных и внутренних переплетов) и общие. В практике строительства в ос­новном используют цельные коробки (рис. 8.3). Коробки в стенах укрепляют ершами в швах кладки или гвоздями, которые забивают в специально устана­вливаемые деревянные пробки. Зазор между коробкой и стеной тщательно проконопачивают паклей, вымоченной в глиняном или гипсовом растворе. Ко­робку обязательно покрывают антисеп­тиком и по периметру обкладывают слоем толя или рубероида. Откосы ош­тукатуривают снаружи и внутри. На строительную площадку поступают оконные блоки полностью подготовлен­ными к установке (с навешенными, за­грунтованными и остекленными пере­плетами, снабженными приборами).

Широко применяют окна со спаренны­ми переплетами (рис. 8.4), в которых наружный и внутренний переплеты сближают до непосредственного сопри­косновения и образуют как бы один переплет с двумя стеклами. На рис. 8.4 показано крепление окон­ных блоков со спаренными переплета­ми к панелям. Их устанавливают в про­емы панелей в заводских условиях.

Более прогрессивной конструкцией по сравнению со спаренными переплетами являются стеклопакеты, устанав­ливаемые в одинарные переплеты. Та­кой пакет состоит из двух стекол с про­слойкой сухого воздуха и обрамления рамкой из резины или пластмассы. На­ходят применение и пластмассовые оконные переплеты, которые в отличии от деревянных не загнивают, не рассы­хаются и всегда сохраняют плотность притвора.

Оконные переплеты из металлических сплавов обладают большой прочностью, долговечностью и имеют красивый вне­шний вид.

В практике все более широкое рас­пространение получают витражи. Они могут быть с одинарным, двойным и тройным остеклением. Витражи и вит­рины (рис. 8.5) могут заменять целую стену и объединяться в ленточные го­ризонтальные и вертикальные полосы. Витражи бывают встроенными и при­ставными. Наружное остекление может быть вертикальным и наклонным (не более 10—15% от вертикали). Витри­ны с витражами должны удовлетворять требованиям достаточной теплоизоля­ции, воздухонепроницаемости и прочно­сти. Витражи и витрины из металли­ческих или деревянных конструкций могут быть выполнены на месте строи­тельства из заранее нарезанных отдель­ных элементов каркаса и переплетов или собраны из изготовленных коробок и рам переплетов.
