Здания из объемных блоков Виды объемных блоков

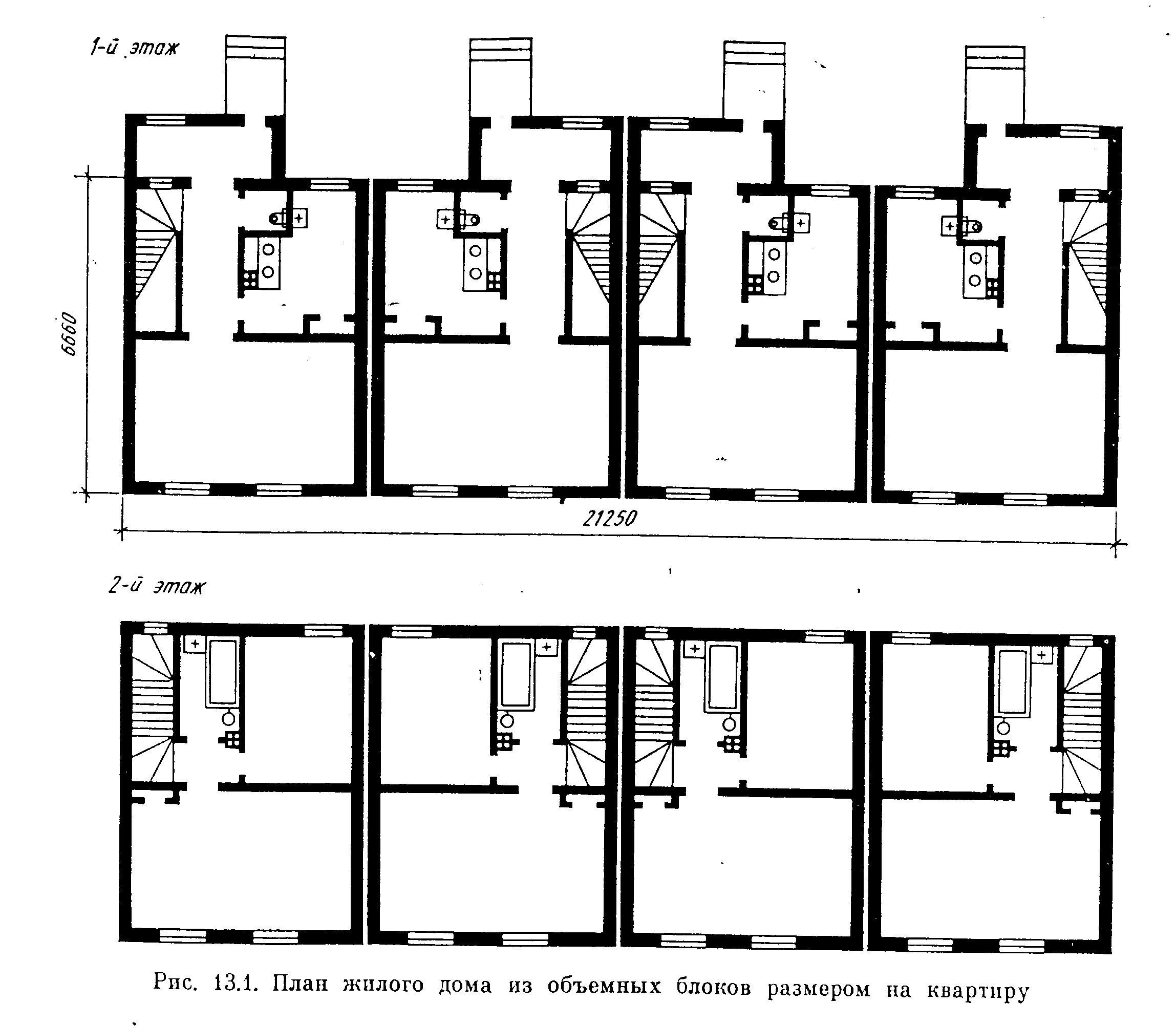

Объемными блоками называются крупные железобетонные коробки, представляющие отдельные помещения или квартиры и изготовляемые в заводских условиях (рис. 13.1). При изготовлении блоков в заводских условиях выполняют также все работы по отделке и внутреннему оборудованию помещений. Объемные элементы применяют для возведения жилых домов, гостиниц, пансионатов и других зданий с одинаковой комнатной структурой.
Изготовленные на заводе объемные блоки, полностью подготовленные к эксплуатации, доставляют специальными транспортными средствами на строительную площадку, где их монтируют (рис. 13.2). Опыт строительства зданий из объемных блоков показывает, что можно достичь значительного повышения качества строительных работ, сокращения стоимости строительства и расхода материалов, повышения производительности труда и сокращения сроков монтажа на строительной площадке по сравнению с крупнопанельными примерно в 5—6 раз. При этом около 85% всех работ по возведению здания переносится в заводские условия. В настоящее время строительство зданий из объемных блоков перешло из стадии массового экспериментирования к массовому поточному строительству.
По способу изготовления объемные блоки бывают составные из отдельных панелей и монолитные (рис. 13.3). Составные блоки изготовляют из крупноразмерных панелей и делят на каркасные и бескаркасные. Каркасные блоки состоят из каркаса (стоек и ригелей), навесных панелей и плит полов. Бескаркасные собирают в специальных кондукторах из отдельных панелей и затем соединяют между собой путем сварки закладных деталей.
По конструктивной схеме дома из объемных блоков условно подразделяют на три типа: блочные, панельно-блочные и каркасно-блочные (рис. 13.4).
При блочной схеме дома состоят из отдельных блоков, устанавливаемых рядом и друг на друга. Эта схема наиболее индустриально, так как позволяет большую часть работ перенести в заводские условия. Недостатком этой схемы является наличие двойных внутренних стен и перекрытий, т. е. неоправданный расход материалов.
При панельно-блочной схеме наряду с блоками применяют панели, которые позволяют получать однослойные стены. Для этой схемы характерным является необходимость производства более половины отделочных работ на строительной площадке.
Каркасно-блочные схемы представляют собой сочетание каркаса из стоек и ригелей и объемных блоков, опирающихся па каркас. Учитывая то, что каждый блок воспринимает незначительные нагрузки, их можно изготовлять из легких материалов. Однако для зданий с этой схемой характерным является увеличение числа монтажных элементов, причем резко отличаются по своей массе и габаритам. Учитывая изложенное, наиболее предпочтительными являются блочные схемы.
§ 13.2. Конструктивные решения объемных блоков
По размерам и массе объемные блоки можно разделить на три группы.
Мелкие объемные блоки, к которым относят санитарно-технические блоки-кабины, имеющие широкое применение в строительстве многоэтажных зданий.
Объемные блоки средней величины размером на комнату (блок-комната) имеют следующие габариты: размеры в плане от 2,4×4,8 до 3,6×6 ми массу от 5 до 10 т и более. В этих блоках-комнатах размещаются жилые комнаты, спальни, кухни, лестница или комбинации: спальня + коридор, кухня + санузел + прихожая и др.
Крупноразмерные объемные блоки размером на две комнаты или на квартиру (рис. 13.1) имеют размеры в плане по ширине от 2,4 до 6 м и по длине 8—10 м и более. Масса их зависит от размеров и колеблется от 15 до 25 т.
Характер статической работы блоков и их конструкции зависят от способа опирания блоков друг на друга. Применяют следующие способы опирания объемных блоков (рис. 13.5): по четырем углам, по двум коротким сторонам, по двум длинным сторонам, по периметру. Наибольшее распространение получил первый способ, так как в этом случае обеспечивается надежность передачи усилий, имеется возможность хорошего доступа к каждой из четырех опор.
Блоки между собой крепят с помощью сварки закладных деталей. Чаще всего для зданий из объемных блоков устраивают столбчатые сборные фундаменты.
