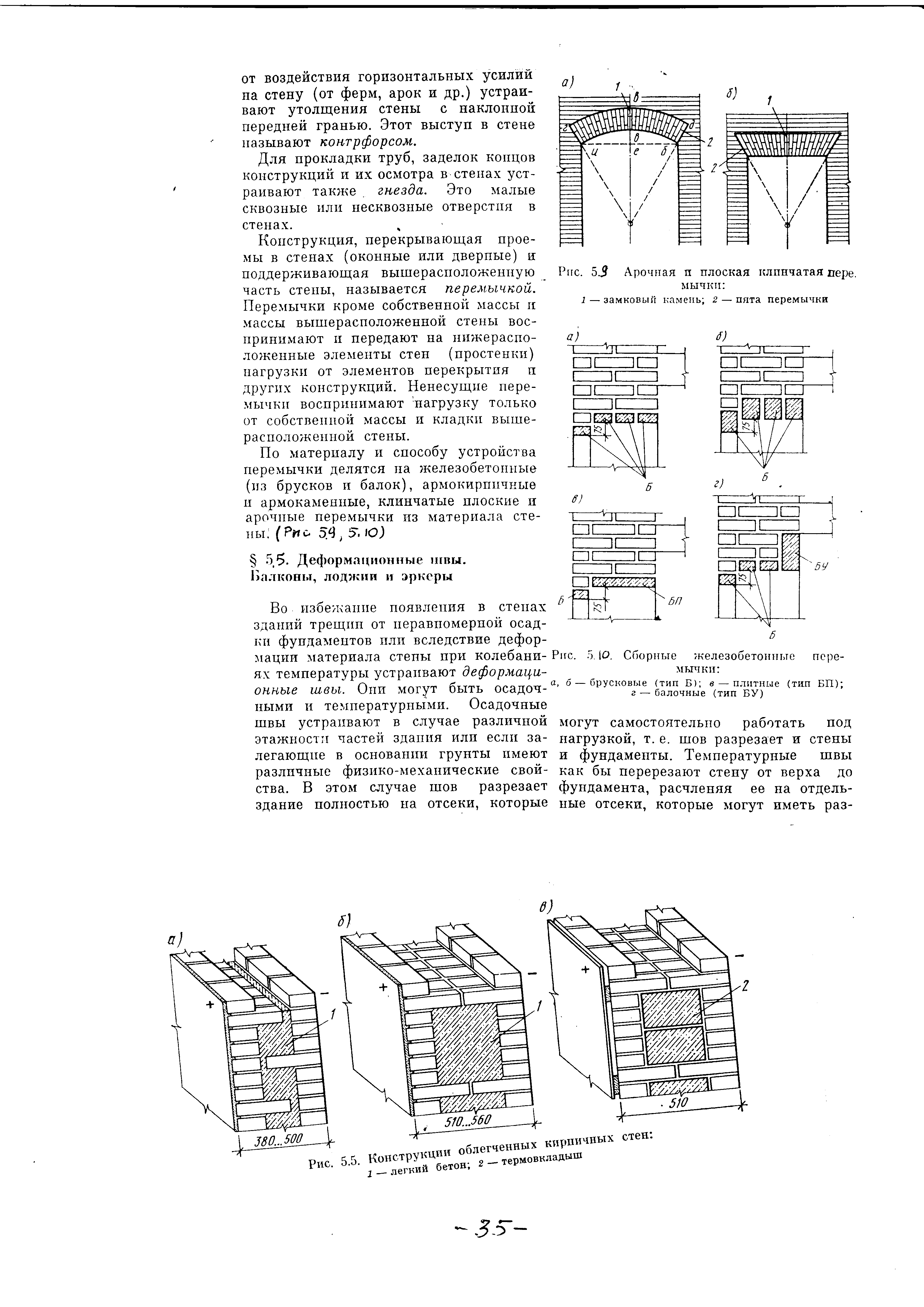

Деформационные швы. Балконы, лоджии и эркеры

Во избежание появления в стенах зданий трещин от неравномерной осад­ки фундаментов пли вследствие дефор­мации материала стены при колебани­ях температуры устраивают деформаци­онные швы. Они могут быть осадоч­ными и температурными. Осадочные швы устраивают в случае различной этажности частей здания или если за­легающие в основании грунты имеют различные физико-механические свой­ства. В этом случае шов разрезает здание полностью на отсеки, которые могут самостоятельно работать под нагрузкой, т. е. шов разрезает и стены и фундаменты.

Температурные швы как бы перерезают стену от верха до фундамента, расчленяя ее на отдель­ные отсеки, которые могут иметь размеры от 50 до 200 м в зависимости от материала стены и района строитель­ства.

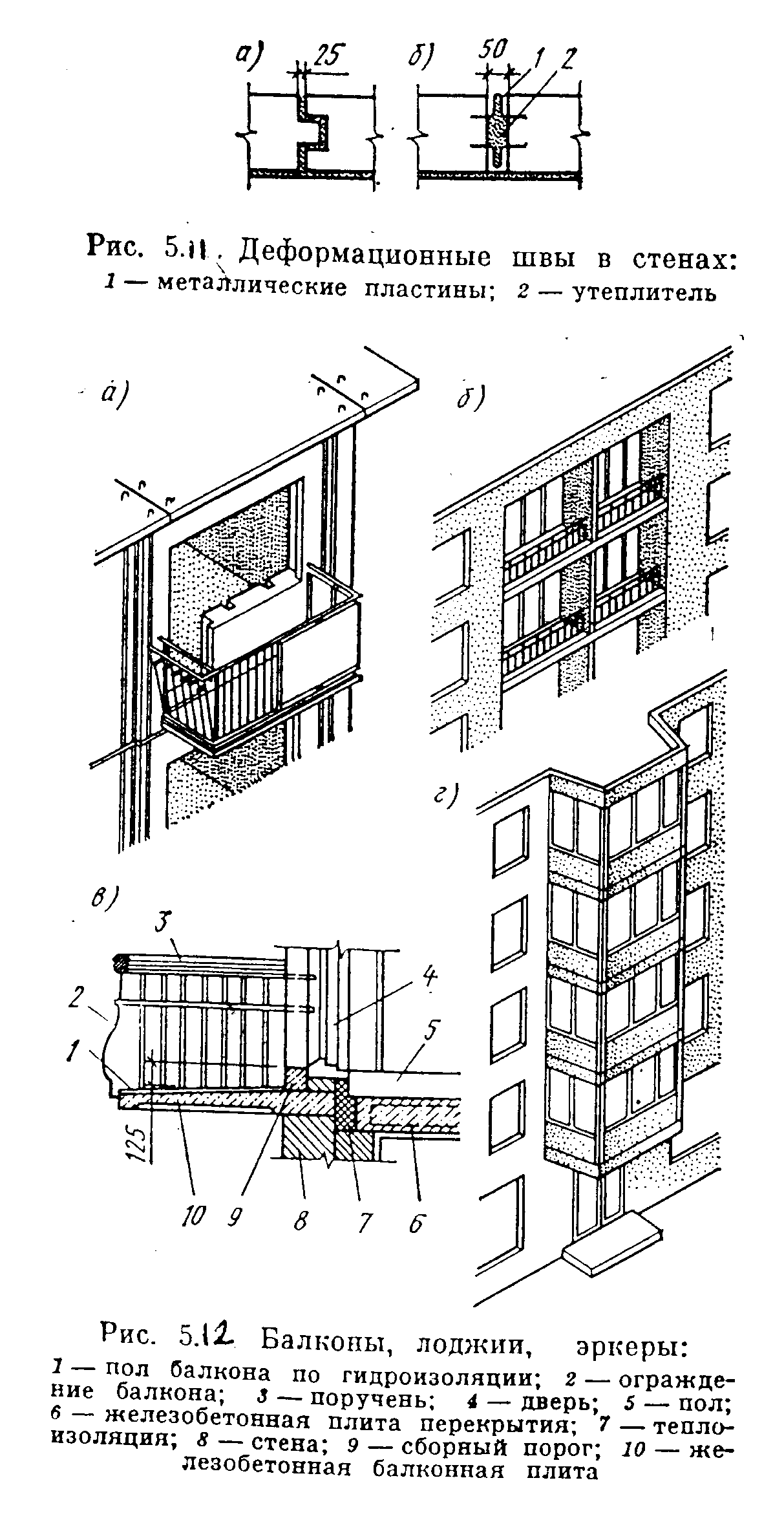

Отсеки стен в деформационном шве сопрягаются обычно в виде паза (штро-бы) и гребня (рис. 5.1),а) с прокладкой между ними двух слоев толя и утеплением шва просмоленной паклей или гернитовым шнуром. Нередко ис­пользуют устройство специальных ком­пенсаторов (рис. 5.11, б) из гибких ме­таллических пластинок, между которы­ми помещают утеплитель.

Важными конструктивными элемен­тами стен зданий, обогащающих архи­тектурно-композиционные решения зданий, являются балконы, лоджии и эркеры. Они служат как бы связующим элементов для человека между помещениями и окружающей приро­дой. Их устройство создает дополни­тельные удобства людям, особенно в жилых зданиях.

Балкон (рис. 5.12 а, в) состоит из несущей • конструкции, чаще всего в виде плиты, пола и ограждения. Несу­щая конструкция в современном мас­совом строительстве выполняется из железобетонных плит, защемленных с одной стороны в стене и прикреплен­ных сваркой к стальным анкерам, за­деланным в стены, а также панели пе­рекрытия.

Лоджии (рис. 5.12, б) представляют собой встроенную в габариты здания террасу, открытую с фасадной сторо­ны и огражденную с трех других сто­рон капитальными стенами. Учитывая, что лоджии позволяют защищать по­мещения от инсоляции, их устройство предпочтительно в южных районах.

Эркеры (рис. 5.12, г) представляют огражденную наружными стенами часть комнаты, выступающую за внеш­нюю плоскость фасадной стены и осве­щаемую одним или несколькими ок­нами. Устройство эркеров предпочти­тельно для многоэтажных зданий начи­ная с первого этажа. В этом случае стены, ограждающие эркер, опираются на собственный фундамент. В связи с тем, что эркеры позволяют увеличить освещенность и инсоляцию помещений, их желательно устраивать в северных районах и районах с умеренным климатом. Необходимо отметить, что эрке­ры также значительно обогащают ком­позицию здания.

Лекции 3.3. Здания панельные, блочные и деревянные.

3.3.1 Конструктивные системы крупнопанельных зданий

Крупнопанельными называют здания, монтируемые из заранее изготов­ленных крупноразмерных плоскостных элементов стен, перекрытий и покрытий и других конструкций. Эти сборные конструкции имеют повышенную заводскую готовность — отделанные наружные и внутренние поверхности, вмонтированные окна и двери.

Строительство зданий из крупных панелей позволяет существенно повысить степень индустриальности строительства и производительность труда, снизить стоимость строительства и сократить сроки возведения зданий.

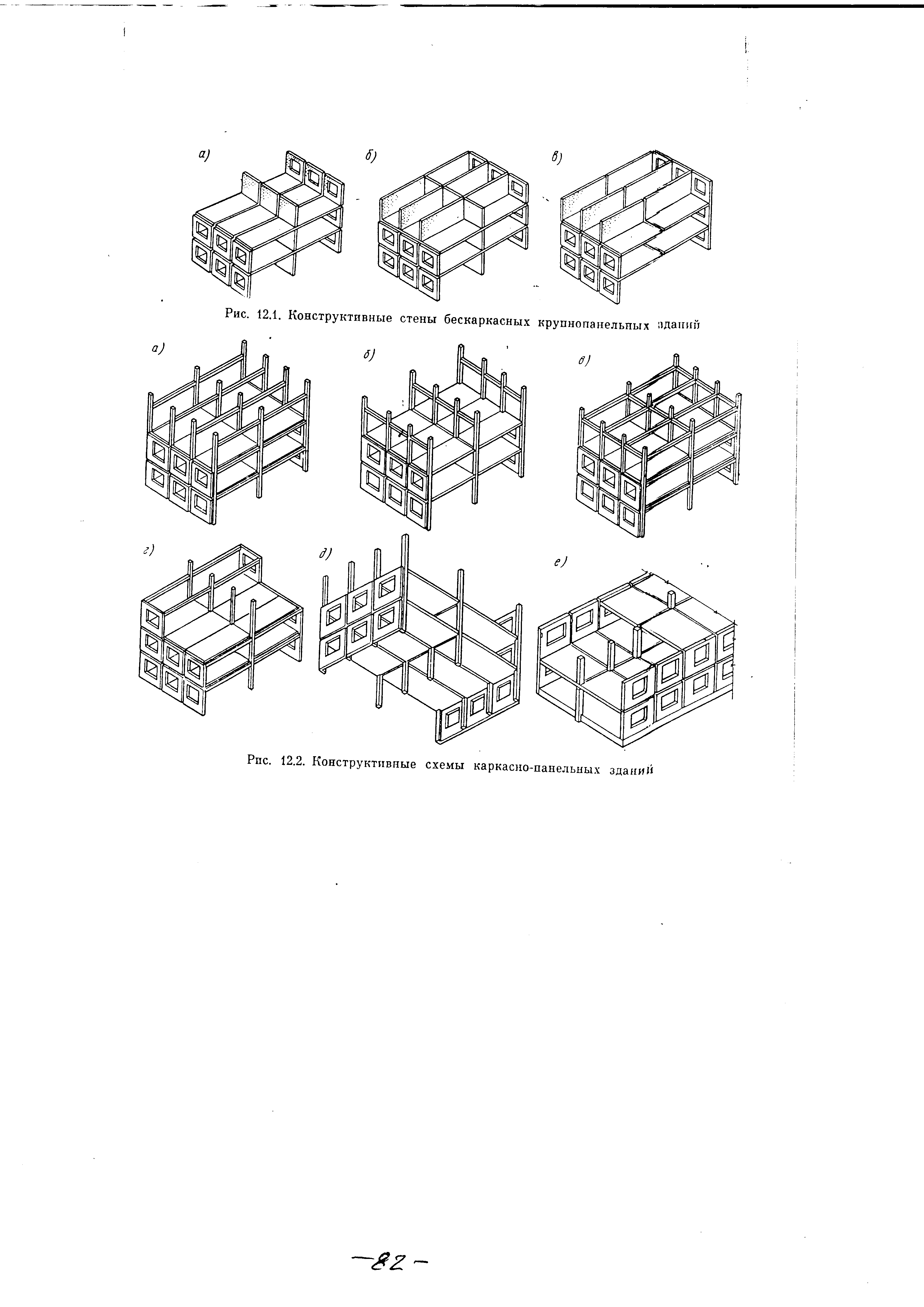

По конструктивной системе они бывают бескаркасные с продольными и поперечными несущими стенами и каркасные. Бескаркасные здания состоят из меньшего числа сборных элементов и отличаются простотой монтажа я имеют преимущественное применение в массовом жилищном строительстве (рис. 12.1). В этих зданиях наружные и внутренние стены воспринимают все нагрузки, действующие на здание. Пространственная жесткость и устойчивость обеспечивается взаимной связью между панелями стен и перекрытий.

При этом может быть четыре конструктивных варианта опирания плит: на продольные несущие стены (рис. 12.1,а); по контуру (на продольные и поперечные стены; рис. 12.1,6); па внутренние поперечные стены; по трем сторонам (на продольные несущие и внутренние поперечные стены; рис. 12.1,в).

В каркасных панельных зданиях действующие на них нагрузки воспринимают ригели и стойки каркаса, а панели выполняют чаще всего лишь ограждающие функции (рис. 12.2). При этом различают следующие кон­структивные системы с полным поперечным каркасом (рис. 12.2, а); с полным продольным каркасом (рис. 12.2, б); с пространственным каркасом (рис.12.2, в); с неполным поперечным каркасом и несущими наружными стенами (рис. 12.2, г); с опиранием плит перекрытия по четырем углам непосредственно на колонны (безригельный вариант; рис. 12.2, д); с опиранием панелей на наружные панели и на две стойки по внутреннему ряду (рис. 12.3, е).

Принятие той или иной конструктивной системе зависит от вида проектируе­мого здания, его этажности и других факторов. Так, крупнопанельные жилые дома проектируют, как правило, бескаркасными. Эти дома по сравнению с каркасными позволяют уменьшить число типоразмеров сборных элементов, сократить расход металла, упростить процесс монтажа, сократить трудозатраты, избежать появления выступающих элементов (колонн и ригелей) в интерьере помещений и др. Однако каркасные здания по сравнению с бескаркасными имеют меньший расход материалов на 1 м² жилой площади, большую жесткость и устойчивость здания, что особенно важно для высотных зданий. Эти системы особенно эффективны для общественных зданий.

Важным этапом проектирования крупнопанельных зданий является выбор системы разрезки стен, которая зависит от конструктивной системы условий монтажа, вида здания и его размеров. На рис. 12.3 приведены примеры схем разрезки (членения) наружных стен на панели, применяемые в практике современного строительства.

Горизонтальная схема членения (рис. 12.3, а, б, в) образуется одноэтажными панелями размером на одну комнату (с одним окном), на две комнаты и полосовая (из полосовых поясных и простеночных панелей). Вертикальная схема образуется из панелей на два этажа (рис. 12.3,г, д): с одним окном на этаж и полосовая из двухэтажных простеночных панелей и междуэтажных поясных панелей. В практике гражданского строительства большее распространение получила горизонтальная схема разрезки стен.
