Стены из мелких блоков и природных камней
Наряду с кирпичом широкое применение в качестве стенового материала получили керамические и легкобетонные мелкие блоки.

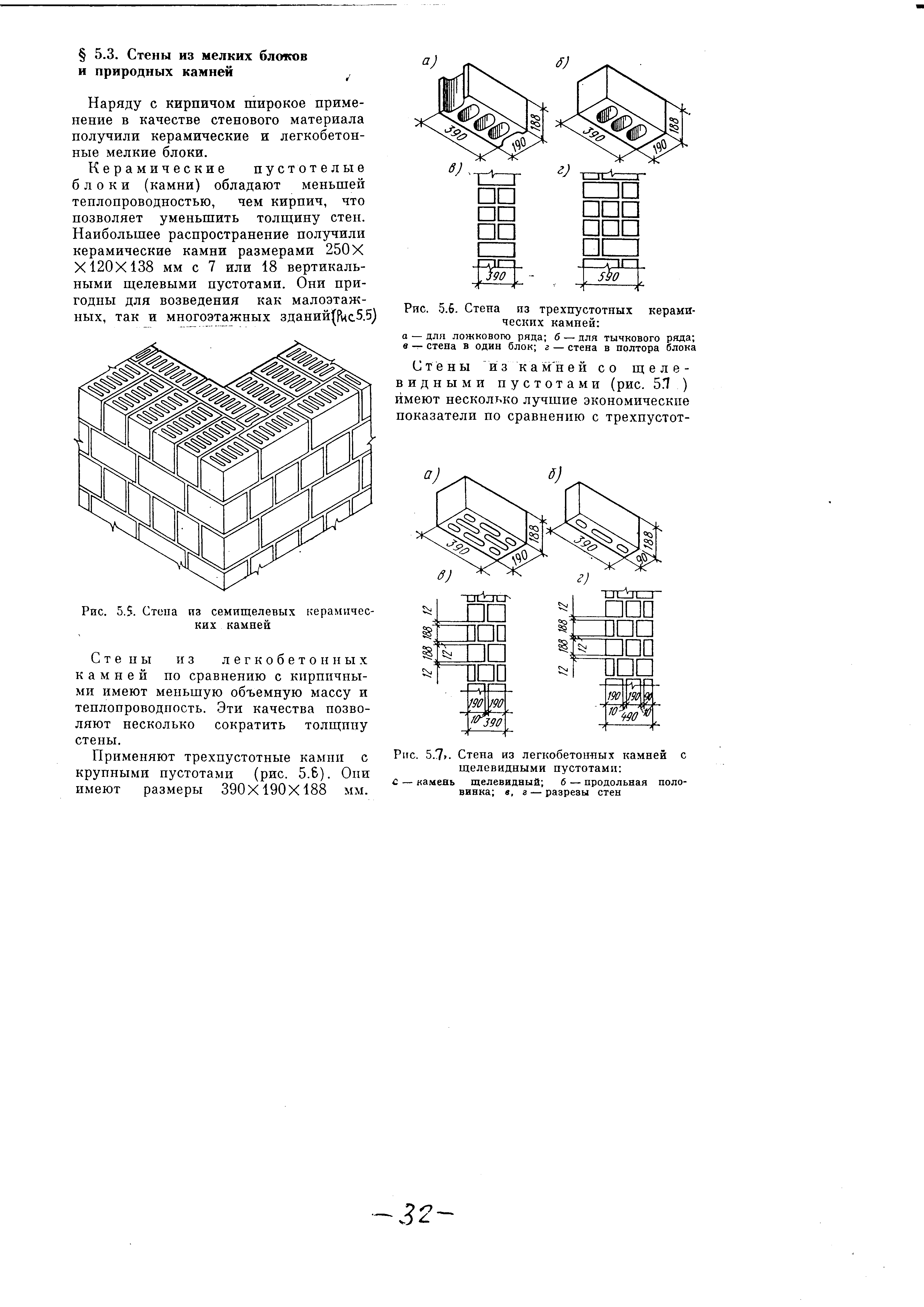

Керамические пустотелые блоки (камни) обладают меньшей теплопроводностью, чем кирпич, что позволяет уменьшить толщину стен. Наибольшее распространение получили керамические камни размерами 250× ×120×138 мм с 7 или 18 вертикальными щелевыми пустотами. Они пригодны для возведения как малоэтажных, так и многоэтажных зданий (Рис5.5)
Стены из легкобетонных камней по сравнению с кирпичными имеют меньшую объемную массу и теплопроводность. Эти качества позволяют несколько сократить толщину стены.
Применяют трехпустотные камни с крупными пустотами (рис. 5.6). Они имеют размеры 390×190×188 мм.
Стены из камней со щелевидными пустотами (рис. 5.7) имеют несколько лучшие экономические показатели по сравнению с трехпустотными камнями за
счет более высоких теплозащитных свойств, так как в узких щелевидных пустотах, не сообщающихся между собой, циркуляции воздуха не возникает. Поскольку щелевидные пустоты сверху закрыты, укладка раствора в горизонтальных швах ведется обычным способом, так же как при сплошных камнях, но при этом исключены затруднения, могущие возникнуть при кладке из трехпустотных камней.
Стены из природного камня целесообразно возводить при наличии в районе строительства горных пород с пористой структурой, обладающих малой объемной массой и легко подвергающихся механической обработке. Такими камнями являются, например, известняки-ракушечники (в Причерноморье), инкермановский известняк (в Крыму), артикский туф (в Армении) и др.
Из пористых пород изготовляют камни того же размера, что и легкобетон-ные, т.е. 390×190×188 мм. Кладка степ ведется по двух- или трехрядной ложковой системе. Стены из этих камней имеют красивый внешний вид и не требуют штукатурки.
Архитектурно-конструктивные элементы стен
Поверхность стены имеет вертикальные и горизонтальные членения, которые являются ее основными элементами. Горизонтальные членения образуются с помощью устройства цоколя, карнизов и поясков, вертикальные — с помощью пилястр (утолщений стен) или раскреповок в плане. Поверхность степы имеет проемы (оконные и дверные) и простенки (участки стены между проемами).
Цоколем называется нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном; он всегда делается строго горизонтальным. Это имеет важное архитектурное значение, так как цоколь зрительно воспринимается как основание (постамент), на котором возведено здание. Цоколь как бы защищает здание от влияния осадков и случайных механических повреждений, поскольку он наиболее часто подвергается их воздействию. Его выполняют из прочных долговечных материалов, стойких против атмосферных воздействий. Верх цоколя находится обычно на уровне пола первого этажа.

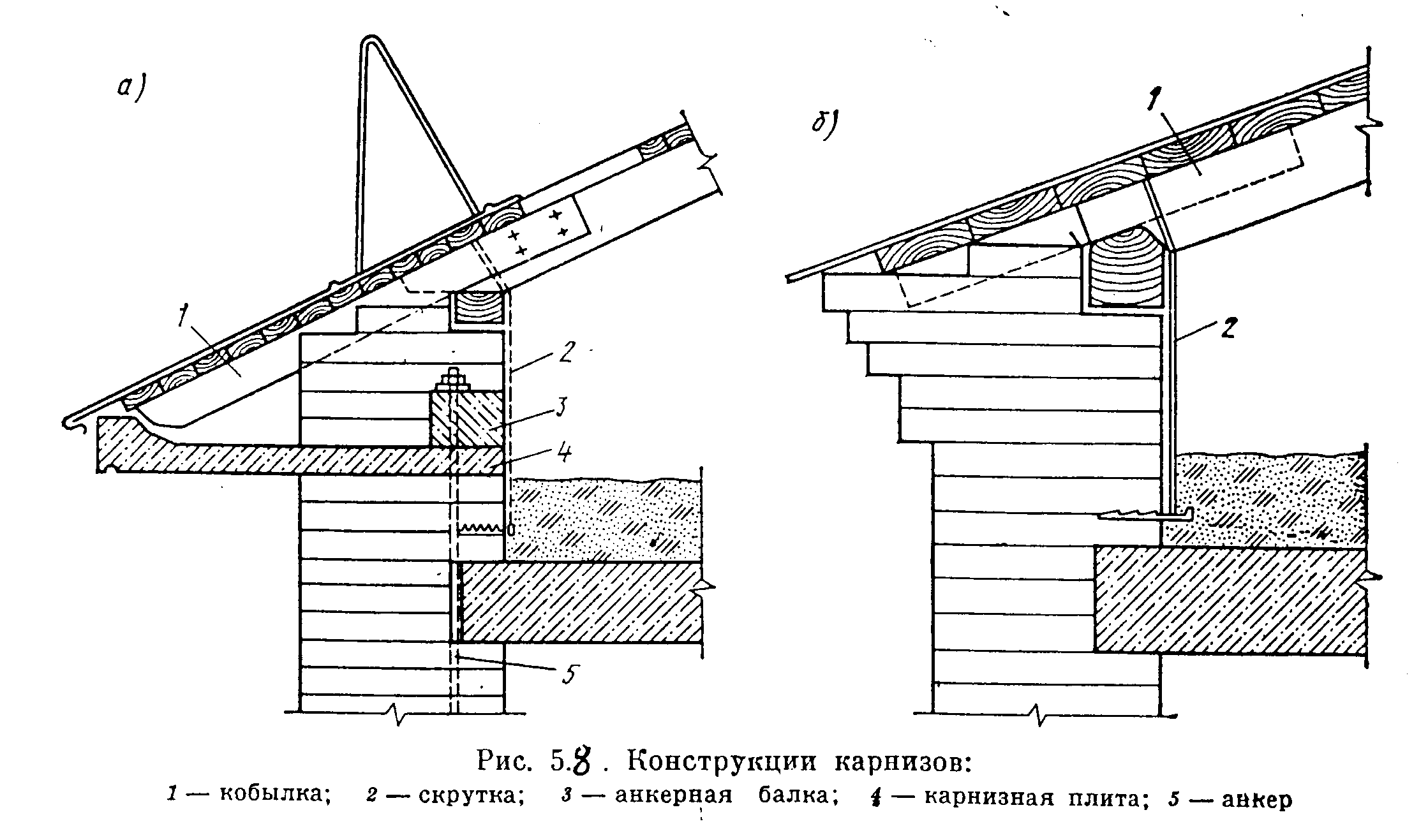

Карнизами называют горизонтальные профилированные выступы стены, предназначенные для отвода попадающих па ограждающие конструкции здания вод. Карниз, расположенный по верху стены, называется венчающим (или главным). Венчающий карниз придает зданию законченный вид. Формы и конструкции главных карнизов зависят от архитектурно-конструктивного решения здания, его размеров. В массовом строительстве чаще всего применяют сборные железобетонные карнизы (Рис. 5.8а), - из консольных плит, укрепляемых в кладке болтами.
При небольших выступах карниза за поверхность стены (до 30 см) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5—6 см каждый ряд, (Рис. 5.8 б). Промежуточные карнизы, имеющие меньший вынос, устраивают обычно на уровне междуэтажных перекрытий, а иногда под оконными и дверными проемами. В последнем случае они имеют еще меньший вынос и называются поясками. Иногда устраивают отдельные карнизы над проемами окон и дверей — сандрики, которые обычно выполняют из сборных блоков заводского изготовления.
Если стена здания выводится несколько выше венчающего карниза, то эта часть стены называется парапетом. Парапет обычно имеет высоту 0,5—1,0 м и может ограждать крышу по всему периметру или по двум пли трем сторонам. Устройство парапета позволяет скрыть выводимые на крышу дымовые трубы, вентиляционные шахты, слуховые окна и другие надстройки и делает более привлекательным внешний вид здания.
Треугольная стенка, закрывающая пространство чердака при двускатных крышах и обрамленная карнизом, называется фронтоном. Такую же стенку, но без карнизов называют шипцом.
Нередко в стенах устраивают несквозные углубления для размещения в них различного оборудования (встроенных шкафов, труб, батарей отопления и др.), которые называются нишами.
Если степа по вертикали имеет различную толщину (например, в многоэтажных кирпичных зданиях), то этот переход от большей к меньшей толщине выполняют в виде уступа с внутренней стороны н называют обрезом. Уступы, образуемые изменением толщины стен по их длине (в плане), носят название раскреповок.
Вертикальные утолщения (выступы) стен прямоугольного сечения, служащие для усиления стен и повышения их устойчивости, называются пилястрами, а такие же выступы полукруглого сечения — полуколоннами. Пилястры и полуколонны располагают в плане здания обычно с заданным шагом (расстоянием), что создает определенный ритм в интерьере помещения. Для повышения устойчивости стен от воздействия горизонтальных усилий на стену (от ферм, арок и др.) устраивают утолщения стены с наклонной передней гранью. Этот выступ в стене называют контрфорсом.
Для прокладки труб, заделок концов конструкций и их осмотра в стенах устраивают также гнезда. Это малые сквозные или несквозные отверстия в стенах.
Конструкция, перекрывающая проемы в стенах (оконные или дверные) и поддерживающая вышерасположенную часть стены, называется перемычкой. Перемычки кроме собственной массы и массы вышерасположенной стены воспринимают и передают на нижерасположенные элементы стен (простенки) нагрузки от элементов перекрытия и других конструкций. Ненесущие перемычки воспринимают нагрузку только от собственной массы и кладки выше-расположенной стены.
По материалу и способу устройства перемычки делятся на железобетонные (из брусков и балок), армокирпичные и армокаменные, клинчатые плоские и арочные перемычки из материала стены (Рис. 5.9, 5.10).
