3. Выбор комплектов машин для разработки котлована и обратной засыпки
Выбор рекомендуемой емкости ковша экскаватора производится в зависимости от объема грунта в котловане (см. прил., табл. 5):
- для Vобщ.= 11 000 ... 15 000 м³ рекомендуется объем ковша Vк = 1 м³;
- для Vобщ = 6 000 ... 11 000 м³ рекомендуется объем ковша Vк = 0,8 м³.
Vк1 = 1,0 м3 Vк2 = 1,25 м3
Определение наименьшей высоты забоя, обеспечивающей заполнение ковша экскаватора hз min (см. прил., табл. 2). Наименьшая высота забоя зависит от типа и объема ковша экскаватора и группы грунта. Группа грунта может определяться по ЕНиР или по 1, с. 30, табл. 7. В данном примере грунт II группы. Тогда наименьшая высота забоя по табл. 2 приложения составит:
- для ковша объемом Vк = 1,0 м³ hз min = 3 м;
- для ковша объемом Vк = 1,25 м³ hз min = 3 м.
Проверяем условие: hкотл. ≥ hз min
3 м = 3м – условие выполняется. При невыполнении данного условия нужно принять меньший объем ковша.
Выбор марки экскаваторов может производиться по справочникам или по ЕНиР. При этом используют следующие параметры:
- емкость ковша (в данном примере она должна составлять 1 – 1,25 м³);
- максимальная глубина копания hк max экскаватора должна быть не менее глубины котлована hкотл: hк max ≥ hкотл
- тип ковша экскаватора выбирают по виду грунта, например, для песков и супесей выбирают ковши со сплошной режущей кромкой, а для глин и суглинков – с зубьями:
Марки и характеристики выбранных экскаваторов, отвечающих вышеуказанным требованиям, указываем в табл. 4.
В эту же таблицу записываем стоимость машино-смены (См.см) и оптовую цену (Со.ц.) каждого экскаватора.
|
ЭО-4121А |
ЭО-5122 |
Длина рукояти, м |
3,5 |
3,8 |
Объем ковша, м3 |
1 |
1,25 |
Наибольший радиус копания на R, м |
9,75 |
11,8 |
Наибольшая кинематическая глубина H, м |
6 |
8,8 |
Радиус разгрузки При высоте разгрузки 3 м При наибольшей высоте разгрузки, м |
8,6
4,8 |
9,8
8,8 |
Наибольшая высота разгрузки H, м |
10,2 |
5,9 |
См.см., руб. |
31,08 |
33,40 |
Сопт.ц., руб |
23470 |
25040 |
Основные параметры экскаваторов показаны на рис. 4.
Рабочие параметры экскаваторов определяются в следующем порядке:
- максимальный радиус копания Rк max принимается по технической характеристике в ЕНиР или по справочникам;
оптимальный радиус резания на уровне стоянки:
Rp опт = 0, 9 Rк max ; (12)
максимальный радиус резания на уровне подошвы забоя:
R max п= Rp опт – mhкотл., (13)
где hкотл подставляется за вычетом недобора грунта, в данном примере mhкотл = 0, 25 • 3 = 0,75 м;
- минимальный радиус копания (см. рис. 4, 5):
R min п = c + z, (14)
R min п = Ro + z, (15)
R min п = Rmin ст + mh, (16)
Rmin ст = Ro + d, (17)
Ro
=
,
(18)
где d – расстояние от опоры машины до бровки откоса (1 м); К и Б – соответственно длина и ширина хода ; с – половина длины хода (прил., табл. 10); h – глубина котлована за вычетом недобора грунта; z – допустимое расстояние от опоры машины до основания откоса по СНиП 12-03-2001 [5] (см. прил., табл. 9); Ro – размерный параметр ходовой части экскаватора (см. рис. 5).
В качестве Rmin п принимается наибольшее значение, полученное по формулам ((14)…(16)).
- длина рабочей передвижки:
lп = R max п – R min п , (19)
Результаты расчетов сводятся в табл. 5.
Если получилось, что R max п< R min п или lп < 0,4 м, экскаватор не сможет обеспечить отрывку котлована данной глубины. В этом случае возможны следующие варианты решений:
а) выбрать экскаватор с более длинной стрелой (с большим R max к);
б) заменить обратную лопату на драглайн;
в) разработку котлована вести ярусами; в этом случае необходимо проверить выполнение условия:
hяруса hз min, (20)
Расчетные формулы |
ЭО-4121А |
ЭО-5122 |
Vковш. |
1 |
1,25 |
Rр.опт. = 0,9· Rк.max |
0,9·9,75=8,775 |
0,9·11,8=10,62 |
R max п= Rp опт – mhкотл |
8,775-0,25·(3-0,2)=8,075 |
10,62-0,25·(3-0,2)=9,92 |
d |
1 |
1 |
K |
3,42 |
4,12 |
Б |
2,93 |
4,15 |
h |
2,8 |
2,8 |
z |
1,75 |
1,75 |
c=0,5·К |
1,71 |
2,06 |
Ro
=
|
|
|
R min п = c + z |
2,25+1=3,25 |
2,92+1=3,92 |
R min п = Ro + z |
1,71+1,75=3,46 |
2,06+1,75=3,81 |
R min п = Rmin ст + mh |
2,25+1,75=4 |
2,92+1,75=4,67 |
Rmin ст = Ro + d |
3,25+0,25·2,8=3,95 |
3,92+0,25·2,8=4,62 |
В качестве R min принимается наибольшее значение из ((14)…(16)) |
||
|
R min = 4 |
R min = 4,67 |
lп = R max п – R min п |
8,075-4=4,075 |
9,92-4,67=5,25 |

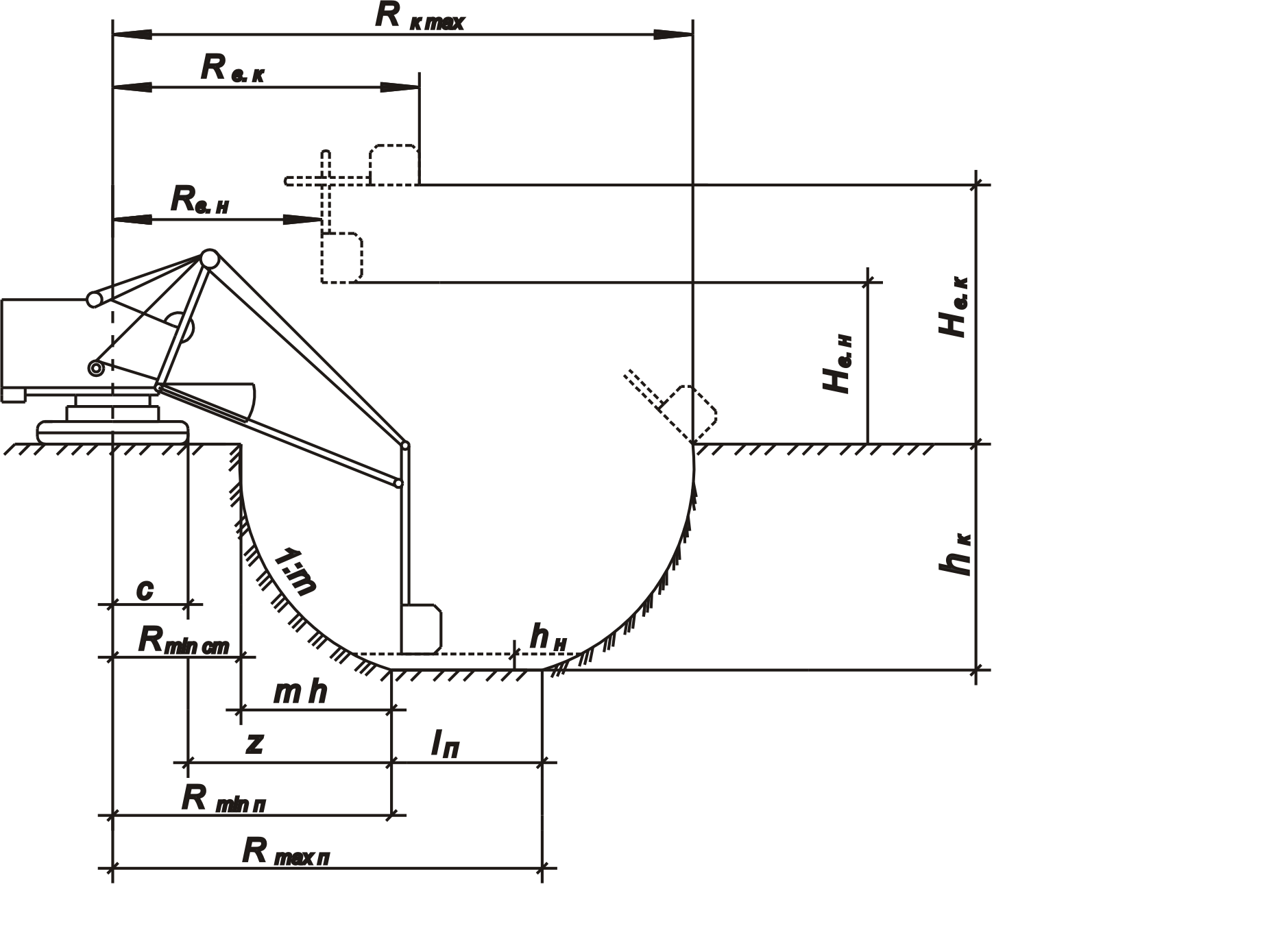

Рис. 4. Параметры экскаватора.
Rк max – максимальный радиус копания (на уровне стоянки); с – половина длины ходовой части; z – допустимое расстояние от опоры машины до основания откоса по СниП 12-03-2001 [5]; Rmin ст и Rmin п – минимальные радиусы резания на уровне стоянки экскаватора и на уровне подошвы забоя; Rmax п – максимальный радиус резания на уровне подошвы забоя; m – коэффициент откоса; lп - длина рабочей передвижки; γ – угол наклона стрелы экскаватора.
Если для данного примера принять разработку котлована в два яруса (для ЭО–4321), высота яруса составит hяруса = 1,5 м. Наименьшая высота забоя (hз min) по табл. 2 приложения для ковша объемом 1 м3 составляет: hз min = 1,9 м. Таким образом, в данном случае не выполняется условие (29) и разработка котлована ярусами невозможна. Кроме того, разработка грунта ярусами приводит к усложнению технологии производства работ.

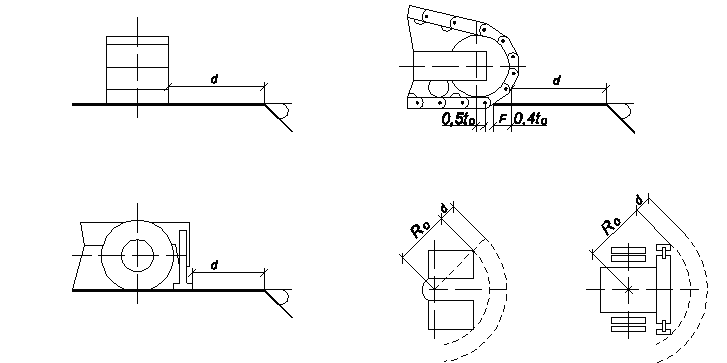

Рис. 5. Определение допустимого расстояния от верхней бровки откоса до опор экскаватора
а – гусеница экскаватора расположена параллельно откосу; б – то же, перпендикулярно откосу; в – отсчет расстояния от башмака выносной опоры до бровки; г – схема отсчета для гусеничного экскаватора; д – то же, для пневмоколесного экскаватора
