Прохідні ізолятори

Прохідні ізолятори для внутрішньої установки призначені для механічного кріплення й ізоляції струмоведучих частин електричних апаратів і закритих розподільних пристроїв електричних станцій і підстанцій, комплектних пристроїв і трансформаторних підстанцій.

Прохідний ізолятор для внутрішньої установки являє собою порожнє циліндричне тіло, малюнок 4.14, з електротехнічної порцеляни з ребристою зовнішньою поверхнею, армоване металевим фланцем. Усередині порожнини розташовується одна або дві струмоведучі шини.

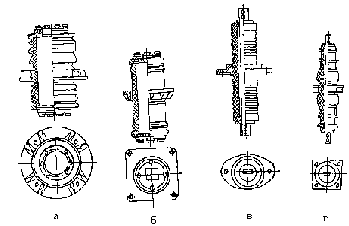

Малюнок 4.14 - Прохідні ізолятори для внутрішньої установки

Промисловість випускає прохідні ізолятори для внутрішньої установки на номінальні напруги 6, 10, 20, 24, 35 кВ і номінальні струми від 300 до 30000 А.

Прохідні ізолятори для зовнішньо-внутрішньої установки призначені для ізоляції й з'єднання струмоведучих частин закритих розподільних пристроїв електричних станцій і підстанцій, комплектних розподільних пристроїв, трансформаторних підстанцій з відкритим розподільними пристроями або лініями електропередач.

Конструкції таких ізоляторів містять одну, дві або три струмоведучі шини, малюнок 4.15.

Прохідні ізолятори зовнішньо-внутрішньої установки мають більше розвинену поверхню зовнішніх ребер і більші розміри для збільшення розрядної напруги під дощем. Дані ізолятори випускаються на номінальні напруги 10, 20, 30 кВ і номінальні струми від 400 до 1000А.

Малюнок 4.15 - Прохідні ізолятори для зовнішньої установки

Прохідні ізолятори на номінальні струми 2000 А и вище з руйнівним навантаженням 2000 Н и більше випускаються без струмоведучих шин, малюнок 4.14 а, б. Розміри внутрішньої порожнини вибирають таким чином, щоб через ізолятор можна було пропустити шину або пакет шин прямокутного перетину, а при дуже великому струмі - трубу круглого або квадратного перетину. Фланці й ковпаки виготовляють із немагнітних матеріалів щоб уникнути додаткових втрат потужності від индуктированных струмів. Прохідні ізолятори мають наступне позначення: И - ізолятор; П - прохідний; В - посилена ізоляція; чисельник - номінальна напруга, кВ; знаменник - номінальний струм, А; наступна цифра - руйнівне навантаження на вигин, Н; потім кліматичне виконання й категорія розміщення. Наприклад, ИП - 20/1000 - 2000 УХЛ2; ИП - 35/1 600 - 750 УХЛ, Т2; ИПУ - 10/1000 - 750 УХЛ, ИП - 35/1000 - 750 УХЛ1.

Завдання

1. Вивчити конструкції шин і токопроводов закритих і відкритих розподільних пристроїв.

2. У звіті письмово відповідайте на наступні питання:

• Які види провідників застосовуються в закритому й відкритому розподільному пристроях?

• Які форми поперечного перерізу твердих шин застосовуються в закритих розподільних пристроях? Замалюйте їх.

• Недоліки многополосных шин.

• Призначення й достоїнства пофазно - екранованих токопроводов. Замалюйте їх.

• Призначення опорних і прохідних ізоляторів. Замалюйте їх.

• Області номінальних напруг, у яких застосовуються шини прямокутного перетину, корытного перетину, круглого перетину.

Контрольні питання

1. Яким вимогам повинне задовольняти раціональна форма поперечного перерізу шин? Поясните, чому раціональна форма поперечного перерізу шин залежить від робочого струму?

2. Як виконуються шинні конструкції закритих розподільних пристроїв?

3. Які шини - трехполосные або корытного перетину - при однаковій витраті металу будуть мати більшу навантажувальну здатність і чому?

4. Як улаштовані шинодержатели і які в них вжиті заходи для зменшення втрат на перемагнічування й вихрові струми?

5. Яким способом забезпечується вільне переміщення шин уздовж їхньої осі при температурному подовженні?

6. Яке значення має фарбування шин?

7. Назвіть основні види виконання контактних з'єднань твердих шин і зрівняєте їх між собою?

8. Які особливості відкритих гнучких шинних конструкцій і область їхнього застосування?

9. Основні типи твердих шинних конструкцій.

10. Які матеріали й ізолятори, використовуються в шинних конструкціях.

11. Дати ескіз конструкції комплектних пофазно - екранованих токопроводов. Назвати область їхнього застосування і їхнього достоїнства.

12. Назвати типи ізоляторів, які застосовуються в розподільних пристроях електричних станцій і підстанцій.

13. Пояснити особливість конструкції опорно-стрижневих ізоляторів.

14. Де використовуються опорно-штирові ізолятори, їхній пристрій і недоліки, властиві їм?

15. Указати зовнішня ознака, по якому можна судити про номінальну напругу й механічну міцність ізоляторів для внутрішньої установки.

16. Пристрій опорно-стрижневих ізоляторів і область їхнього застосування.

17. Указати особливість конструкції прохідних ізоляторів для внутрішньої й зовнішньо-внутрішньої установок.
