Бакові вимикачі з гасительными камерами
На електричних станціях і підстанціях перебувають в експлуатації бакові МВ із ДУ на напруги 6-220 кВ.
Основні серії масляних бакових вимикачів:
МКП (М - масляний, ДО - камерного, П - подстанционный) - на напруги 35,110 кВ;
В (серія “Урал”) - на напруги 35-220 кВ;
С - на напругу 35 кВ.
На малюнку 1.3 показаний полюс бакового МВ типу В - 110 - 2000 – 50 на номінальну напругу 110 кВ, номінальний тривалий струм 2000 А и номінальний струм відключення 50 кА.

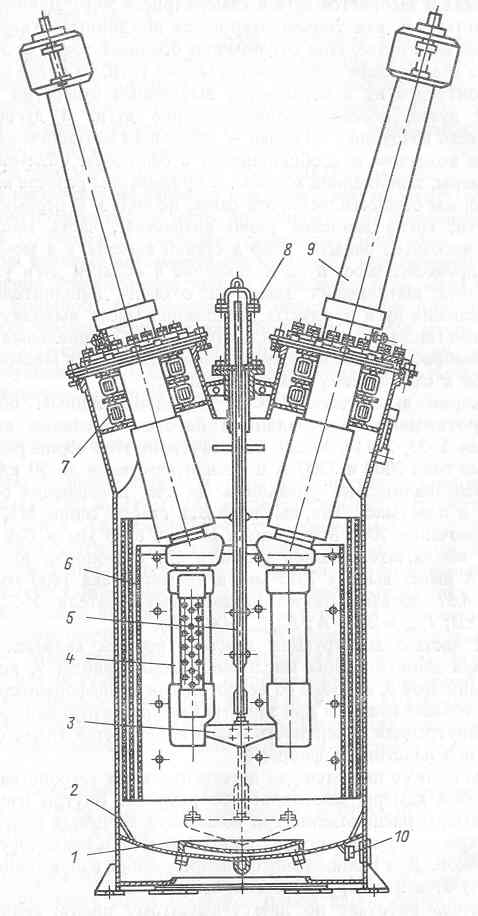

Малюнок 1.3 - Масляний баковий вимикач В-110-2000-50
МВ має три баки 2 циліндричні форми. На кришці бака змонтовані маслонаполненные уведення 9, коробки приводних механізмів 8, запобіжний клапан, коробки з убудованими трансформаторами струму 7, і патрубки для заливання масла. На кожному баку є лази для доступу усередину бака й до пристрою для підігріву (у зимовий час) масла, розташованому під днищем бака. Зсередини стінки бака в кілька шарів ізольовані древеснослоистым пластиком і фіброю 6. Приводний механізм зчленований з ізолюючою тягою 5, що переміщається у вертикальному напрямку.
Два ДУ 4 із шунтувальними резисторами (для вирівнювання напруг між розривами ДУ, і для зменшення швидкості напруги, що відновлюється, на контактах МВ ), закріплені на нижніх кінцях уведень 9.
На днище бака встановлений льдоулавливающее пристрій 1, що запобігає всплытие замерзлого конденсату.
В ізоляційному корпусі 1 ДУ (див. мал. 1.4) закріплені по двох камери 2 поперечні дуття, з'єднані за допомогою перемички 3 з токоснимающими контактами 4. У корпусі 1 закріплені торцеві нерухливі контакти 5 і 6. Рухлива контактна система складається з корпуса 7, у який укручені правий циліндричний рухливий контакт 8 і ізоляційний стрижень 9, у верней частини якого закріплений рухливий контакт 10.
Малюнок 1.4 - Дугогасительное пристрій вимикача В-110
При включенні МВ рухлива траверса 3 (малюнок 1.3) піднімається й входить (малюнок 1.4) у зіткнення з корпусом 7 (контактна система поза ДУ). При наступному русі корпуса 7 разом з ним піднімаються рухливі контакти 8 і 10, і входять, відповідно, у нерухливі контакти 5 і 6, здійснюючи замикання ланцюга МВ.
При відключенні МВ рухлива траверса 3 (малюнок 1.3) разом з контактами 8 і 10 (малюнок 1.4) опускається, відбувається розмикання рухливих контактів 8 і 10 з нерухливими контактами 5 і 6, і виникнення двох дуг (у кожному ДУ), які гасяться в камерах 2. Ходу рухливих контактів сприяє пружина 11.
Шунтувальні резистори (малюнок 1.3) зменшують струм через контактну систему, розташовану поза ДУ, і полегшують тим самим гасіння дуг на цих контактах безпосередньо в баку.
МВ управляються електромагнітними або пневматичними приводами.
Конструкції масляних малообъемных вимикачів
Масло в цих вимикачах в основному служить дугогасящей середовищем і тільки частково ізоляцією між розімкнутими контактами. Ізоляція струмоведучих частин друг від друга й від заземлених конструкцій здійснюється порцеляною або іншими твердими ізолюючими матеріалами.
Дугогасительные контакти МВ перебувають у сталевому бачку (горщику). Маломасляные вимикачі напругою 35 кВ і вище (випускаються вони на напруги до 220 кВ включно) мають порцелянові корпуси.
Найбільше застосування одержали МВ горшкового типу з одним або двома сталевими бачками (горщиками) на полюс.
Основні переваги малообъемных МВ:
невелика кількість масла;
відносно мала маса;
більше зручний, чим у бакових МВ, доступ до дугогасительным контактів;
можливість створення серії МВ на різну напругу із застосуванням уніфікованих вузлів.
Недоліки малообъемных МВ:
взрыво- і пожежонебезпека, хоча й значно менша, чим у бакових МВ;
відносно мала здатність, що відключає;
необхідність періодичного контролю, доливки й щодо частої заміни масла в бачках.
