Трансформатори струму типу тфзм-35
Трансформатори струму типу ТФЗМ-35, малюнок 2.12, являють собою опорні многовитковые маслонаполненные трансформатори струму в порцеляновій покришці на номінальну напругу 35 кВ.
Трансформатор струму даного типу складається з первинної обмотки 8 і вторинної обмотки 10 з муздрамтеатром, поміщеним у порцелянову покришку 9, заповнену трансформаторним маслом 11. Первинна обмотка складається із двох секцій, які за допомогою перемикача 2 можуть з'єднуватися послідовно (положення перемикача I) або паралельно (положення перемикача II), що дозволяє змінювати коефіцієнт трансформації у два рази.
Первинна обмотка з багатожильного проведення проходить через муздрамтеатр із вторинною обмоткою. Таку конструкцію обмоток називають ланковий або восьмеричної.

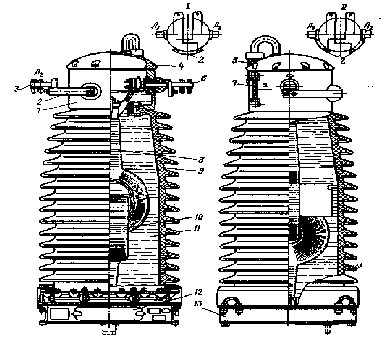

1-маслорасширитель; 2- перемикач первинної обмотки; 3- уведення Л2; 4- кришка; 5- влагопоглотитель; 6- уведення Л1; 7- маслоуказатель; 8- первинна обмотка; 9- порцелянова покришка; 10 -муздрамтеатр із вторинною обмоткою; 11- масло; 12- коробка виводів вторинних обмоток; 13- цоколь.
Малюнок 2.12 - Конструкція трансформатора струму типу ТФЗМ-35
На порцеляновій покришці 9 установлений маслорасширитель 1, що сприймає коливання рівня масла. Для поглинання вологи зовнішнього повітря, з яким повідомляється внутрішня порожнина маслорасширителя, призначений силикагелевый влагопоглотитель 5. Для спостереження за рівнем масла в маслорасширителе передбачений маслоуказатель 7. Обмотки й порцелянова покришка кріпляться на сталевому цоколі 13. На бічних гранях цоколя розміщена коробка виводів вторинних обмоток 12 і щиток з технічними даними трансформатора струму. У стінках маслорасширителя укріплені виводи первинної обмотки 3 і 6. Вивід 6 є початком первинної обмотки й позначений Л1, а вивід 3- кінець первинної й позначений Л2. Вивід Л1 ізольований від маслорасширителя за допомогою порцелянової втулки, а вивід Л2 электрически з'єднаний з ним.
Трансформатори струму даного типу мають один муздрамтеатр із обмоткою класу 0,5 і два або три муздрамтеатри з обмотками для релейного захисту.
Каскадні трансформатори струму
При напругах вище 35 кВ конструкції трансформаторів токи виходять дуже громіздкими й важкими. Тому для зменшення габаритів і маси застосовуються каскадні ТТ із рымовидной обмоткою.
На малюнку 2.13 представлена схема двухкаскадного трансформатора струму типу ТФРМ-330 на напругу 330 кВ, що має два щаблі: верхню В и нижню Н.
1-муздрамтеатр; як у вторинному ланцюзі; 2-магнитпровод нижнього щабля
Малюнок 2.13 - Каскадний трансформатор струму типу ТФРМ-330
Верхній щабель має муздрамтеатр 1 з первинною й вторинною обмотками й трансформує струм у струм 20 А. Вторинна обмотка верхнього щабля включена на первинні обмотки чотирьох трансформаторів струму нижнього щабля з коефіцієнтом трансформації 20/1.
Кожний щабель трансформатора струму конструктивно виконаний окремо й дозволяє перевозити апарат вроздріб.
Каскадні трансформатори струму мають чотири або п'ять вторинних обмоток на класи точності 0,2; 0,5 і для релейного захисту. Каскадним трансформаторам струму властиві наступні недоліки:
каскадна схема підвищує погрішність трансформатора струму й знижує його граничну кратність, тому що у верхньому щаблі включений значний опір навантаження у вигляді чотирьох трансформаторів струму й реактивного опору первинної обмотки нижнього щабля;
зміна навантаження кожного із трансформаторів струму нижнього щабля впливає на режим роботи верхнього щабля;
у перехідному режимі спостерігається швидке насичення й сильне перекручування форми вторинного струму.
