5 . Цикли

5. Цикли

G31	Цикл нарізання різьби
G36	Обмеження області руху для повторюваних циклів
G57	Припуск на чистову обробку
G65	Цикл повздовжнього чорнового обточування - конусні/циліндричні контури
G66	Цикл торцевого чорнового обточування - конусні/циліндричні контури
G75	Цикл повздовжнього чорнового обточування - паралельно осям
G76	Цикл торцевого чорнового обточування - паралельно осям
G78	Цикл канавки форми Е і F. Канавка під різьбу.
G79	Цикл прорізки канавки
G81	Цикл повздовжній чорнового обточування з довільним сполученим контуром
G82	Цикл торцевого чорнового обточування з довільним сполученим контуром
G83	Цикл чорнового обточування паралельно контуру
G84	Цикл глибокого свердління
G85	Цикл канавки форми Е і F. Канавка під різьбу.
G86	Цикл канавки
G87	Цикл радіуса
G88	Цикл фаски

Рисунок G 31.1: циліндрична різьба – координати X стартової точки і теоретичної початкової точки різьби рівні.

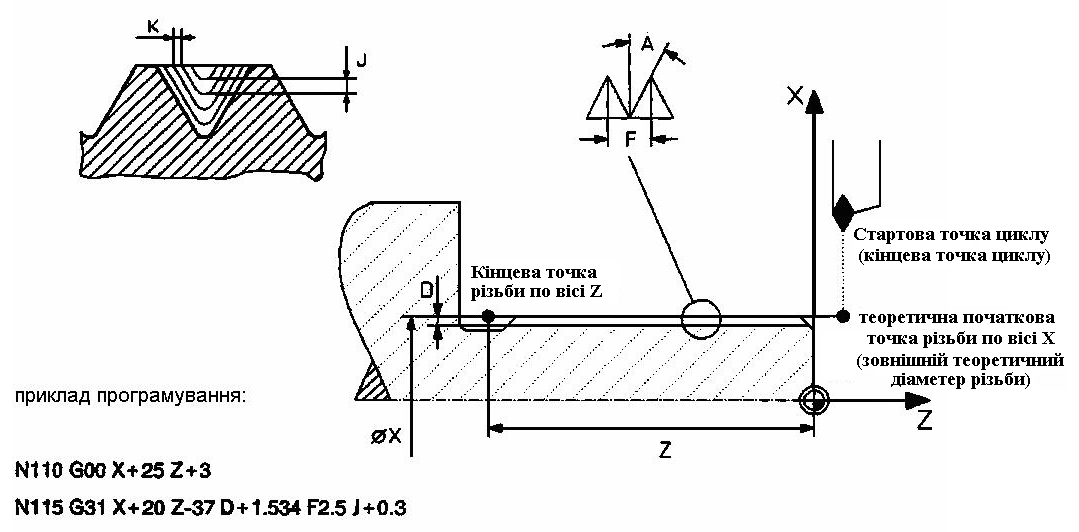

Рисунок G 31.2: циліндрична різьба – запрограмована адресами J і K (глибина різання на один прохід в напрямку X і Z)

Функція:

Кадр програми ЧПК.

Адреси.

Опціональні адреси.

Опис.

Цикл нарізання різьби G31.

За допомогою циклу G31 може програмуватися поздовжня й конусна різьба з максимальним кутом до вісі Z 45 градусів і постійним кроком. Цикл може використовуватися як для зовнішньої, так і для внутрішньої обробки.

G 31 X.. Z... D... F... S.../J... [А...] [Q...] [I.../Е...]

G 31 X... Z... D... F... К... А... [Q...] [I.../Е...]

X координата теоретичної початкової точки різьби по вісі X:

- у зовнішньої різьби теоретично зовнішній діаметр,

- у внутрішньої різьби теоретично внутрішній діаметр.

Z координата кінцевої точки по вісі Z.

D глибина профілю різьби.

F крок різьби по вісі Z.

S кількість виконаних проходів.

J глибина різання за один прохід.

K глибина різання на прохід по вісі Z. Якщо програмується адреса K, то кут профілю різьби А потрібно програмувати більше нуля.

А кут профілю різьби до вісі X, під яким здійснюється глибина різання. Значення А повинне лежати між 0 і 60 градусами.

Q поділ останнього глибина різання. Q може мати будь-яке позитивне значення. Якщо програмується Q, то останнє глибина різання ділиться на чотири кроки (на 1/2, 1/4, 1/8, 1/8 останньої глибини різання).

I різниця радіусів між теоретичною початковою точкою різьби й теоретичною кінцевою точкою різьби:

- для зовнішньої різьби з знаком плюс,

- для внутрішньої різьби з знаком мінус.

Е кут різьби до вісі Z у кінцевій точці. Абсолютне значення Е може становити максимум 45 градусів.

Для виконання циклу (G31 важливими є теоретичні початкова й кінцева точка різьби. Вони визначають внутрішній діаметр різьби. Кінцева точка різьби задається значеннями X й Z, а теоретична початкова точка різьби виходить із запрограмованих адрес:

• координата X обчислюється за допомогою адрес I або Е. Якщо адреси I і Е не програмуються, то координата X початкової точки різьби дорівнює координаті по вісі Х теоретичного зовнішнього діаметру різьби (циліндрична різьба),

• координата Z початкові точки різьби завжди дорівнює координаті Z стартові точки при виклику циклу.

Рисунок G 31.3: конусна різьба - кут різьби може програмуватися адресами Е (кут до осі Z) або I (різниця радіусів теоретичної початкової і теоретичної кінцевої точки різьби)

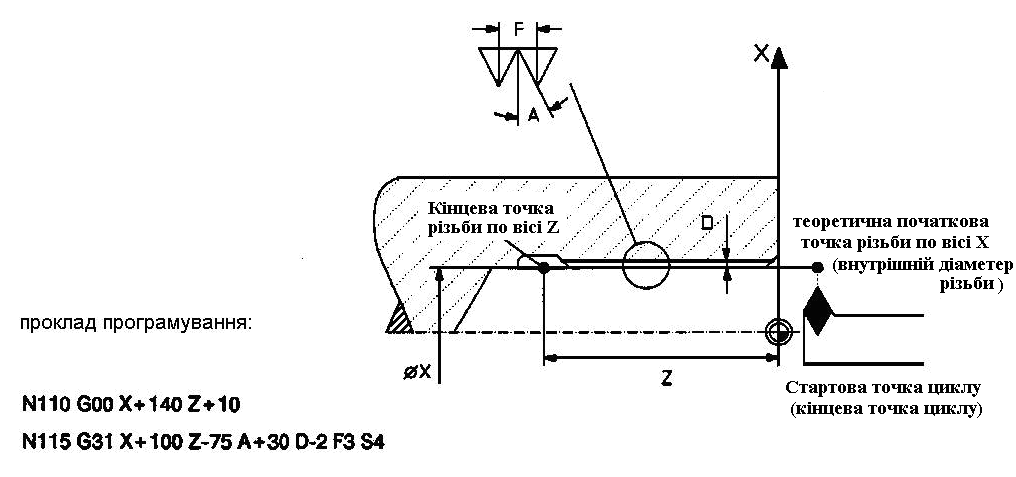

Рисунок G 31.4: внутрішня різьба - координата X стартової точки циклу повинна бути менше координати X теоретичної початкової точки різьби.
