Расчёт и конструирование главной балки
Подбор рабочей арматуры главной балки
Расчётная ширина плиты
,
но не более
Находим плече внутренних пар сил:
Находим площадь сечения растянутой арматуры:
,
принимаем стержень рабочей арматуры d=0,028 м
Находим количество стержней:
,
принимаем 10 стержней;
Находим фактическую площадь рабочей арматуры:

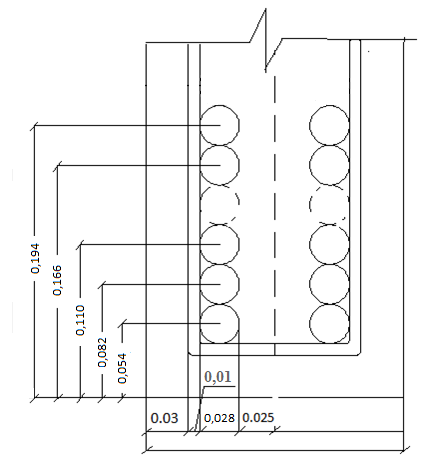

Рис. 15 Схема рабочих стержней расположенных внизу балки
Определяем положение центра тяжести арматуры, относительно низа балки:
Определяем рабочую высоту главной балки:
Рассчитываем высоту сжатой зоны из условия равенства нулю суммы проекций всех усилий на горизонтальную ось:
Рассчитываем предельный момент;
(h-a)+
x
(
-
)
≥
1205,67 ≥ 1121,64
Расчет наклонного сечения на действие поперечной силы.
Предельное значение внутренней поперечной силы определяют суммой усилий:
Поперечная сила, воспринимаемая арматурой Qотг=∑R Asinα=m R A n k sinα
Qотг=0,8*265*103 *0,000616 *2*2* sin 45=369,31 кН
Поперечная сила ,воспринимаемая хомутами Qхом=∑R Asinα=m R A n k
Qхом=0,8*265*103 *0,0000785 *5*2=166,42 кН
Поперечная
сила, воспринимаемая бетоном Qв=2R
в
< m R в h0
Qв=2*0,85*0,20*
< 1,3*0,85*0,20*0,78кН
295,51 кН < 172,38 кН (берем мЕньшее => Qв=172,38 кН)
Поперечная сила, воспринимаемая горизонтальной арматурой
QwГ=1000 A к=0
Т.к. у нас нет горизогтальных усилий.
Qmaxp = Qотг+ Qхом+ Qв+ QwГ =369,31+166,42+172,38+0=708,11 кН
340,41 ≤ 708,11
