6. Квалификатор ассоциации

Если кратность ассоциации описывается отношением "один ко многим", возника­ет проблема поиска. Если объект одного класса для выполнения отведенной ему роли в ассоциации должен выбрать конкретный объект другого класса, то он может сделать это на основе некоторого заданного атрибута. Этот атрибут обычно представляет со­бой идентификатор, а точнее числовой идентификатор. Когда вы резервируете место в гостинице, вам присваивается номер заказа. Если нужно узнать о наличии зарезерви­рованного места, необходимо сообщить номер заказа.

В UML идентифицирующая информация называется квалификатором. Он обозначается небольшим прямоугольником, который прилегает к обозначе­нию класса, выполняющего поиск (рис. 11). Такое изображение позволяет эффективно свести кратность "один ко многим" к случаю "один к одному".

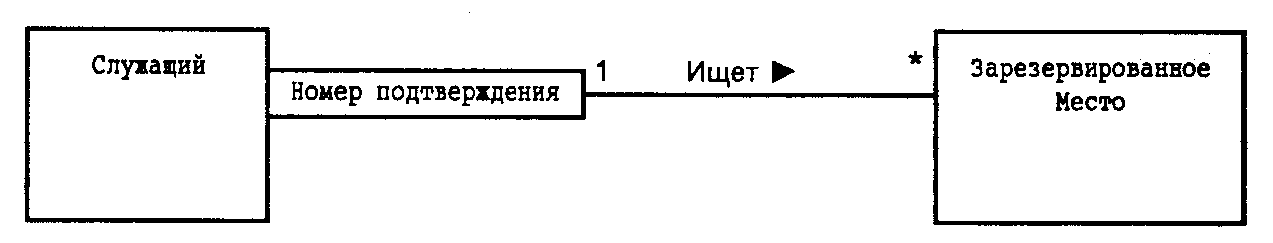

Рис. 11. Квалификатор ассоциации решает проблема/поиска

7. Рефлексивные ассоциации

Иногда класс находится в ассоциации с самим собой. Этот вариант отношения, названный рефлексивной ассоциацией, может возникнуть в том случае, если объекты класса выполняют несколько ролей. Человек в машине может быть пассажиром или водителем. В роли водителя он везет одного или нескольких пассажиров (или не везет никого). На диаграмме этот случай отображается с помощью линии ассоциации, ве­дущей от прямоугольника класса к этому же прямоугольнику. На линии ассоциации, как и ранее, обозначаются роли, имя ассоциации, ее направление и кратность. При­мер такой ассоциации представлен на рис. 12.

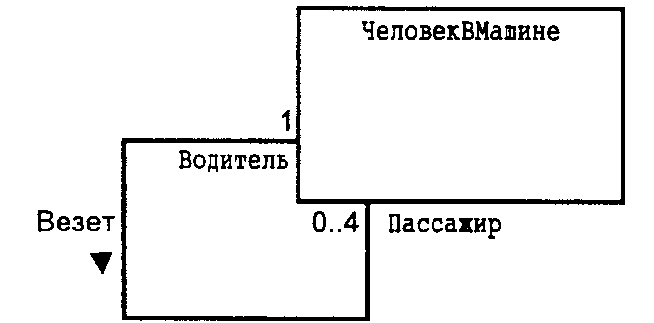

Рис. 12. Для случая рефлексивной ассоциации линия проводится от класса к этому же классу. Здесь же можно указать выполняемые роли, имя ассоциации, ее направление и кратность

8. Наследование и обобщение

Одним из признаков объектно-ориентированного подхода является выполнение од­ного из общеизвестных аспектов повседневной жизни: если вы знаете что-либо о неко­торой категории, то автоматически можете перенести эти знания на другие категории. Если известно, что объект относится к бытовой технике, то уже известно, что он имеет выключатель, имя производителя и номер изделия. Если известно, что объект является животным, то заранее ясно, что оно ест, спит, рождается, перемешается в пространстве. При более детальном анализе можно составить список других атрибутов и операций.

В рамках объектно-ориентированного подхода такое положение вещей называется наследованием. В UML для наследования используется термин обобщение. Один класс (дочерний или подкласс) может наследовать атри­буты и операции другого (родительского класса или суперкласса). Роди­тельский класс является более общим по отношению к дочернему.

В отношении обобщения можно сказать, что ребенок способен заменить ро­дителя. Другими словами, везде, где появляется родитель, может появить­ся и ребенок, а обратное утверждение неверно.

Иерархия наследования не ограничивается двумя уровнями: дочерний класс может вы­ступать в роли родительского класса для другого дочернего класса. Класс Млекопитающее является дочерним классом для класса Животное и родительским для класса Лошадь.

В UML наследование отображается с помощью линии, которая соединяет роди­тельский класс с дочерним. Конец линии, связанный с родительским классом, поме­чается незакрашенным треугольником, указывающим на родительский класс. Такая связь соответствует отношению является видом. Млекопитающее является видом жи­вотного, лошадь является видом млекопитающего. На рис. 13 представлена описан­ная иерархия наследования и дополнительные классы. Обратите внимание на графи­ческое представление ситуации, когда родительский класс имеет несколько дочерних. Такая конструкция позволяет разгрузить диаграмму. Нужно отметить, что UML не за­прещает изображать все без исключения линии и треугольники и не требует указы­вать наследуемые атрибуты и операции в прямоугольниках подклассов, т.к. они уже представлены в обозначении суперкласса.

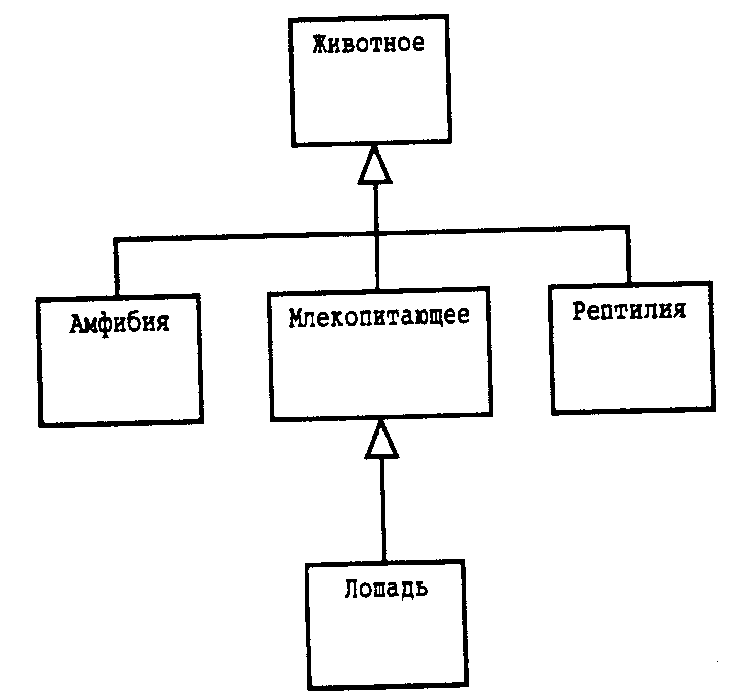

Рис. 13. Иерархия наследования в животном мире

При моделировании наследования нужно убедиться, что дочерний класс удовлетворяет требованию "является видом" по отношению к родительско­му классу. Если связь классов описывается по-другому, нужно использовать другую ассоциацию.

Дочерний класс часто отличается наличием дополнительных атрибутов и опера­ций. Например, млекопитающее имеет шерсть и дает молоко, а такого атрибута и операции нет в классе Животное.

Класс может не иметь родителя. В этом случае он называется базовым или корневым классом. Класс также может не иметь дочернего класса, и тогда он называется листовым классом. Если класс имеет только одного родителя, то говорят об одиночном наследовании, а если несколько — о множественном.
