2.2. Влияние кривизны Земли на картографическое изображение местности. План и карта
Для того чтобы спроецировать точки местности на бумагу, представляющую собой плоскую поверхность, необходимо к сферической земной поверхности провести касательную горизонтальную плоскость. Она должна касаться земной поверхности, т. е. быть ортогональной нормали этой поверхности.
На рисунке 7 изображена горизонтальная плоскость, касательная к сфере в точке А; а,b,с — проекции точек местности А, В,С на горизонтальную плоскость. Длины дуг АВ и ВС на поверхности равны, но длины их проекций на горизонтальной плоскости не равны между собой. При уменьшении длин дуг до минимального размера, расположенных вблизи

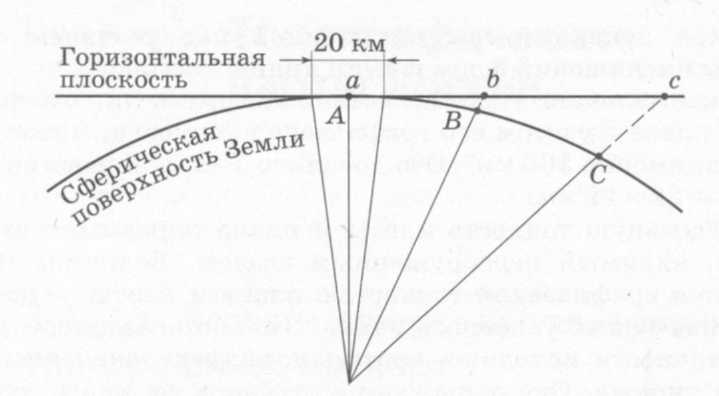

Рис.
7 . Возникновение ошибок при ортогональном
проектировании без учета кривизны
Земли.
точки А — касания плоскости и сферы, направления сил тяжести в этих точках становятся почти параллельны, поэтому проекции этих точек на горизонтальную плоскость не содержат ошибок, влияющих на точность получаемого изображения.
Уменьшенное и подобное ортогональное изображение малого участка местности в принятой системе условных знаков называется планом.
Максимальное расстояние между крайними точками местности на плане возможно допустить 20 км. Тогда ошибка в положении проекции точек не превысит величины точности измерений по карте. При увеличении расстояний между проецируемыми точками на земной поверхности ошибки в положении проекций этих длин возрастают в геометрической прогрессии. Отображение крупных участков земной поверхности при проектировании требует применения картографических проекций, учитывающих кривизну Земли. Ниже приведена зависимость нарастания ошибок в плановом положении проекций точек от величины расстояния между ними на поверхности Земли.
Длина дуги на поверхности Земли (км) |
1 |
10 |
50 |
100 |
Величина ошибки планового положения точек (м) |
0,00 |
0,01 |
1,02 |
8,21 |
Карта и план могут быть построены в одинаковом масштабе и выражены одинаковыми условными знаками. Карту от плана отличает выбранный способ проектирования. Основное отличие — их математическая основа. Если план создается в ортогональной проекции, то карта — в специальной картографической проекции, рассчитываемой под условием минимальных искажений форм и длин линий местности.
Максимальный участок земной поверхности, отображаемый в плане с учетом его графической точности, может быть равен примерно 500 км2. Это довольно большой участок местности — 22 х 22 км.
Предельную точность карты и плана определяет отрезок 0,1 мм, видимый невооруженным глазом. Величина 0,2 мм считается графической точностью плана и карты — это точность нанесения условного знака. Точность изданной карты ниже точности исходных оригиналов, предназначенных для печати тиража. Она выражается отрезком на карте, равным 0,5 мм. Например, для масштаба 1:200 000 предельная точность — 20 м, графическая — 40 м, точность карты — 100 м.
