3.2.5. Масштаб топографической карты
На топографических картах все видимые на местности объекты изображаются с геометрической точностью, имеют плановые и высотные характеристики. Соотношение размеров отображаемых объектов на карте с их действительными размерами на местности — величина постоянная во всех точках топографической карты и показывает общую степень уменьшения карты как модели местности.
Все наклонные линии физической поверхности Земли, прежде чем быть уменьшенными, проектируются отвесными линиями на уровенную поверхность, которая для небольших участков может быть принята за горизонтальную. Линии, получаемые при этом на горизонтальной плоскости, называют горизонтальными проложениями наклонных линий, лежащих на поверхности Земли.
Масштабом топографической карты называется отношение длины линии на карте к горизонтальному проложению соответствующей линии на местности.
Различают масштабы крупные и мелкие. Чем больше знаменатель масштаба карты, тем мельче масштаб.
На картах применяется три способа обозначения масштаба — численный, именованный и линейный. Графически их располагают на поле под южной рамкой листа карты.
Численный масштаб обозначают простой дробью, например 1:10 000. Знаменатель масштаба показывает степень уменьшения размеров на местности по сравнению с их отображением на карте.
Именованный масштаб содержит словесное объяснение, сколько единиц длины на местности содержится в единице длины на карте. Например, для масштаба 1:10 000 именованный масштаб записывается следующим образом: в 1 см — 100 м.

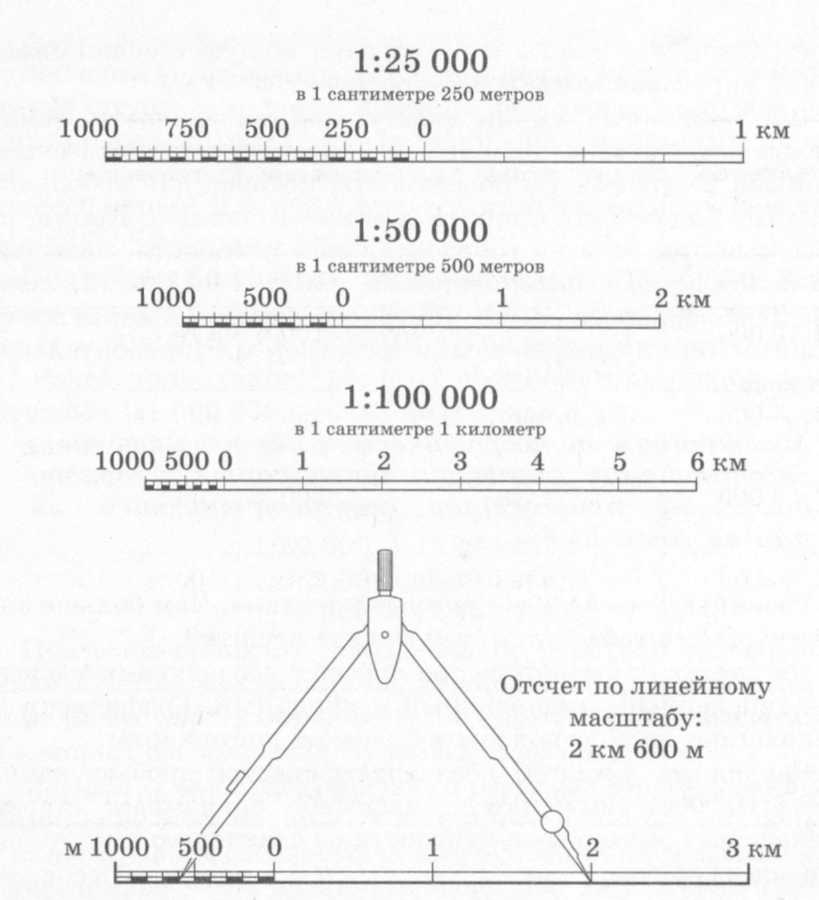

Линейный масштаб (рис. 14) — это графическое выражение масштаба, которое позволяет проводить измерения на карте без применения дополнительных линеек, с его помощью можно измерить или отложить на карте отрезок с соответствующей линейному масштабу точностью. Отрезок, расположенный влево от нуля и разделенный на меньшие части, называется основанием линейного масштаба. Точность линейного масштаба определяется величиной наименьшего деления его основания. Точность масштабов, представленных на рисунке 3.7 — 25, 50 и 100 метров.
Рис. 14. Линейные
масштабы топографических карт
Деления на линейном масштабе подписываются цифрами, обозначающими расстояния на местности.
Стандартный набор масштабов, в которых издаются топографические карты (табл. 3), называется масштабным рядом. Масштабный ряд вполне обеспечивает достаточный выбор карт, удовлетворяющий различным запросам.
Таблица 3
Масштабный ряд топографических карт РФ
Численный масштаб |
Наименование карты |
Именованный масштаб |
Площадь территории на местности, соответствующая 1 кв.см на карте |
1:5000 |
Пятитысячная |
1 см – 50 м |
0,25 га |
1:10000 |
Десятитысячная |
1 см – 100 м |
1 га |
1:25000 |
Двадцатитысячная |
1 см – 250 м |
6,25 га |
1:50000 |
Пятидесятитысячная |
1 см – 500 м |
25 га |
1:100000 |
Стотысячная |
1 см – 1 км |
100 га = 1 кв. км |
1:200000 |
Двухсоттысячная |
1 см – 2 км |
400 га = 4 кв. км |
1:500000 |
Пятисоттысячная |
1 см – 5 км |
2500 га = 25 кв.км |
1:1000000 |
Миллионная |
1 см – 10 км |
10000 га = 100 кв.км |
Таблица 4
Соотношение верстовых и метрических масштабов русских карт
Метрический масштаб |
Именованный масштаб |
Метрический масштаб |
Именованный масштаб |
1:21000 |
250 сажен в 1 дюйме |
1:420000 |
10 верст в 1 дюйме |
1:42000 |
1 верста в 1 дюйме |
1:1050000 |
25 верст в 1 дюйме |
1:84000 |
2 версты в 1 дюйме |
1:1680000 |
40 верст в 1 дюйме |
1:126000 |
3 версты в 1 дюйме |
1:2100000 |
50 верст в 1 дюйме |
1:210000 |
5 верст в 1 дюйме |
1:4000000 |
100 верст в 1 дюйме |
