4.3.6. Расчет токов кз

Расчетные зоны по токам КЗ для понизительной подстанции указаны в 3. Для выбора электрических аппаратов и токоведущих частей необходимо определить начальное значение периодической составляющей тока КЗ

( ), ударный ток ( ), значения апериодической и периодической составляющих тока КЗ для расчетного времени

Расчетные точки КЗ в цепях подстанции находятся на значительной электрической удаленности от источника (системы), поэтому

Методы расчета тока 3-х фазного КЗ изложены в 3. При выборе электрических аппаратов в распредустройствах (РУ) 110 кВ и выше необходимо рассчитывать ток однофазного КЗ ). Если ) и могут быть приняты меры по его ограничению, то выполняют условие ) Расчет несимметричных КЗ изложен в 3.

4.3.7. Выбор электрических аппаратов

Выбор выключателей, разъединителей, реакторов, измерительных трансформаторов тока и напряжения с решением примеров рассматривается в 3. Условия выбора и характеристики электроаппаратов приведены в 3, 6-9, а также в табл. 1.

При выборе выключателей на подстанциях по отключающей способ­ности проверка относительного содержания апериодической составляющей тока КЗ требуется только на подстанциях с током КЗ выше 0,7 7.

Проверка измерительных трансформаторов тока и напряжения по вторичной нагрузке производится только в РУ низкого напряжения (6-10) кВ. Для этого необходимо выбрать контрольно-измерительные приборы во всех цепях РУ НН подстанции согласно таблице 4.11 3. Схема включения измерительных приборов со стороны низкого напряжения (6-10) кВ приведена на рис. 2. Затем по справочной литературе выбрать тип прибора и определить вторичную нагрузку для трансформаторов тока и напряжения.

Проверке подлежит самый нагруженный трансформатор (или фаза).

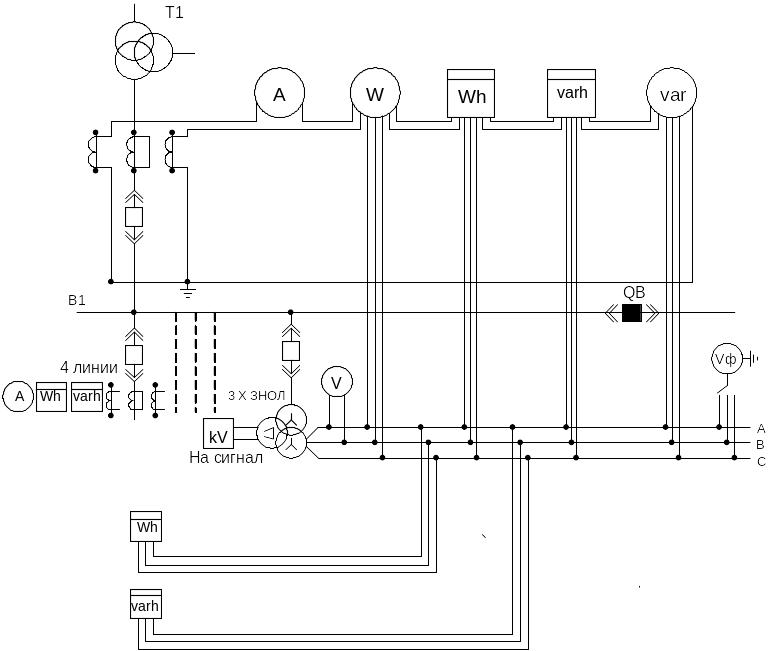

Рис. 2. Схема включения измерительных приборов со стороны низкого напряжения (6-10 кВ) подстанции

Таблица 1

N

Факторы, учитываемые при выборе

Тип элемента

Q

QS

ТА

ТV

LR

Условия выбора (проверки)

(слева указаны расчетные величины, справа – табличные (каталожные) параметры электрических аппаратов).

1

Номинальное напряжение (уровень изоляции)

2

Номинальный (длительный) ток

3

Отключающая (коммутационная) способность

4

Электродинамическая стойкость

5

Термическая стойкость

6

Нагрузка вторичных цепей

7

Потеря напряжения в нормальном режиме

8

Токоограничение
