Билет 4

1. Модель информационной системы, виды моделей

2. Основные процессы жизненного цикла АИС

3. Разработать c помощью САSЕ-средства функциональную модель деятельности библиотеки.

1) Для проектирования ИС используют информационные модели, представляющие объекты и процессы в форме рисунков, схем, чертежей, таблиц, формул, текстов и т.п.

Информационная модель – это модель объекта, процесса или явления, в которой представлены информационные аспекты моделируемого объекта, процесса или явления. Она является основой разработки моделей ИС.

ВИДЫ МОДЕЛЕЙ:

• иерархическая (ИМД) (связь один ко многим)– совокупность элементов, связанных между собой по определенным правилам. Объекты связаны иерархическим отношением, которое представляет собой ориентированный граф (перевернутое дерево).

• сетевая (СМД) (связь многие ко многим). Также использует графический способ хранения данных. По сравнению с иерархической никаких ограничений на количество связей, входящих в вершину не накладывается, что позволяет отобразить связи между объектами практически люьой сложности .

• реляционная (РМД) или табличная. Строится на использовании табличных методов и средств представления данных. Характеризуется простотой структуры, удобным представлением и возможностью использования аппарата алгебры. РМД ориентирована на организацию данных в виде двумерных таблиц, каждая из которых представляет собой двумерный массив и обладает следующими свойствами: все элементы таблицы имеют одинаковый тип данных и длину; каждый столбец имеет уникальное имя; порядок следования строк и столбцов произволен; в таблице нет двух одинаковых строк. В виде таблицы представлены отношения, строки (их называют записи) соответствуют кортежам, а столбцы (их называют поля) – атрибутам отношений – доменам. (связанные между собой таблицы)

2)

1 - процесс приобретения определяет действия предприятия - покупателя информационной системы, программного продукта или службы программного обеспечения;

2 - процесс поставки определяет действия предприятия-поставщика по снабжению покупателя информационной системой, программным продуктом или службы программного обеспечения;

3 - процесс разработки определяет действия предприятия-разработчика, который разрабатывает принципы построения программного изделия и собственно программный продукт;

4 - процесс функционирования(Эксплуатации) определяет действия предприятия-оператора, обслуживающего систему в целом. Сюда входят консультация пользователей, получение обратной связи и т.д.;

5 - процесс сопровождения определяет действия персонала, обеспечивающего сопровождение программного продукта, т.е. управление модификацией программного продукта, поддержку текущего состояния и функциональной пригодности, установку и удаление.

Билет 5

1. Понятие модели жизненного цикла АИС. Обзор существующих моделей

2. Вспомогательные процессы жизненного цикла АИС.

3. Разработать c помощью САSЕ-средства функциональную модель деятельности автосалона.

1)

Жизненный цикл (ЖЦ) - одно из базовых понятий методологии проектирования ИС. Это непрерывный процесс, который начинается с момента принятия решения о необходимости создания ИС и заканчивается в момент ее полного изъятия из эксплуатации.

Модель ЖЦ - структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении ЖЦ.

Наибольшее распространение получили две основные модели ЖЦ:

• каскадная модель (70-85 гг.);

• по этапная модель

• спиральная модель (86-90 гг.).

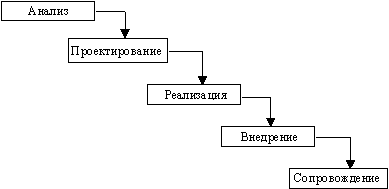

Каскадный способ - разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем

положительные стороны применения каскадного подхода:

• на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности;

• выполняемые в логичной последовательности этапы работ позволяют планировать сроки завершения всех работ и соответствующие затраты.

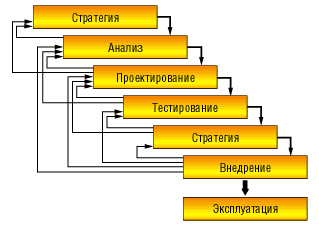

По этапная модель.

В поэтапной модели с промежуточным контролем разработка ПО ведётся итерациями с циклами обратной связи между этапами.

Межэтапные корректировки позволяют уменьшить трудоёмкость процесса разработки по сравнению с каскадной моделью. Время жизни каждого из этапов растягивается на весь период разработки.

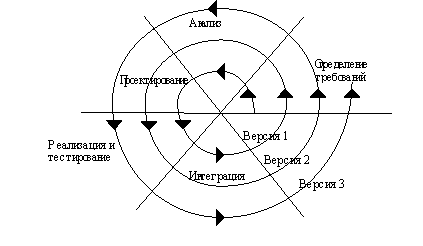

спиральная модель ЖЦ

в которой на начальных этапах ЖЦ осуществляются анализ и проектирование.

В этой модели особое внимание уделяется начальным этапам разработки

выработке стратегии, анализу и проектированию, где реализуемость тех или иных технических решений проверяется и обосновывается посредством создания прототипов (макетирования).

Каждый виток спирали предполагает создание фрагмента (компонента) или версии программного продукта. (На них уточняются цели и характеристики проекта, определяется его качество и планируются работы следующего витка спирали.)

2)

Вспомогательные процессы жизненного цикла АИС.

управление конфигурацией

которое поддерживает основные процессы жизненного цикла АИС, прежде всего процессы разработки и сопровождения

 1. Процесс документирования.

      2.Процесс управления конфигурацией т.е. управление модификациями,  описание и подготовка отчетов  о состоянии компонентов.

 3. Процесс обеспечения качества.

4.Процесс верификации. Верификация– формальное доказательство правильности ПО.

5. Процесс аттестации.

6. Процесс совместной оценки.

7. Процесс аудита.

8. Процесс разрешения проблем.

Из них выделяют 4 часто изспользующихся

  1. Процесс управления.

  2. Процесс создания инфраструктуры  –технологии, стандартов и инструментальных, аппаратных и программных средств.

 3. Процесс усовершенствования.

 4. Процесс обучения.
