1.3 Описание системы статического тиристорного возбуждения
Система возбуждения двигателя состоит из следующих узлов: тиристорного преобразователя (трехфазного мостового), выпрямительного трансформатора, системы управления тиристорным преобразователем, системы защиты тиристоров от перенапряжения, линейных и нелинейных резисторов и релейной схемы пуска.
Регулирование тока возбуждения осуществляется изменением угла управления тиристоров. Тирристорный возбудитель управляет пуском и остановом двигателя.

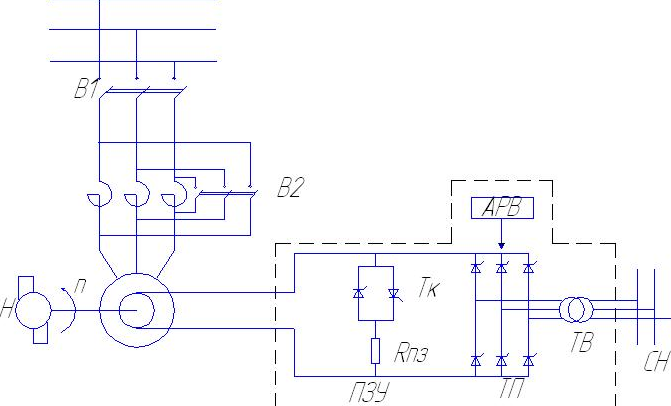

При пуске, когда в обмотке ротора индуктируется переменная ЭДС, обмотка включается на резистор. При постоянно включенном резисторе он осуществляет также защиту тиристоров при переходных режимах. При пуске тиристорный преобразователь запирается а обмотка возбуждения включается на разрядный резистор через тиристорный ключ. К концу пуска, когда напряжение на обмотке ротора падает, включается тиристорный преобразователь, а тиристоры ключа запираются. Управление тиристорным ключом производится стабилитроном. Гашение поля ротора осуществляется путем перевода тиристорных возбудителей из выпрямительного в инверторный режим при отключении двигателя от сети. Схема возбуждения от тиристорного возбудителя показана на рисунке 4.
Рис. 4- Схема возбуждения от тиристорного возбудителя
В1, В2 – выключатели;
Н – насос;
Тк – тиристорный ключ;
Rпз– сопротивление;
ПЗУ – пускозащитное устройство;
АРВ – автоматический регулятор возбуждения;
ТВ – трансформатор возбуждения;
СН – сеть собственных нужд.
2 .Электромагнитный расчет двигателя и выбор главных размеров
2.1 Расчет номинальных величин
Номинальная полная мощность
кВА
где
- среднее значение КПД крупных синхронных
двигателей;
= 0.95
Номинальный фазный ток статора
А
2.2.Расчет сердечника статора
Число пар полюсов
Внутренний диаметр статора
м
где
– внешний диаметр сердечника статора,
м
Полюсное деление
м
Длина сердечника статора
м
Высота спинки сердечника статора
м
Высота паза статора
м
Ширина паза статора
м
где
и
при термореактивной изоляции.
Проведем проверку выполнения следующих соотношений:
Соотношения сошлись
путем коррекции внутреннего диаметра
Число параллельных ветвей
По технологическим
причинам ток одной катушки не должен
превышать
А.
Если номинальный ток статора превышает
эти значения, то обмотку выполняют из
нескольких параллельных ветвей. Число
параллельных ветвей а выбирается из
ряда чисел, кратных числу полюсов
=> а может принимать значения: 20,10, 5, 4,
2,1.
Выбираем
так как выполняется условие:
А
А
Минимальное зубцовое деление
м
Максимально возможное число пазов статора
Число пазов на полюс и фазу
Число пазов статора
Число пазов в сегменте
(выбираем в пределах
от 6 до 18 и кратными z)
Большая хорда
сегмента:
Проверка
Хорда должна быть меньше ширина А на 5-10 мм

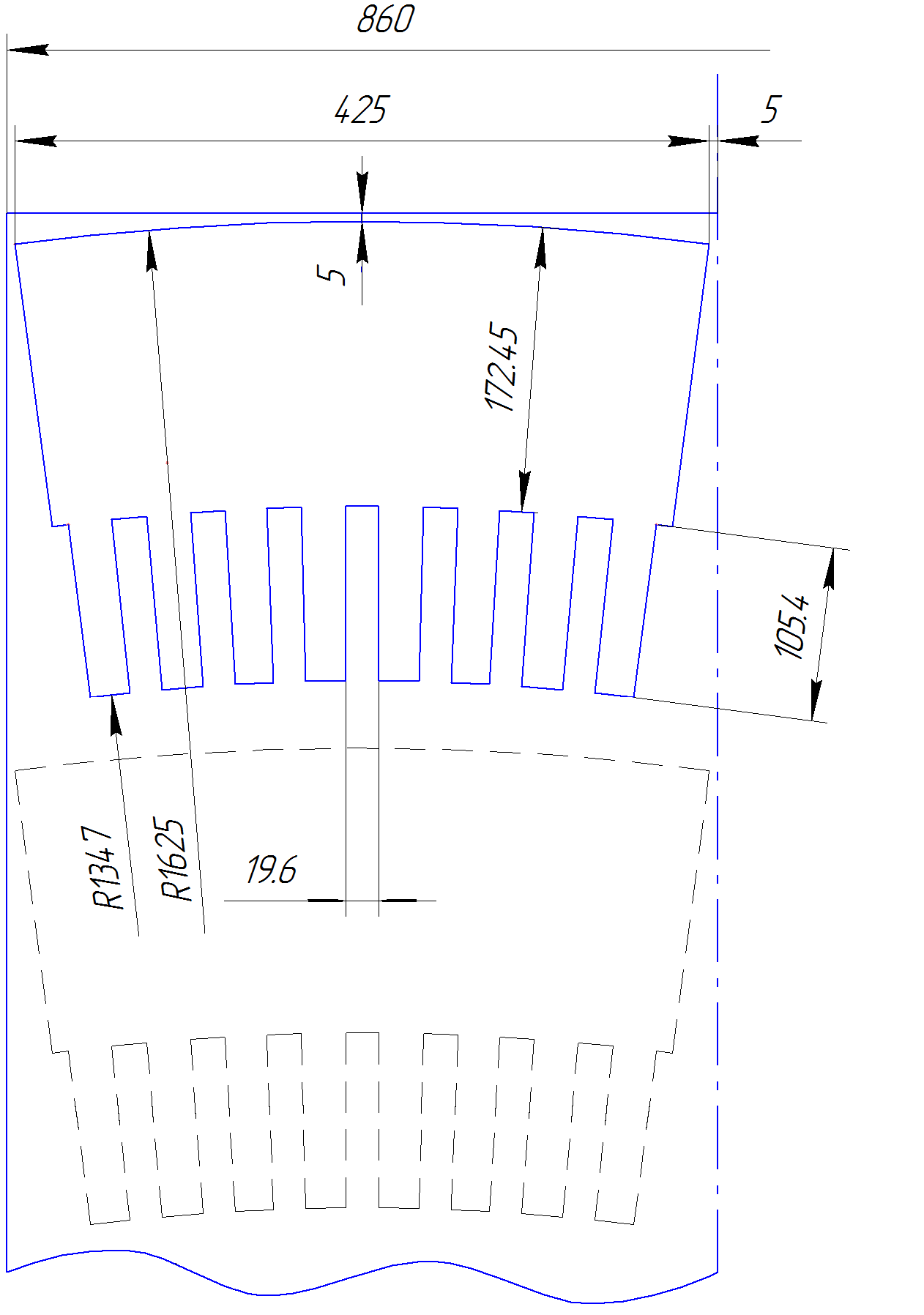

Штампуем сегменты из рулонов электротехнической стали шириной 530 мм (см. рисунок 5).
Зубцовое деление
м
M 1:4
Р
ис.
5 Раскрой листа электротехнической
стали
