Параметр, который связан с формой неровностей профиля
Относительная опорная длина профиля tp - отношение опорной длины профиля к базовой длине.
Шероховатость поверхности нормируют и оценивают одним или несколькими из перечисленных параметров, а при выборе базовой длины 1 руководствуются следующей таблицей (табл. 1.).
Таблица 1 Соотношение значений параметров Ra, Rz и Rmax и базовой длины l
Rа , мкм VI KM |
Rz и Rmax , мкм |
l, мм |
||
свыше |
до |
свыше |
до |
|
- |
0,025 |
- |
0,10 |
0,08 |
0,025 |
0,4 |
0,10 |
1,6 |
0,25 |
0,4 |
3,2 |
1,6 |
12,5 |
0,8 |
3,2 |
12,5 |
12,5 |
50 |
2,5 |
12,5 |
100 |
50 |
400 |
8 |
Параметры шероховатости (один или несколько) выбирают в зависимости от эксплуатационных свойств поверхности детали, например:
- при обеспечении неподвижности соединенных деталей (соединение с натягом) параметр - Ra (Rz);
- при обеспечении герметичности соединения деталей - Ra (Rz), tp.
Измерение параметров шероховатости устанавливает ДСТУ 2409-94.
Обозначение шероховатости поверхности на чертежах
Шероховатость поверхностей обозначается на чертеже для всех поверхностей изделия, кроме той, шероховатость которой не обусловлена требованиями конструкции.
В зависимости от избранного вида обработки установлены 3 знака обозначения шероховатости поверхности:
- предпочтительный знак, когда вид механической обработки не установлен;
- знак образования поверхности средствами удаления слоя материала, например, точением, фрезерованием, шлифованием и т.п.;
- знак поверхности, полученной без удаления слоя материала (литьем, ковкой, прокатом, штамповкой и т.п.), а также поверхности, к обработке которых требования не установлены.
Значение параметра шероховатости указывают над знаком обозначения шершавости тремя способами:
- указывают самые большие допустимые значения параметра после соответствующего символа, например:
Rmax 6,3; Sm 0,63; Rz 32.
Параметр Ra указывают без символа, например, 0,5;
- числовые значения параметров указывают в диапазоне их значений, размещая границы значений параметров в двух строках, например:
1,00 Rz 0,080 Rmax 0,80 tр 50
0,63 0,032 0,32 70
- указывают номинальное значение параметра с предельными отклонениями за ГОСТ 2789-73, например: 1±20%; Rz80 -10%; Sm0,63+20%; tр 70±40%.
При указании двух или более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху книзу в следующем порядке:
параметр высоты неровности Ra (Rz);
параметр шага Sm;
относительную опорную длину профиля tp.
На полочке знака шероховатости указывают вид обработки поверхности только в тех случаях, когда он является единственным, что применяется для получения необходимого качества поверхности.
Под полочкой указывают базовую длину l только тогда, когда высотные параметры Ra и Rz определяются в пределах базовой длины, которая отличается от рекомендованной, указанной в таблице, приведенной выше.
Условные отметки направления неровностей следующие:
-параллельное
перпендикулярное
произвольное
кругообразное
радиальное
перекрещивающееся
Э
ти
отметки приводят на чертеже только в
случае потребности по схеме (см. рис.
2).

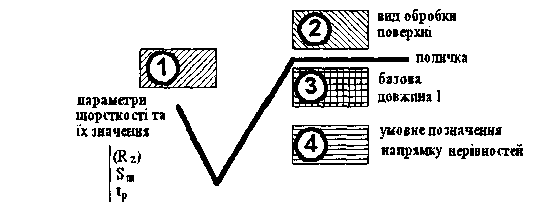

Рис. 2. Схема обозначения шероховатости поверхности.
Ш
ероховатость
зависит от инструмента, которым обработана
поверхность, а также от технологического
процесса и режимов выполнения тех или

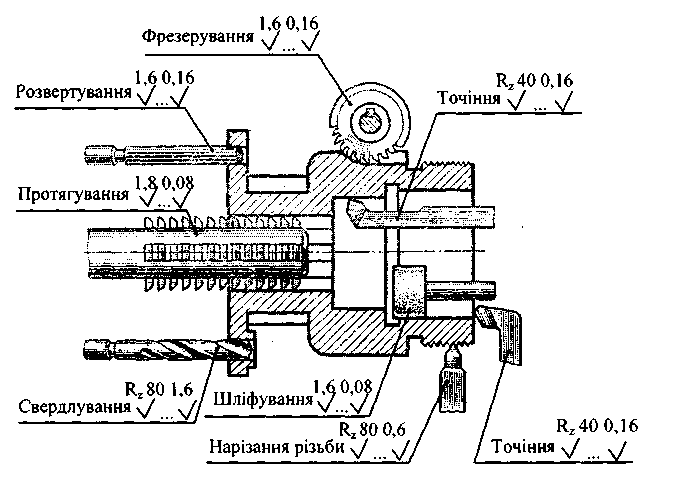

других операций (рис. 3).
Рис. 3. Числовые значения параметров шероховатости поверхностей, которые получены некоторыми способами обработки
