С 14. ЕСдп. Обозначения на чертежах полей допусков и посадок
Системой допусков и посадок называется закономерно построенная совокупность стандартизированных допусков и предельных отклонений размеров деталей, а также посадок, образованных отверстиями и валами со стандартными предельными отклонениями.
Системы допусков и посадок разработаны на отдельные типы соединений независимо от конкретных видов машин, приборов, материалов деталей и других условий.
Условные обозначения допусков и посадок, установленные в стандартных системах, упрощают оформление конструкторской и другой технической документации, облегчают маркирование инструментов и калибров.
Для получения посадок в системе допусков определены (ГОСТ 25347-89):
наборы полей допусков валов и отверстий;
установленная величина допуска;
установленное размещение его относительно нулевой линии;
Ообъединением полей допусков вала и отверстия образуют разные посадки. Различают посадки в система отверстия и система вала.
Посадки в системе отверстия - посадки, в которых зазоры и натяги получают соединением разных за размером валов с основным отверстием.
В
системе отверстия поле допуска основного
отверстия
TD
размещено неизменно относительно
нулевой линии так, что нижнее отклонение
ЕІ=0, а
верхнее
отклонение
ES
равняется допуску основного отверстия
со знаком
"+". Ему
отвечает поле допуска "Н"
(см. рис. 1).

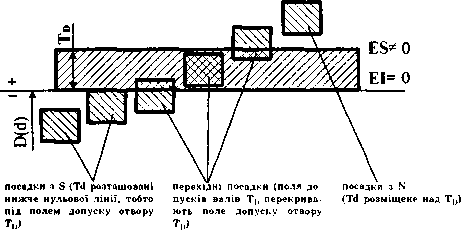

Рис. 1. Схема полей допусков посадок в системе отверстия
Посадки в системе вала - посадки, в которых разные зазоры S и натяжения N получают соединением разных по размерам отверстий с основным валом.
Основной вал - вал, у которого верхнее отклонение es = 0, а нижнее еі - равняется допуску основного вала со знаком "—". Ему отвечает поле допуска "h" (см. рис. 2).

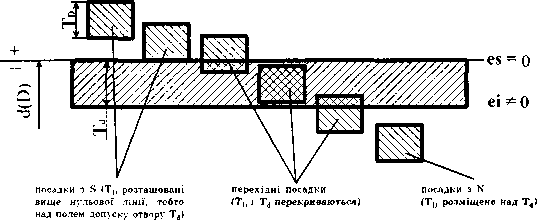

Рис. 2. Схема полей допусков посадок в системе вала.
При использовании на производстве системе отверстия предоставляют преимущество в сравнении с системой вала, исходя из более простой и дешевой технологии обработки внешних поверхностей.
Градация допусков в системе устанавливается в виде набора степеней или квалитетов точности.
