Федеральное агентство по образованию

ВПО «УрФУ имени первого Президента России Б.Н.Ельцина»

Факультет ускоренного обучения

Кафедра программных средств и систем

Курсовая работа

По дисциплине «Базы данных»

Тема: «Учет продажи кухонного оборудования»

Студент группы СП-646: Фоменцов Р.С.

Ст. преподаватель: Чагаева О. Л.

Екатеринбург 2012

ЗАДАНИЕ

на курсовую работу по дисциплине «Базы данных»

Студент группы СП-646 Специальность ПО ВТ и АС

Фамилия Фоменцов Имя Роман Отчество Сергеевич

Срок проектирования с “25” февраля по “15“ июня 2012 г.

1. Тема проекта и его содержание:

Разработка информационной модели для учета продаж кухонного оборудования

Разработать информационную модель предметной области средствами ErWin или любого другого Case-средства, включающую основные, вспомогательные таблицы и справочники кодов отдельных полей. Логическая диаграмма должна обязательно включать глаголы связи и быть выполненной на русском языке. Физическая диаграмма должна быть выполнена с использованием только латинского алфавита. Проектирование должно включать реализацию ограничений целостности, настройку схемы оптимизации, создание ролей пользователей и настройку правил безопасности, примеры выполнения тестовых запросов с указанием уровня изоляций. База данных должна содержать тестовые данные и быть снабжена необходимыми триггерами и хранимыми процедурами.

2. Дополнительные сведения: назначение базы данных можно выбрать по усмотрению студента, связав ее с потребностями предприятия. ПЗ курсовой работы должна быть рассчитана на программиста и администратора БД и должна содержать следующие разделы:

• введение (описать предметную область, для которой создается БД, важность задачи)

• постановка задачи (формальная постановка задачи заказчиком)

• разработка БД (анализ предметной области, обоснование выбора средств решения задачи)

• руководство программиста БД (схема БД, отчет по схеме и всем ее объектам, примеры типичных запросов к БД с комментариями)

• заключение (описание трудностей, с которыми столкнулся разработчик БД, и намечены пути развития системы)

• приложения (тексты запросов, порождающих БД, примеры запросов к БД, примеры заполнения всех таблиц (3-4 строчки))

3. Курсовое проектирование закончено _____________________________

4. Оценка проекта _______________________________________________

Руководитель __________________________

Содержание

1 Введение 1

2 Спецификация 1

3 Отчет по атрибутам 6

4 Отчет по типам данных 7

5 Отчет по сущностям 8

6 Примеры содержания информации в базах данных 9

Введение

Данная База Данных создана для контроля продаж профессионального кухонного оборудования для индустрии гостеприимства HoReCa (Hotel, Restaurant, Catering). Для учета всех движений и лица совершившего продажу необходимо знать, что за клиент, какое оборудование было приобретено, характеристики оборудования.

Спецификация

Необходимо создать БД, где собирается информация о совершении сделки купли-продажи профессионального кухонного оборудования. Схема базы данных представлена на Рисунке 1 и Рисунке 2. Схемы были построены с помощью программ Microsoft Access и программы ErWin.

Таблица «clients»

1. name_org(text) – юридическое имя организации

2. telephon(integer) — телефон

3. director(text) – лицо являющееся владельцем компании или лицо представляющее его интересы

4. address(text) – юридический адрес юридического лица

Таблица «country»

1. country (text) – страна- производитель оборудования

Таблица «manager»

1. name_manager (text) –ФИО менеджера по оборудованию, работающий с клиентами

2. name_org (text) – компания, с которой работает менеджер

Таблица «plants»

1. name (text) – подразделения оборудования

2. type_pl (text) – имя (тип) оборудования

3. country (text) – страна производитель

Таблица «sale»

1. data (data) – дата совершения сделки

2. num_contract (integer) – номер сделки

3. type_pl (text) – имя (тип) оборудования, которое купил клиент

4. manager (text) – ФИО менеджера

5. name_org (text) – имя компании, купившей оборудование

6. cost (money) – стоимость купленного оборудования

7. delivery (Boolean) – доставка, «пустой квадрат» – нет(false), «галочка» — да(true)

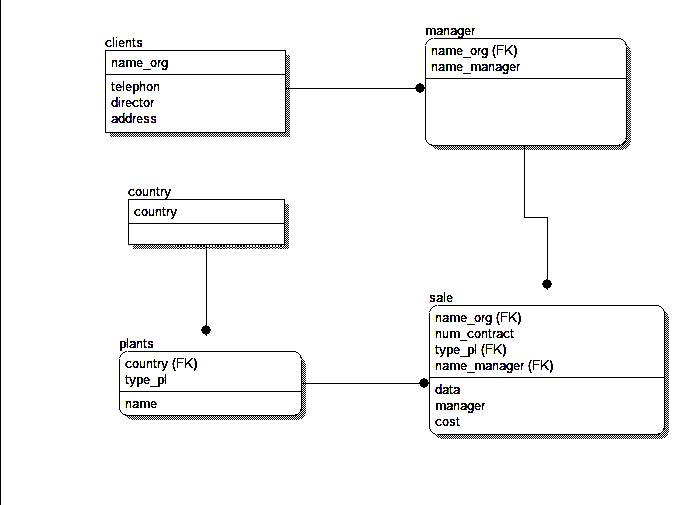

Р исунок 1

Рисунок 2

Отчет по атрибутам

Таблица 1 – Отчет по атрибутам модели базы данных

Атрибут	Определение	Сущность	Поле в таблице
Клиент	Юридическое наименование клиента	Клиент	name_org
Телефон	Телефон	Клиент	telephon
Директор	Директор компании или иное лицо представляющее интересы директора, компании	Клиент	director
Адрес	Юридический адрес компании	Клиент	address
Страна	Страна производитель кухонного оборудования	Страна	country
Менеджер	ФИО менеджера	Продавец	name_manager
Клиент	Юридическое наименование	Продавец	name_org
Имя	Подразделение оборудования(классификация)	Оборудование	name
Оборудование	Имя и тип оборудования	Оборудование	type_pl
Страна	Страна производитель кухонного оборудования	Оборудование	country
Дата	Дата совершения сделки	Сделка	data
Договор	Номер договора	Сделка	num_contract
Оборудование	Имя и тип оборудования	Сделка	type_pl
Менеджер	ФИО менеджера, работавшего с этим клиентом	Сделка	manager
Клиент	Юридическое наименование	Сделка	name_org
Стоимость	Стоимость оборудования в данной сделке	Сделка	cost
Доставка	Будет ли осуществляться доставка купленного оборудования до склада Клиента	Сделка	delivery
