Система высот
Абсолютной высотой точки земной поверхности называется расстояние от этой точки по отвесной линии до уровенной поверхности, принятой за начало счета. Числовое значение высоты называется отметкой. В РФ счет абсолютных высот ведется от среднего уровня Балтийского моря, от нуля Кронштадтского футштока (медная доска с горизонтальной чертой вделанная в устой моста Обводного канала. Рис. 2.5.1.).
Рис. 2.5.1. Кронштадтский футшток
Если расстояние от точки земной поверхности берется не до уровенной поверхности моря, а до какой-нибудь другой условной поверхности, то и отметка называется условной.

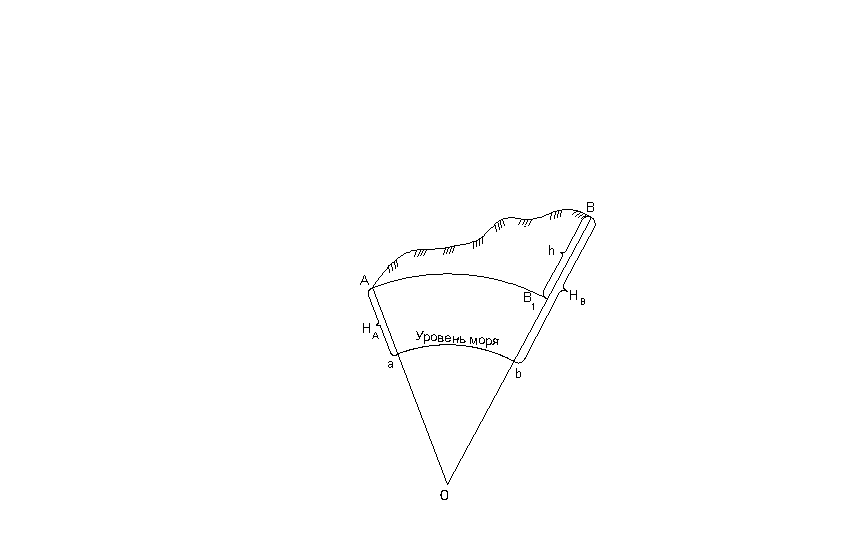

Величины а=НA
и в=НB
(рис. 2.5.2.) есть абсолютные высоты точек
и
земной поверхности. Расстояние от
точки земной поверхности по отвесной
линии до уровенной поверхности,
проведенной через другую точку,
называется относительной высотой или
превышением одной точки над другой.
Величина h есть
превышение точки
над точкой .
Прев
ышение
может иметь знак плюс или минус в
зависимости от положения определяемой
точки. Если определяемая точка
находится выше по отношению к другой,
то превышение положительное, а если
ниже то отрицательное.
Рис. 2.5.2. Система высот
Ориентирование линий на местности
Ориентировать линию – значит определить ее направление относительно истинного или магнитного меридиана. Направление истинного меридиана в данной точке определяется астрономически, магнитного – при помощи магнитной стрелки. Для ориентирования линий служат углы, которые называются азимутами, дирекционными углами и румбами.

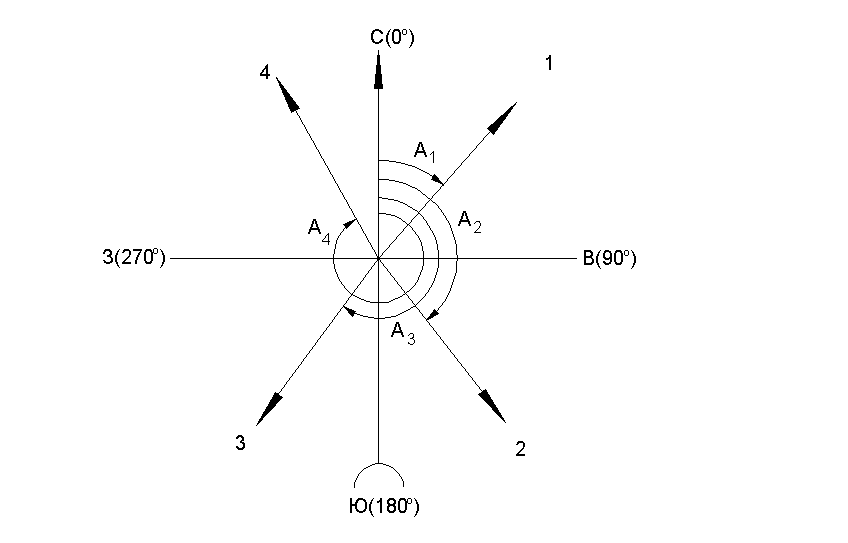

Азимут
– горизонтальный угол, отсчитываемый
от северного направления меридиана
по ходу часовой стрелки до направления
данной линии (рис. 2.6.1.). Азимуты
измеряются от 0 до 360о. Азимут
называется истинным, если он отсчитывается
от истинного меридиана, и магнитным,
если отсчитывается от магнитного
меридиана. Азимут одной и той же линии
в разных ее точках различен.
Рис. 2.6.1. Азимуты

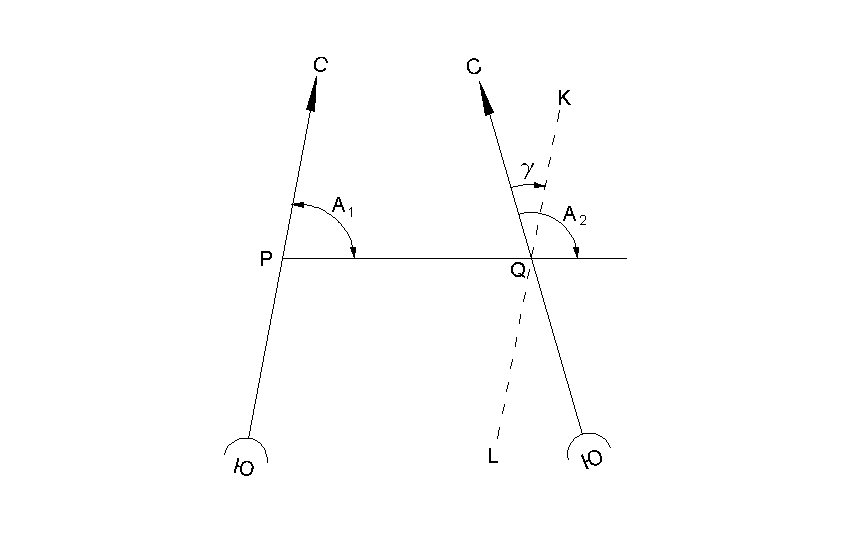

Угол в данной точке между ее меридианом и линией, параллельной осевому меридиану называется гауссовым сближением меридианов (рис. 2.6.2.). Гауссово сближение меридианов можно вычислить по приближенной формуле
= sin ,
где – разность долгот осевого и географического меридиана данной точки, – широта точки.
Рис. 2.6.2. Сближение меридианов

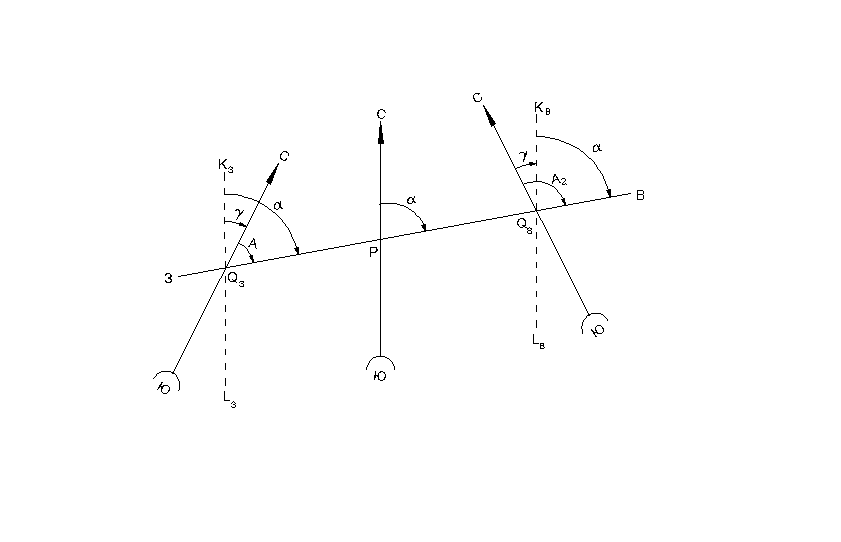

Дирекционный угол – горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии ему параллельной по ходу часовой стрелки до направления данной линии (рис. 2.6.3.).
Рис. 2.6.3. Дирекционный угол
Дирекционный угол одной и той же линии в разных ее точках одинаков. Дирекционный угол изменяется от 0 до 360. Между азимутами и дирекционными углами существует следующая связь
Угол имеет знак положительный, если точка Q на востоке от осевого меридиана, и отрицательный, если на западе.

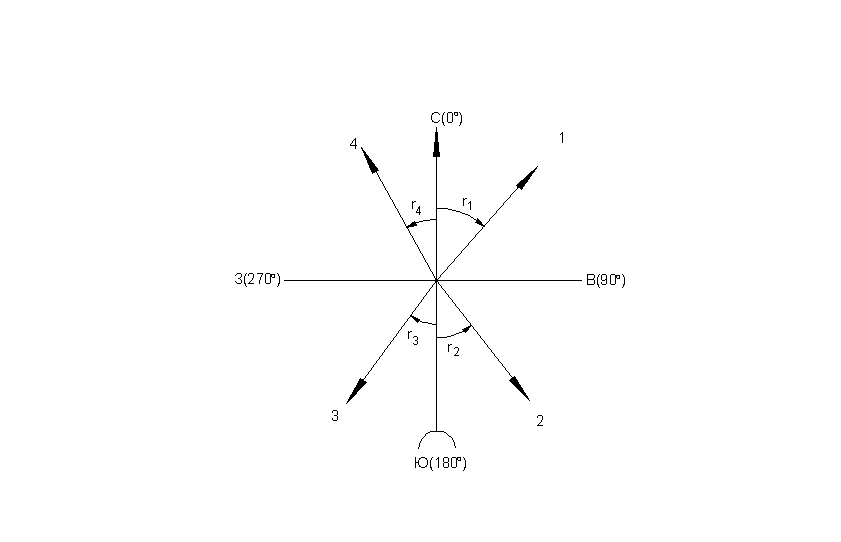

Румб – острый горизонтальный угол, отсчитываемый от ближайшего направления меридиана до направления данной линии (рис. 2.6.4.). Румб изменяется в пределах между 0 и 90° и сопровождается названием СВ, ЮВ, ЮЗ, СЗ.
Рис. 2.6.4. Румбы
Если румбы отсчитываются от истинного, магнитного или осевого меридиана, то их называют истинными, магнитными или осевыми. Между азимутами и румбами существует связь
Азимуты Румбы
0 – 90° СВ : r1=A1
90 – 180° ЮВ: r2=180° – А2
180 – 270° ЮЗ: r3=А3 – 180°
270 – 360° СЗ : r4=360° – А4
Зная азимуты можно вычислить румбы и наоборот.
