Методика решения задачи

Рис. 4. Простейшая тепловая схема турбоустановки с промежуточным

перегревом пара

Рис. 5. Процесс расширения пара в турбине с промежуточным перегревом пара

Зная потери давления в паропроводах 10 %, и определив давление пара до промежуточного перегрева, т.е. на выходе из ЦВД ( рис. 4) можно определить располагаемый теплоперепад первой ступени т.е. в ЦВД (рис. 5). Далее пар расширяется от параметров промперегрева до конечного давления, т.е. давления в конденсаторе в следующих цилиндрах. Располагаемый теплоперепад второй ступени – . Общий теплоперепад турбины складывается из теплоперепадов первой и второй ступеней .

Тепловая нагрузка парогенератора определяется по выражению:

.

Энтальпии пара непосредственно на входе и выходе из парогенератора определяются по параметрам пара на входе и выходе из цилиндров турбины с учетом потерь, в среднем 4 %.

Контрольные вопросы

1. Как осуществляется промежуточный перегрев пара?

2. Как определяется теплоперепад турбины с промежуточным перегревом пара?

Практическое занятие № 5

ТЕПЛОВАЯ ЭКОНОМИЧНОСТЬ

ТЕПЛОФИКАЦИОННЫХ ТУРБОУСТАНОВОК

Цель работы

Целью работы является теоретическое ознакомление с процессами работы в теплофикационной турбоустановке и получения численных значений теплоперепадов турбины и мощности.

Предварительное задание

Перед выполнением практической работы необходимо каждому студенту ознакомиться с описанием и изучить литературу [1], разд. 5.

Рабочее задание

В ходе выполнения практикума каждому студенту необходимо:

1) изучить таблицы и диаграммы водяных паров (см. выше);

2) записать исходные данные к задаче:

– давление;

– температуру;

– расходы;

– КПД;

3) произвести расчет по приведенной ниже методике.

Задача № 5

Определить полный располагаемый теплоперепад и электрическую мощность турбины ПР, если расход пара в голову турбины = 150 кг/с; расход технологического пара из отбора турбины 80 кг/с; давление в этом отборе = 1,47 МПа, противодавление турбины = 0,7 МПа. Начальные параметры пара = 12,8 МПа, = 540 ^оС; относительный внутренний КПД турбины ; механический КПД турбины = 0,98; КПД электрического генератора = 0,99.

Методика решения задачи

Турбина ПР это турбина с противодавлением (без конденсатора) и с производственным отбором пара из промежуточных ступеней турбины (рис. 6).

Рис. 6. Простейшая тепловая схема турбоустановки с противодавлением

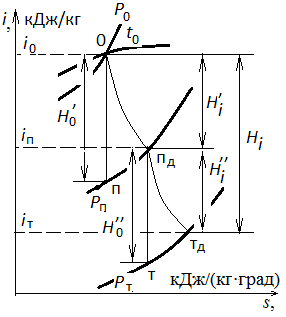

Рис. 7. Процесс расширения пара в турбине с противодавлением и технологическим отбором пара

Полный располагаемый теплоперепад турбины определяется из построения на is-диаграмме процесса расширения пара в турбине с противодавлением и технологическим отбором пара из промежуточных ступеней (рис. 7).

Электрическую мощность такой турбины можно определить из выражения:

.

Контрольные вопросы

1. Что означают буквы П и Р в маркировке турбины ПР?

2. Как определить расход пара на выходе из турбины?

Практическое занятие № 6

ТЕПЛОВАЯ ЭКОНОМИЧНОСТЬ ТУРБОУСТАНОВОК

С РЕГЕНЕРАТИВНЫМ ПОДОГРЕВОМ ПИТАТЕЛЬНОЙ ВОДЫ

Цель работы

Целью работы является теоретическое ознакомление с процессами работы в турбоустановке с регенеративным подогревом питательной воды и получения численного значения расхода охлаждающей воды в конденсатор турбины.

Предварительное задание

Перед выполнением практической работы необходимо каждому студенту ознакомиться с описанием и изучить литературу [1], разд. 7.

Рабочее задание

В ходе выполнения практикума каждому студенту необходимо:

1) изучить таблицы и диаграммы водяных паров (см. выше);

2) записать исходные данные к задаче:

– давление;

– температуру;

– расходы;

– КПД;

3) произвести расчет по приведенной ниже методике.

Задача № 6

Определить расход охлаждающей воды в конденсатор турбины для турбоустановки с двумя регенеративными ступенями подогрева основного конденсата, если расход пара в голову турбины = 760 т/ч, расходы пара в регенеративные отборы = 28,8 т/ч и = 36 т/ч; давление в конденсаторе = 6 кПа; разность температур охлаждающей воды на входе и выходе из конденсатора = 12 ^оС; средняя удельная теплоемкость воды = 4,19 кДж/кг ∙ град.
