5.1 Расчет стены на сопротивление паропроницанию.

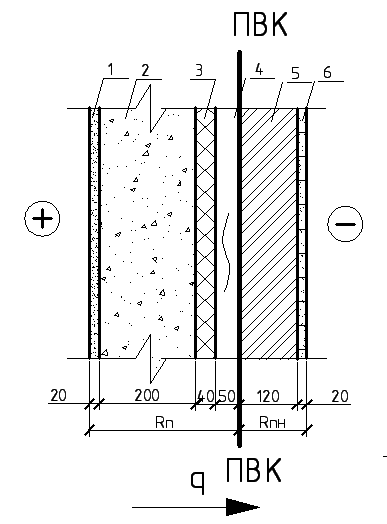

Рис. 5. Конструкция наружной стены.

Принимаем режим эксплуатации Б (табл. 4.2 [1])

1 Известково-песчаная штукатурка:

• ρ₁=1600кг/м³(по заданию)

• δ₁=0,02м(по заданию)

• λ₁=0,81Вт/(м˚С) (табл. А.1 [1] , п.41)

• S₁=9.76(Вт/м^{2 0}С) (табл. А.1 [1], п.41)

• μ₁=0.12(мг/(м ч Па)) (табл. А.1 [1], п.41)

2 Газосиликатные блоки:

• ρ₂=600 кг/м³(по заданию)

• λ₂=0,19Вт/(м˚С) (табл. А.1 [1], п.32)

• δ₂=0,20м(по заданию)

• S₂=2.95(Вт/м^{2 0}С) (табл. А.1 [1] п.32)

• μ₂=0.17 мг/(м ч Па) (табл. А.1 [1], п.32)

3. Пенополистирол:

• ρ₃=50кг/м³ (по заданию)

• λ₃=0,052Вт/(м˚С) (табл. А.1 [1], п.108)

• δ₃=х

• S₃=0.55 Вт/м^{2 0}С (табл. А.1 [1], п.108)

• μ₃=0.05 мг/(м ч Па) (табл. А.1 [1], п.108)

4. Вентилируемая воздушная прослойка:

• δ₄=0,50м (по заданию)

• R₄=0

• S₄=0

• R_n4=0

5. Кирпич глиняный обыкновенный:

• ρ₅=1800 кг/м³(по заданию)

• δ₅=0,12 м (по заданию)

• λ₅=0,181Вт/(м˚С) (табл. А.1 [1], п.52)

• S₅=10.12 Вт/м^{2 0}С (табл. А.1 [1], п.52)

• μ₅=0.11 мг/(м ч Па) (табл. А.1 [1], п.52)

6. Облицовка известковыми плитами:

• ρ₆=1400 кг/м³(по заданию)

• δ₆=0,02 м (по заданию)

• λ₆=0,81 Вт/(м˚С) (табл. А.1 [1] п.41)

• S₆=9.76 Вт/м^{2 0}С (табл. А.1 [1], п.41)

• μ₆=0.12 мг/(м ч Па) (табл. А.1 [1], п.41)

Расчет ведем для случая, при котором воздушная прослойка замкнута, учитывая ее, и все слои, расположение между ней и наружной поверхностью, в расчете.

Определяем сопротивление паропроницанию ограждения:

Определяем сопротивление паропроницанию слоёв ограждения от П.В.К. до наружной поверхности:

Определяем парциальное давление водяного пара внутреннего воздуха:

φ_в=50% – относительная влажность воздуха в жилом зданий (табл. 4.1 [1])

t_в=18^oC – расчетная температура воздуха в помещениях жилых зданий (табл. 4.1 [1])

Е_в=2064Па – максимальное парциальное давление водяного пара внутри помещения, при t_в=18˚С (табл. E. 1 [1])

Определяем сопротивление теплопередачи конструкции стены для случая, если воздушная прослойка не работает:

α_в=8,7 Вт/(м²˚С) – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции (табл. 5.4 [1] п.1);

α_н=23 Вт/(м²˚С) (по табл. 5.7, п.1) – коэффициент теплоотдачи наружной поверхности для стен без воздушной прослойки, вентилируемой наружным воздухом.

Определяем температуру в П.В.К.:

t_н._от.=0,2 ⁰С – средняя температура наружного воздуха за отопительный период для жилых зданий Брестской области (табл. 4.4 [1], п.1)

Определяем максимальное парциальное давление водяного пара в П.В.К.:

Па – максимальное парциальное давление водяного пара в плоскости возможной конденсации, найденная методом интерполяции (табл. E. 1.[1])

Определяем парциальное давление водяного пара наружного воздуха:

Па – среднее парциальное давление водяного пара, наружного воздуха, для Брестской области (табл.4.4. [1] п.1)

Определяем требуемое сопротивление паропроницанию:

По расчёту R_n=2,833 м²чПа/мг >R_тр=0,377 м²чПа/мг, следовательно, дополнительной пароизоляции не требуется.
