Описание лабораторной установки

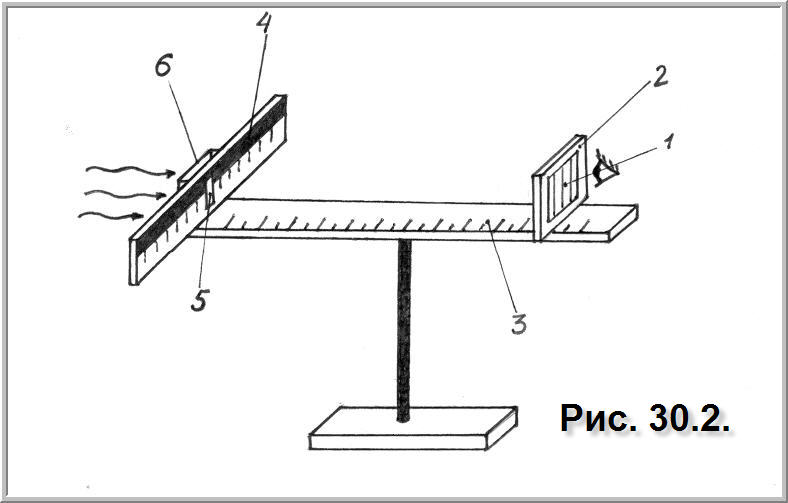

В работе для определения длины световой волны используется дифракционная решетка с периодом 1/100 мм. Она является основной частью лабораторной установки, показанной на рис.30. 2.

Решетку 1 устанавливают в держатель 2, прикрепленный к концу линейки 3. На линейке располагается экран 4 с узкой вертикальной щелью 5 посередине, за которой имеется держатель для светофильтров. Перемещается экран вдоль линейки, можно менять расстояние между ним и дифракционной решеткой. На экране и линейке имеются миллиметровые шкалы.

Порядок выполнения работы

I часть

1. Для наблюдения разложения в спектр белого света установить

дифракционную решетку в держатель так, чтобы, глядя сквозь нее и щель в экране на источник света (лампу накаливания), дифракционные спектры располагались параллельно шкале экрана.

2. Закрыть щель светофильтром, пропускающим определенную

спектральную полосу и поглощающим остальную часть сплошного спектра лампы накаливания.

3. Установить экран на определенном расстоянии L, от решетки и измерить его.

4. Измерить расстояние 2l между максимумами +1-го и -1-го порядков на фоне экрана. Найти l_..

5. Вычислить длину волны λ при k = 1 (см. рис. 30.1):

, для малых углов ,

тогда условие главных максимумов: .

6. Изменить расстояние между экраном и дифракционной решеткой и повторить п.4, 5.

7. То же для максимумов 2-го порядка k = 2.

8. Найти среднее значение λ.

9. Выполнить пункты 2 - 7 для всех имеющихся светофильтров поочередно.

10. Результаты измерений и расчетов занести в таблицу.

Свето- фильтр	Порядок максимумов κ	L, мм	2 l, мм	l, мм	λ, нм	λ среднее, нм
	1
	1
	1
	2
	2
	2

Свето- фильтр	Порядок максимумов κ	L, мм	2 l, мм	l, мм	λ, нм	λ среднее, нм
	1
	1
	1
	2
	2
	2

Свето- фильтр	Порядок максимумов κ	L, мм	2 l, мм	l, мм	λ, нм	λ среднее, нм
	1
	1
	1
	2
	2
	2
